SBF 40 TV 1000 - Optimale Fräs-/Bohrmaschine mit angetriebener X-Achse und Kreuztisch für Werkstätten
SBF 40 TV 1000 - Optimale Fräs-/Bohrmaschine mit angetriebener X-Achse und Kreuztisch für Werkstätten

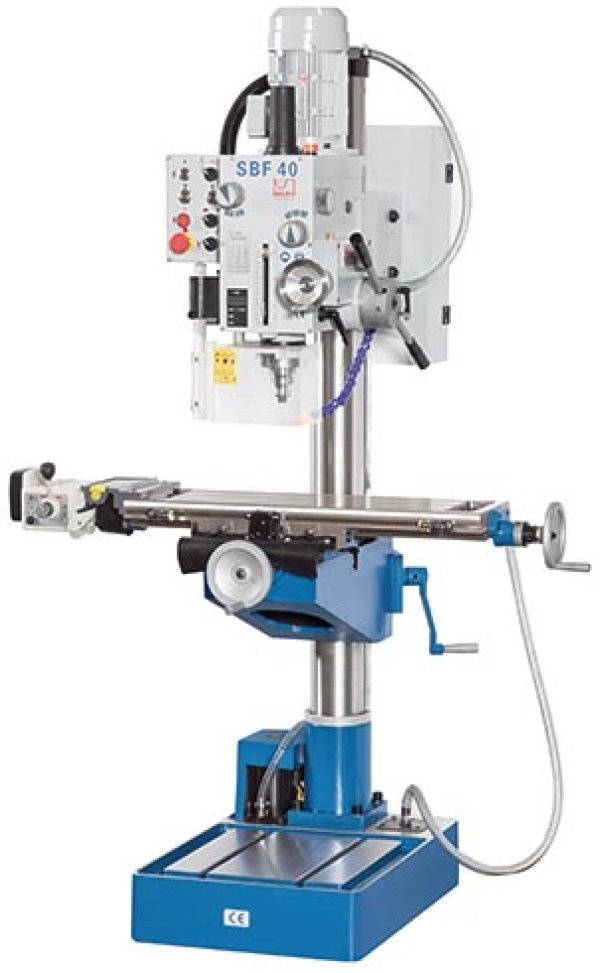

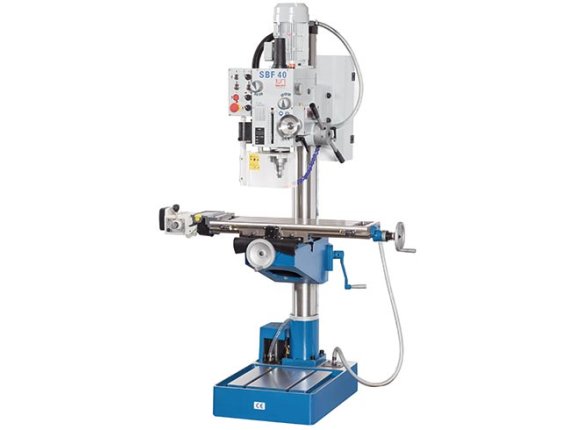

SBF 40 TV 1000

SKU : 101573

Die SBF ist eine Bohr-Fräsmaschine im besten Sinn. Sie eignet sich hervorragend als Bohrmaschine mit kraftvollem Antrieb und breiten Drehzahlband. Außerdem können Sie mit dieser Maschine Stahl- und NE- Metalle Fräsen. Damit ist die SBS 40 eine Bohrmaschine mit zusätzlichem Nutzen zu einem unschlagbaren Preis.

  • Tischverlängerung mit automatischem Vorschub in der X-Achse
  • Automatischer Bohrvorschub mit Tiefenanzeige
  • Getriebefräskopf für leistungsstarke Zerspanung

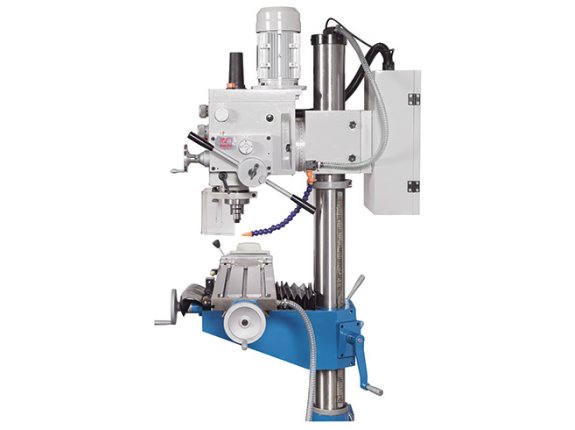

  • Schwenkbarer Fräskopf für vielseitige Anwendungsmöglichkeiten
Versandfertig
Arbeitsbereich
Tischaufspannfläche 730 mm x 210 mm
Tischbelastbarkeit (max.) 100 kg
T-Nuten Tisch, Anzahl 3 Stück
T-Nuten Tisch (Breite x Abstand) 14 mm x 63 mm

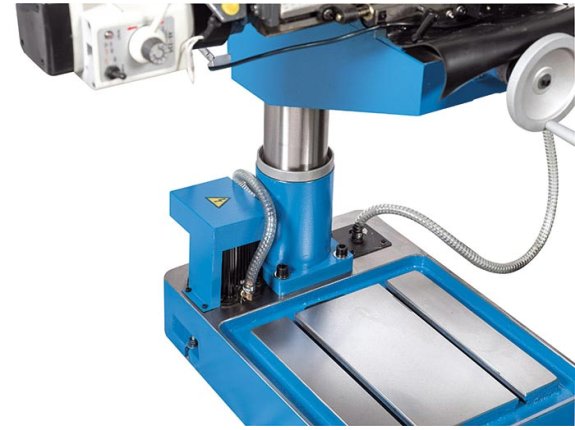

T-Nuten-Fuß (Anzahl) 2 Stück
T-Nuten-Fuß (Breite x Abstand) 14 mm x 200 mm
Pinolenhub 120 mm
Ausladung 278 mm
Säulendurchmesser 115 mm
Abstand Spindelnase - Tischoberfläche 600 mm
Abstand Spindelnase - Fuß 1180 mm
Bohrleistung Stahl / ST37 40 mm
Schwenkbereich Bohrfräskopf ± 45°
Gewindebohrleistung, Stahl (ST 37) M16
Verfahrwege
Verfahrweg X-Achse 500 mm
Verfahrweg Y-Achse 190 mm
Verfahrweg Z1- / Z2-Achse 530 mm
Hauptspindel
Drehzahlbereich 75 1/min - 3200 1/min
Spindelaufnahme 4 MK
Eilgang
Eilgang 600 mm/min
Vorschub
Arbeitsvorschub X-,Y-Achse 0 mm/min - 420 mm/min
Antriebsleistungen
Motorleistung Hauptantrieb 1,5 / 1,1 kW
Motorleistung Kühlmittelpumpe 0,04 kW
Maße und Gewichte
Abmessungen (Länge x Breite x Höhe) 0,83 m x 0,76 m x 1,85 m
Gewicht 390 kg

  • Bohren und Fräsen - echter Mehrwert zum günstigen Preis
  • Großer Kreuztisch mit automatischem, stufenlos regelbaren Vorschub in der X-Achse zum Koordinatenbohren und für leichte Fräsbearbeitung
  • Laufruhiges Getriebe im geschlossenen Ölbad - langlebig und robust
  • Die hochwertige Fräsmaschinen-Spindellagerung ist den höheren Belastungen dauerhaft gewachsen
  • Der manuelle Bohrvorschub kann auf eine feine Zustellung per Handrad umgeschaltet werden
  • Zuschaltbarer, automatischer Vorschub mit 3 Getriebestufen
  • Getriebekopf und Tisch können in der Höhe verstellt werden
  • Tischführungen sind über Keilleisten präzise einstellbar
  • Der Getriebekopf ist beidseitig schwenkbar
  • Fräseraufnahmen werden per Anzugstange M 16 gesichert
  • Gewindeschneideinrichtung serienmäßig
  • Integrierte Kühlmitteleinrichtung

Gewindeschneideinrichtung
Tischvorschub TV 1000
Anzugsstange
Bohrfutter
Einsteckzapfen
Kühlmitteleinrichtung
Bedienanleitung

Kühlmittelkonzentrat 5 l
