| Arbeitsbereich |
| Tischabmessungen |
1200 mm x 600 mm |
| Tischbelastbarkeit |
800 kg |
| Abstand Spindelnase - Tischoberfläche |
120 mm - 720 mm |
| Abstand Spindelmitte - Säulenoberfläche |
650 mm |
| T-Nuten, Anzahl |
5 Stück |
| T-Nuten (Breite x Abstand) |
18 mm x 125 mm |
| Verfahrwege |
| Verfahrweg X-Achse |
1100 mm |
| Verfahrweg Y-Achse |
600 mm |
| Verfahrweg Z-Achse |
600 mm |
| Hauptspindel |
| Spindeldrehzahl |
10000 1/min |
| Spindelaufnahme |
ISO40 |
| Eilgang |
| Eilgang X-/Y-Achse |
24000 mm/min |
| Eilgang Z-Achse |
20000 mm/min |
| Vorschub |
| Vorschubgeschwindigkeit X- /Y- /Z- Achse (max.) |
10000 mm/min |
| Werkzeugträger |
| Anzahl Werkzeugplätze |
24 Stück |
| Werkzeuggröße Ø x L (max.) |
75 mm x 150 mm |
| Genauigkeiten |
| Positioniergenauigkeit X-/Y-Achse |
± 0,004 mm |
| Wiederholgenauigkeit X-/Y-Achse |
± 0,002 mm |
| Antriebsleistungen |
| Hauptantrieb, konst. Belastung |
11 kW |
| Maße und Gewichte |
| Abmessungen (L x B x H) |
3,95 m x 2,25 m x 2,8 m |
| Gewicht |
6400 kg |

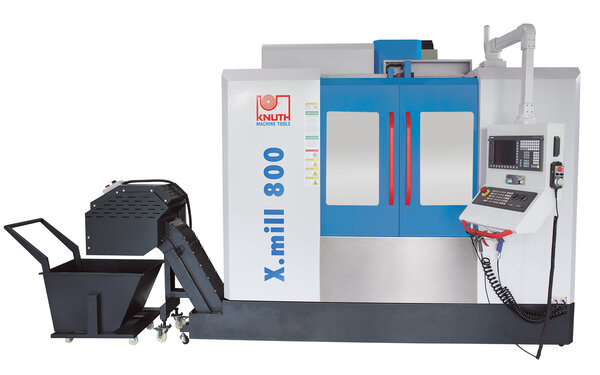

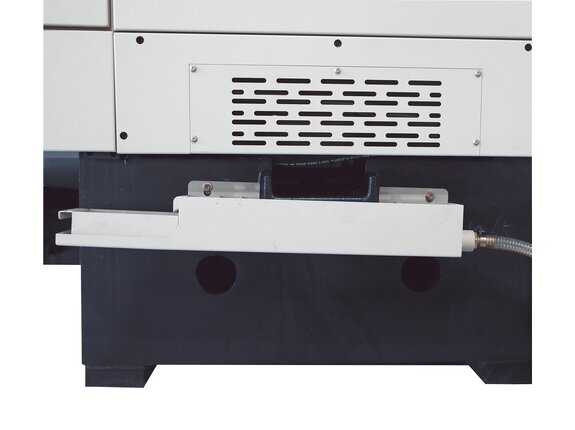

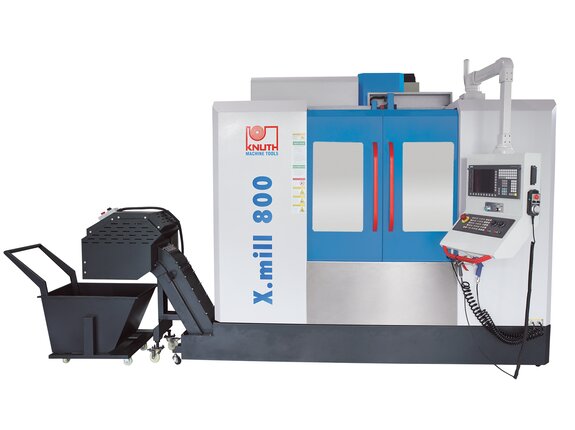

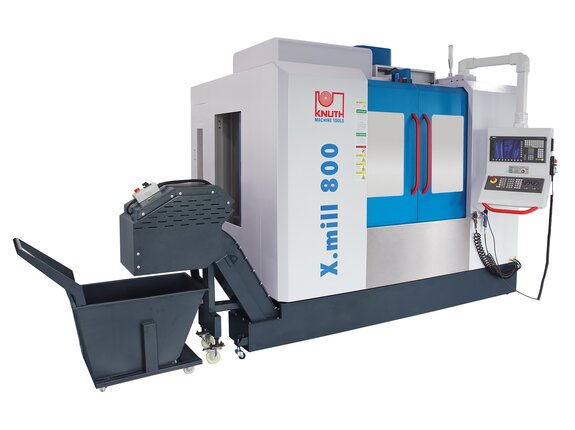

Maschinenkonstruktion
• Die Konstruktion der X.mill ist konsequent auf einen stabilen Fertigungsalltag und reproduzierbare Ergebnisse im täglichen Betrieb ausgelegt
• Alle Achsen verfahren auf hochwertigen, vollgekapselten Linearführungen und präzisen Kugelumlaufspindeln, was für hohe Genauigkeit und geringe Haftreibung sorgt

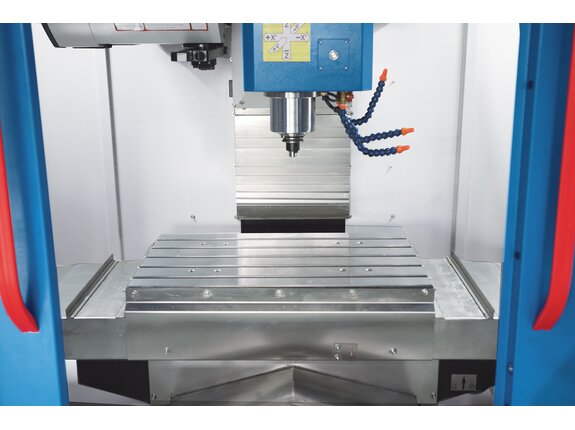

• Der Arbeitstisch bietet viel Flexibilität für unterschiedliche Werkstückgrößen. In der X-Achse sind Verfahrwege von 600 mm bis zu 1100 mm möglich

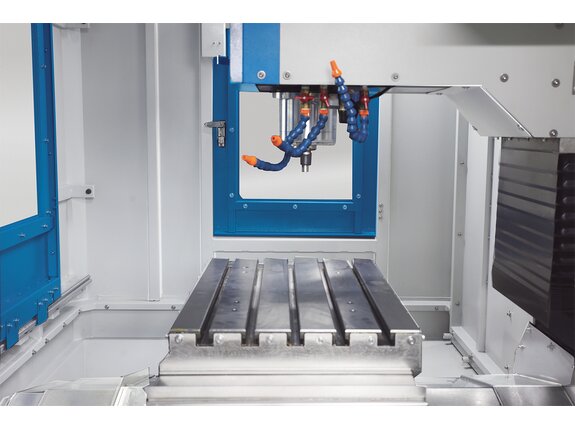

• Der Arbeitsraum ist übersichtlich gestaltet, und die Bedienzugänglichkeit wurde optimiert, um Rüst- und Einrichtzeiten im Fertigungsalltag so kurz wie möglich zu halten
• Die gesamte Konstruktion ist darauf getrimmt, im harten Dauereinsatz ("Daily Worker") wartungsarm und servicefreundlich zu sein
Hauptspindel und Antrieb
• Die mehrfach gelagerte Spindel sorgt für eine gute Aufnahme und Ableitung der bei der Bearbeitung entstehenden Kräfte
• Die hochwertige, riemengetriebene Spindeleinheit ermöglicht einen weiten Drehzahlbereich von bis zu 10.000 U/min
• Die Spindelaufnahme SK 40 zeichnet sich durch Stabilität und eine große Werkzeugauswahl aus
Automatischer Werkzeugwechsler
• Der 24-fach-Werkzeugwechsler steigert die Produktivität, Flexibilität und Sicherheit bei der Bearbeitung
• Dank des vertikalen Aufbaus mit Doppelarmgreifer kann jeder Werkzeugwechsel schnell durchgeführt werden und die abgelegten Werkzeuge werden platzsparend aufbewahrt
• Die insgesamt schwere Ausführung sorgt für Robustheit und erlaubt hohe Werkzeuggewichte
Ausstattung
• Das elektronisches Handrad erleichtert dem Bediener das Einrichten der Maschine
• Die Elektronik ist im geschlossenen Schaltschrank optimal geschützt und ein leistungsfähiger Wärmetauscher übernimmt das Temperaturmanagement
• Der Arbeitsraum ist komplett gekapselt und kann problemlos mit einer Absaugung ausgerüstet werden
• Zur Reinigung der Werkstücke und des Arbeitsraumes stehen Handsprühpistolen für Kühlmittel und Druckluft zur Verfügung
• Die automatische Zentralschmierung versorgt alle Schmierstellen zuverlässig und erleichtert die Wartung der Maschine
Steuerung
Die Siemens 828D Steuerung mit Siemens Antrieben ist der Top-Spezialist für anspruchsvolle Fräsbearbeitungen
Diese Maschine ist bereits werkseitig mit hochwertigen Optionen ausgestattet: Neben einem Spindelkühler und einer Kühlung durch die Spindel (CTS 20 bar) verfügt sie über die Vorbereitung für eine 4. Achse.

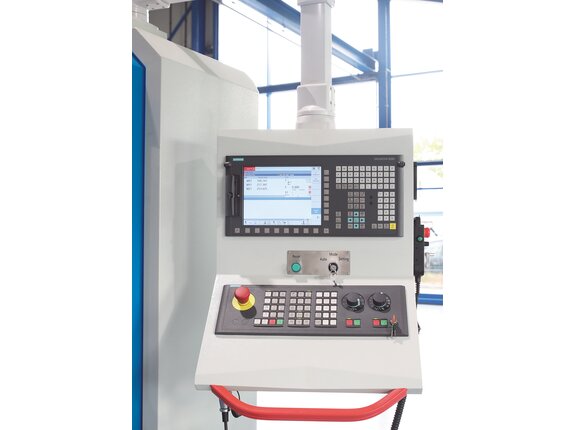

Siemens 828D Steuerung
SKU:
Die 828D nutzt die Benutzeroberfläche SINUMERIK Operate, die für ihre intuitive Bedienung bekannt ist.
Advanced Surface & Top Surface: Intelligente Algorithmen zur Bewegungsführung, die beim 3D-Fräsen (z. B. im Formenbau) für perfekte Oberflächen bei maximaler Geschwindigkeit sorgen.
Animierte Elemente: Während der Eingabe zeigt die Steuerung kleine Animationen, die genau erklären, was ein bestimmter Parameter bewirkt – das verhindert Bedienfehler.
Speichermedien: CF-Card, USB und Ethernet (keine anfällige Festplatte)
Kompatibilität: Unterstützt ISO-Dialekt (Programme von Fremdsystemen können oft direkt übernommen werden)
Schnelle Rüstzeiten: Dank der grafischen Zyklen ist eine Maschine mit 828D extrem schnell für ein neues Werkstück eingerichtet
Siemens 828D Steuerung
Siemens 828D Steuerung
SKU:
Die 828D nutzt die Benutzeroberfläche SINUMERIK Operate, die für ihre intuitive Bedienung bekannt ist.
Advanced Surface & Top Surface: Intelligente Algorithmen zur Bewegungsführung, die beim 3D-Fräsen (z. B. im Formenbau) für perfekte Oberflächen bei maximaler Geschwindigkeit sorgen.
Animierte Elemente: Während der Eingabe zeigt die Steuerung kleine Animationen, die genau erklären, was ein bestimmter Parameter bewirkt – das verhindert Bedienfehler.
Speichermedien: CF-Card, USB und Ethernet (keine anfällige Festplatte)
Kompatibilität: Unterstützt ISO-Dialekt (Programme von Fremdsystemen können oft direkt übernommen werden)
Schnelle Rüstzeiten: Dank der grafischen Zyklen ist eine Maschine mit 828D extrem schnell für ein neues Werkstück eingerichtet

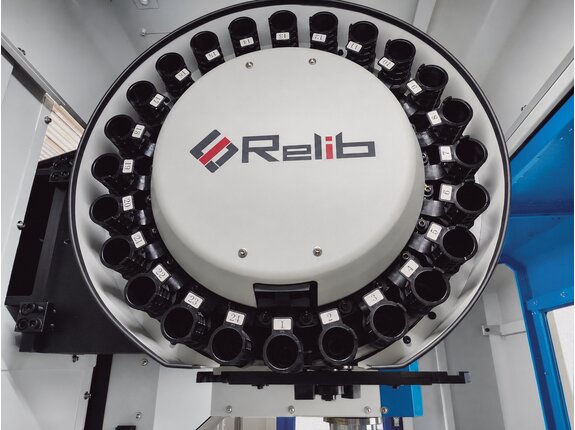

24-fach Werkzeugwechsler mit Doppelarmgreifer
24-fach Werkzeugwechsler mit Doppelarmgreifer
SKU:
Kettenspäneförderer mit Spänebehälter
Kettenspäneförderer mit Spänebehälter
SKU:
Geschlossener Arbeitsraum (ohne top cover)
Geschlossener Arbeitsraum (ohne top cover)
SKU:
Automatische Zentralschmierung
Automatische Zentralschmierung
SKU:
Kühlmitteleinrichtung
Kühlmitteleinrichtung
SKU:
Kühlmittel-Handsprühpistole
Kühlmittel-Handsprühpistole
SKU:
Druckluftpistole
Druckluftpistole
SKU:

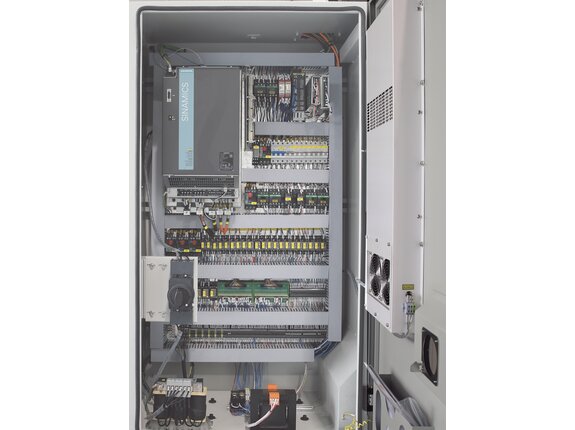

Wärmetauscher für elektr. Schaltschrank
Wärmetauscher für elektr. Schaltschrank
SKU:
Entfernt die Wärme aus dem Inneren des Schaltschrankes, ohne dass die empfindliche Elektronik mit der oft verschmutzten oder feuchten Umgebungsluft in Kontakt kommt. Ein Wärmetauscher sorgt für eine gezielte Luftzirkulation im Schrank.
Elektronisches Handrad
Elektronisches Handrad
SKU:
Aus mehreren Bedienelementen bestehend:
- Drehrad für das Auslösen elektr. Impulse
- Achswahlschalter (X, Y Z oder Zusatzachsen)
- Schrittweitenschalter 0,001, 0,01 oder 0,1 mm pro Schritt
- Not-Aus und Zustimmtaster
Arbeitsleuchte
Arbeitsleuchte
SKU:
3-farbige Signalleuchte
3-farbige Signalleuchte
SKU:
Farbbelegung (nach IEC 60204-1)
Rot
Störung / Not-Halt Sofortiges Handeln erforderlich. Maschine steht (meist durch Fehler).
Gelb
Warnung / Eingriff nötig Maschine läuft noch, benötigt aber bald Aufmerksamkeit (z. B. Teil fertig, Material fast leer).
Grün
Normalbetrieb/ Alles läuft einwandfrei. Automatikbetrieb ist aktiv.
Bedienwerkzeug
Bedienwerkzeug
SKU:
Betriebsanleitung
Betriebsanleitung
SKU:
Kühlung durch Spindel (20 bar)
Kühlung durch Spindel (20 bar)
SKU:
Spindelkühlung
Spindelkühlung
SKU:
