Knuth

HFS NC Serie

Die Baureihe HFS NC ist eine Lösung für das automatische und halbautomatische Flach- und Nutenschleifen. Einen Vorteil in Präzision und Effizienz bietet diese Maschine durch die leicht per Touchscreen programmierbaren Schleifzyklen und den automatischen Schleifscheibenabrichtmodus. Dieser kann in die Bearbeitungszyklen eingefügt werden und kompensiert Maße und Drehzahl vollautomatisch. Die Möglichkeit, zwischen halbautomatischem und automatischem Betrieb umzuschalten, erweitert zudem den Anwendungsbereich von Reparaturwerkstatt und Ausbildung bis hin zur Serienproduktion.
Die Baureihe HFS NC ist eine Lösung für das automatische und halbautomatische Flach- und Nutenschleifen. Einen Vorteil in Präzision und Effizienz bietet diese Maschine durch die leicht per Touchscreen...
Mehr lesen
Modelle
Werkstückgewicht inkl. Magnetspannplatte (max.)
210 kg
400 kg
680 kg
850 kg
Abstand Spindelachse - Tischoberfläche
470 mm
640 mm
640 mm
640 mm
Abmessungen Magnetspannplatte
500 mm x 200 mm
700 mm x 300 mm
1000 mm x 400 mm
1600 mm x 400 mm
Verfahrweg X-Achse
560 mm
800 mm
1120 mm
1780 mm
Verfahrweg Z-Achse
230 mm
330 mm
430 mm
430 mm
Spindeldrehzahl
500 1/min - 3500 1/min
500 1/min - 2300 1/min
500 1/min - 2300 1/min
500 1/min - 2300 1/min
Motorleistung Hauptantrieb
3.7 kW
3.7 kW
5.5 kW
5.5 kW
Schleifscheibenabmessungen
255 mm x 50.8 mm x 25 mm
400 mm x 127 mm x 40 mm
400 mm x 127 mm x 40 mm
400 mm x 127 mm x 40 mm
Abmessungen (Länge x Breite x Höhe)
2.4 m x 1.75 m x 2.4 m
2.9 m x 1.9 m x 2.5 m
3.8 m x 2 m x 2.5 m
6.5 m x 3 m x 2.5 m
-
Werkstückgewicht inkl. Magnetspannplatte (max.)
Abstand Spindelachse - Tischoberfläche
Abmessungen Magnetspannplatte
Verfahrweg X-Achse
Verfahrweg Z-Achse
Spindeldrehzahl
Motorleistung Hauptantrieb
Schleifscheibenabmessungen
Abmessungen (Länge x Breite x Höhe)
HFS 52 NC
Werkstückgewicht inkl. Magnetspannplatte (max.) 210 kg
Abstand Spindelachse - Tischoberfläche 470 mm
Abmessungen Magnetspannplatte 500 mm x 200 mm
Verfahrweg X-Achse 560 mm
Verfahrweg Z-Achse 230 mm
Spindeldrehzahl 500 1/min - 3500 1/min
Maschine anzeigen
HFS 73 NC
Werkstückgewicht inkl. Magnetspannplatte (max.) 400 kg
Abstand Spindelachse - Tischoberfläche 640 mm
Abmessungen Magnetspannplatte 700 mm x 300 mm
Verfahrweg X-Achse 800 mm
Verfahrweg Z-Achse 330 mm
Spindeldrehzahl 500 1/min - 2300 1/min
Maschine anzeigen
HFS 104 NC
Werkstückgewicht inkl. Magnetspannplatte (max.) 680 kg
Abstand Spindelachse - Tischoberfläche 640 mm
Abmessungen Magnetspannplatte 1000 mm x 400 mm
Verfahrweg X-Achse 1120 mm
Verfahrweg Z-Achse 430 mm
Spindeldrehzahl 500 1/min - 2300 1/min
Maschine anzeigen

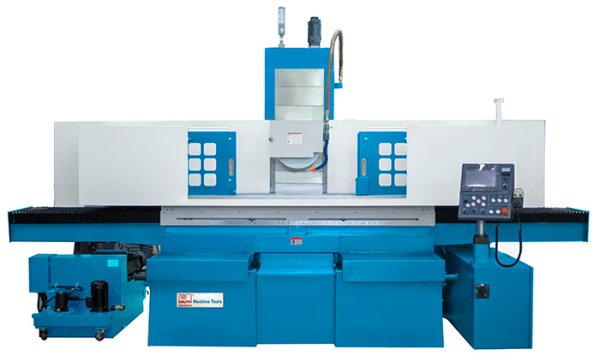

HFS 160 NC
Werkstückgewicht inkl. Magnetspannplatte (max.) 850 kg
Abstand Spindelachse - Tischoberfläche 640 mm
Abmessungen Magnetspannplatte 1600 mm x 400 mm
Verfahrweg X-Achse 1780 mm
Verfahrweg Z-Achse 430 mm
Spindeldrehzahl 500 1/min - 2300 1/min
Maschine anzeigen
