Knuth

HFS F NC Serie

Diese Flachschleifmaschinen-Baureihe bearbeitet große und schwere Werkstücke mit Toleranzen, wie sie für das Präzisionsflachschleifen oder für den vorbereitenden Bearbeitungsschritt des Läppens oder Polierens erforderlich sind. Das Maschinengestell ist in Kreuzbettbauweise mit verfahrbarer Säule ausgeführt. Diese Konstruktion ermöglich eine lange Tischführung und damit die optimale Gewichtskrafteinleitung über den gesamten Arbeitsbereich. Die Möglichkeit des Umschaltens zwischen automatischem oder manuellem Betrieb erweitert den Anwendungsbereich für Musterproduktion, Reparatur und Ausbildung.
Diese Flachschleifmaschinen-Baureihe bearbeitet große und schwere Werkstücke mit Toleranzen, wie sie für das Präzisionsflachschleifen oder für den vorbereitenden Bearbeitungsschritt des Läppens oder P...
Mehr lesen
Modelle
Tischabmessungen
500 mm x 1000 mm
500 mm x 1600 mm
600 mm x 1600 mm
600 mm x 2200 mm
800 mm x 1600 mm
800 mm x 2200 mm
800 mm x 3000 mm
Abstand Spindelmitte - Tisch
600 mm
600 mm
600 mm
600 mm
920 mm
900 mm
900 mm
Verfahrweg X-Achse
1000 mm
1600 mm
1600 mm
2200 mm
1600 mm
2200 mm
3000 mm
Verfahrweg Y-Achse
500 mm
500 mm
630 mm
630 mm
810 mm
810 mm
810 mm
hydr. Vorschub X- Achse
5 m/min - 25 m/min
5 m/min - 25 m/min
5 m/min - 25 m/min
5 m/min - 25 m/min
5 m/min - 25 m/min
5 m/min - 25 m/min
5 m/min - 25 m/min
Schleifscheibenabmessungen (Länge x Breite)
355 mm x 40 mm x 127 mm
355 mm x 40 mm x 127 mm
355 mm x 40 mm x 127 mm
355 mm x 40 mm x 127 mm
500 mm x 75 mm x 305 mm
500 mm x 75 mm x 305 mm
500 mm x 75 mm x 305 mm
Drehzahl
1450 1/min
1450 1/min
1450 1/min
1450 1/min
960 1/min
960 1/min
960 1/min
Motorleistung Hauptantrieb
7.5 kW
7.5 kW
7.5 kW
7.5 kW
18.5 kW
18.5 kW
18.5 kW
Abmessungen (Länge x Breite x Höhe)
4.5 m x 2.65 m x 2.7 m
6.01 m x 2.5 m x 2.7 m
5.5 m x 2.75 m x 2.7 m
6.5 m x 2.75 m x 2.7 m
4.8 m x 4 m x 2.6 m
6 m x 4 m x 2.6 m
8.2 m x 4 m x 2.6 m
Abmessungen Magnetspannplatte
500 mm x 1000 mm
500 mm x 800 mm
600 mm x 800 mm
600 mm x 1000 mm
800 mm x 800 mm
800 mm x 1000 mm
800 mm x 1000 mm
Anzahl Magnetspannplatten
1 Stück
2 Stück
2 Stück
2 Stück
2 Stück
2 Stück
3 Stück
-
Tischabmessungen
Abstand Spindelmitte - Tisch
Verfahrweg X-Achse
Verfahrweg Y-Achse
hydr. Vorschub X- Achse
Schleifscheibenabmessungen (Länge x Breite)
Drehzahl
Motorleistung Hauptantrieb
Abmessungen (Länge x Breite x Höhe)
Abmessungen Magnetspannplatte
Anzahl Magnetspannplatten
HFS 50100 F NC
Tischabmessungen 500 mm x 1000 mm
Abstand Spindelmitte - Tisch 600 mm
Verfahrweg X-Achse 1000 mm
Verfahrweg Y-Achse 500 mm
hydr. Vorschub X- Achse 5 m/min - 25 m/min
Schleifscheibenabmessungen (Länge x Breite) 355 mm x 40 mm x 127 mm
Maschine anzeigen

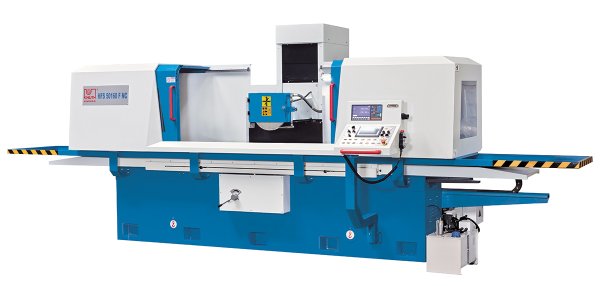

HFS 50160 F NC
Tischabmessungen 500 mm x 1600 mm
Abstand Spindelmitte - Tisch 600 mm
Verfahrweg X-Achse 1600 mm
Verfahrweg Y-Achse 500 mm
hydr. Vorschub X- Achse 5 m/min - 25 m/min
Schleifscheibenabmessungen (Länge x Breite) 355 mm x 40 mm x 127 mm
Maschine anzeigen
HFS 60160 F NC
Tischabmessungen 600 mm x 1600 mm
Abstand Spindelmitte - Tisch 600 mm
Verfahrweg X-Achse 1600 mm
Verfahrweg Y-Achse 630 mm
hydr. Vorschub X- Achse 5 m/min - 25 m/min
Schleifscheibenabmessungen (Länge x Breite) 355 mm x 40 mm x 127 mm
Maschine anzeigen
HFS 60200 F NC
Tischabmessungen 600 mm x 2200 mm
Abstand Spindelmitte - Tisch 600 mm
Verfahrweg X-Achse 2200 mm
Verfahrweg Y-Achse 630 mm
hydr. Vorschub X- Achse 5 m/min - 25 m/min
Schleifscheibenabmessungen (Länge x Breite) 355 mm x 40 mm x 127 mm
Maschine anzeigen
HFS 80160 F NC
Tischabmessungen 800 mm x 1600 mm
Abstand Spindelmitte - Tisch 920 mm
Verfahrweg X-Achse 1600 mm
Verfahrweg Y-Achse 810 mm
hydr. Vorschub X- Achse 5 m/min - 25 m/min
Schleifscheibenabmessungen (Länge x Breite) 500 mm x 75 mm x 305 mm
Maschine anzeigen
HFS 80220 F NC
Tischabmessungen 800 mm x 2200 mm
Abstand Spindelmitte - Tisch 900 mm
Verfahrweg X-Achse 2200 mm
Verfahrweg Y-Achse 810 mm
hydr. Vorschub X- Achse 5 m/min - 25 m/min
Schleifscheibenabmessungen (Länge x Breite) 500 mm x 75 mm x 305 mm
Maschine anzeigen
HFS 80300 F NC
Tischabmessungen 800 mm x 3000 mm
Abstand Spindelmitte - Tisch 900 mm
Verfahrweg X-Achse 3000 mm
Verfahrweg Y-Achse 810 mm
hydr. Vorschub X- Achse 5 m/min - 25 m/min
Schleifscheibenabmessungen (Länge x Breite) 500 mm x 75 mm x 305 mm
Maschine anzeigen
