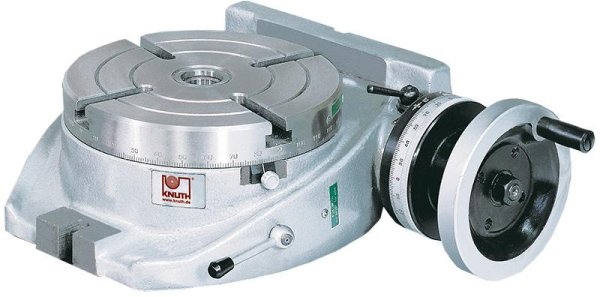

Table de rotation RT 200
Table de rotation RT 200

Détails du produit

  • Modèle totalement clos, évitant l'intrusion de poussière et de copeaux
  • La table de serrage tourne sur un guidage plat circulaire de grande dimension
  • Le dispositif de blocage robuste et très efficace tire très exactement la table de serrage dans le sens vertical vers le bas, sans changement de position ni pression radiale, et la presse contre la glissière de guidage
  • Pour une rotation rapide à la main, la vis sans fin peut être séparée de la roue à denture hélicoidale par abaissement du levier manuel
  • Table de serrage avec échelle de 360°
  • L'engrenage de la vis sans fin dans la roue peut être ajusté
  • Pas d'échelle du volant manuel 10"
  • Le volant manuel peut être échangé contre un dispositif d'indexation
  • Avec 4 goujures radiales en T de serrage (14 mm)
  • Modèle volontairement conçu avec une forme très basse
  • Goujure de guidage dans la surface de base verticale
  • Sont également utilisables verticalement

Précisions (écarts max.)

  • Précision d'avance frontale de la surface de serrage de la table de serrage 300 : 0,015
  • Précision de rotation de la table de serrage 0,015
  • Parallélisme surface de serrage de la table de serrage / base 300 : 0,02
  • Précision de rotation de l'alésage conique de la table de serrage
  • Parallélisme axe d'alésage / surface verticale de serrage 0,03
  • Parallélisme axe d'alésage / goujure dans la surface verticale de serrage 0,02
  • Parallélisme surface verticale de serrage / axe de liaison pointe de contre-poupée à centre cônique 0,02
  • Parallélisme goujure dans la surface verticale de serrage / axe de liaison entre les pointes 0,02
  • Précision de division 45"

Caractéristiques techniques

Poids
30,5 kg
Diamètre
200 mm
Rapport
1:90
Bridage
horiz. u. vertik.
Hauteur
100 mm
Largeur
236 mm
Hauteur de pointe
150 mm
Largeur de rainure Surface de serrage
14 mm
Largeur de rainure Plateau tournant
12 mm
Profondeur
285 mm
Cône morse
3 cm

Table de rotation RT 200

540,00 €
hors TVA

UGS : 125835

Livraison depuis notre entrepôt en Allemagne

2 à 4 jours pour les livraisons nationales

5 à 7 jours pour les livraisons internationales

Détails du produit

  • Modèle totalement clos, évitant l'intrusion de poussière et de copeaux
  • La table de serrage tourne sur un guidage plat circulaire de grande dimension
  • Le dispositif de blocage robuste et très efficace tire très exactement la table de serrage dans le sens vertical vers le bas, sans changement de position ni pression radiale, et la presse contre la glissière de guidage
  • Pour une rotation rapide à la main, la vis sans fin peut être séparée de la roue à denture hélicoidale par abaissement du levier manuel
  • Table de serrage avec échelle de 360°
  • L'engrenage de la vis sans fin dans la roue peut être ajusté
  • Pas d'échelle du volant manuel 10"
  • Le volant manuel peut être échangé contre un dispositif d'indexation
  • Avec 4 goujures radiales en T de serrage (14 mm)
  • Modèle volontairement conçu avec une forme très basse
  • Goujure de guidage dans la surface de base verticale
  • Sont également utilisables verticalement

Précisions (écarts max.)

  • Précision d'avance frontale de la surface de serrage de la table de serrage 300 : 0,015
  • Précision de rotation de la table de serrage 0,015
  • Parallélisme surface de serrage de la table de serrage / base 300 : 0,02
  • Précision de rotation de l'alésage conique de la table de serrage
  • Parallélisme axe d'alésage / surface verticale de serrage 0,03
  • Parallélisme axe d'alésage / goujure dans la surface verticale de serrage 0,02
  • Parallélisme surface verticale de serrage / axe de liaison pointe de contre-poupée à centre cônique 0,02
  • Parallélisme goujure dans la surface verticale de serrage / axe de liaison entre les pointes 0,02
  • Précision de division 45"

Caractéristiques techniques

Poids
30,5 kg
Diamètre
200 mm
Rapport
1:90
Bridage
horiz. u. vertik.
Hauteur
100 mm
Largeur
236 mm
Hauteur de pointe
150 mm
Largeur de rainure Surface de serrage
14 mm
Largeur de rainure Plateau tournant
12 mm
Profondeur
285 mm
Cône morse
3 cm
