| Área de trabajo |
| Dimensiones de la mesa |
1000 mm x 550 mm |
| Capacidad de carga de la mesa |
800 kg |
| Distancia de la nariz del husillo a la superficie de la mesa |
150 mm - 700 mm |
| Distancia del husillo del centro - la columna |
520 mm |
| Recorridos |
| Recorrido del eje X |
850 mm |
| Recorrido del eje Y |
550 mm |
| Recorrido del eje Z |
550 mm |
| Guía |
Roller |
| Cabezal |
| Velocidad del husillo |
10000 1/min |
| Montaje de husillo |
SK 40 ISO 7388-1 (DIN 69871) |
| Torque, constante |
57 Nm |
| Cojinete del husillo |
7012 x 4 |
| Tipo de accionamiento del husillo |
Riemenantrieb |
| Alimentación rápida |
| Alimentación rápida de eje X-/ Y |
36000 mm/min |
| Alimentación rápida de eje Z |
15000 mm/min |
| Alimentación |
| Alimentación de trabajo |
10000 mm/min |
| Cabezal de la herramienta |
| Tipo de transportadora de herramienta |
Doppelarm |
| Cantidad de estaciones de herramientas |
24 pieza |
| Selección de herramientas |
Memory random |
| Tamaño de la herramienta Ø x L (máx.) |
80 mm x 300 mm |
| Peso máx. de la herramienta |
7 kg |
| Tiempo de cambio de herramientas, herramienta/herramienta |
1,8 s |
| Tiempo de cambio de herramientas lascas/lascas |
3,9 s |
| Precisión |
| Repetibilidades |
± 0,003 / ± 0,00012" mm |
| Precisiones de posicionamiento |
± 0,005/ 0,0002" mm |
| Capacidad de accionamiento |
| Accionamiento principal, cargas continuas |
9 kW |
| Consumo total de energía |
15 kVA |
| Voltaje |
400 V |
| Frecuencia de la energía |
50 Hz |
| Medidas y pesos |
| Dimensiones generales (longitud x latitud x altura) |
2,42 m x 2,2 m x 2,7 m |
| Peso |
4300 kg |
Características destacadas
- Construcción de máquina rígida con centro de gravedad particularmente bajo y que ocupa poco espacio
Diseño de la máquina
- Los tornillos esféricos precargados de 30 mm aseguran una estabilidad máxima de la deslizadera de la mesa y el paquete de accionador digital proporciona un torque alto
- Un diseño que ahorre espacio fue el enfoque más importante durante la construcción
- El cambiador de dos brazos con 24 estaciones de herramientas asegura una flexibilidad y capacidad adecuadas para las exigencias de la producción cotidiana
- La serie Vector presenta deslizaderas lineales en los ejes X, Y y Z para una precisión máxima, lo que también tiene como resultado una fricción reducida
- Refrigeración interna de 435 psi para una calidad de mecanizado óptima
Husillo
- El husillo funciona sobre múltiples cojinetes para asegurar una excelente absorción y disipación de fuerzas durante el mecanizado.
Cambiador de herramientas
- Tiempos de cambios cortos de 1,8 segundos de una herramienta a otra, y 3,9 segundos de una lasca a otra aumentan los tiempos de funcionamientos netos del husillo, lo que da como resultado un mayor rendimiento de la máquina

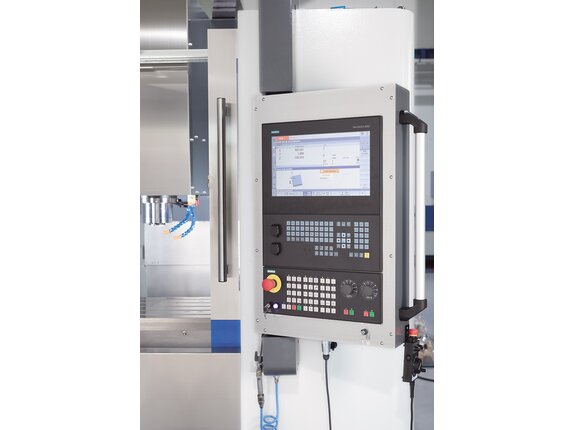

Siemens Sinumerik 828D control
- El principal especialista para operaciones exigentes de fresado
- Compacto, robusto, libre de mantenimiento, basado en el panel de control CNC
- Cómodo ingreso de parámetros y programas a través de teclado QWERTY
- 100 desvíos de cero ajustables
- Acciones sincrónicas y salida rápida de funciones de ayuda
- Siemens Sinumerik 828 D
- Máxima precisión de mecanizado
- Transformaciones cinemáticas inteligentes para el maquinado de piezas cilíndricas y para niveles de piezas de trabajo en ángulo

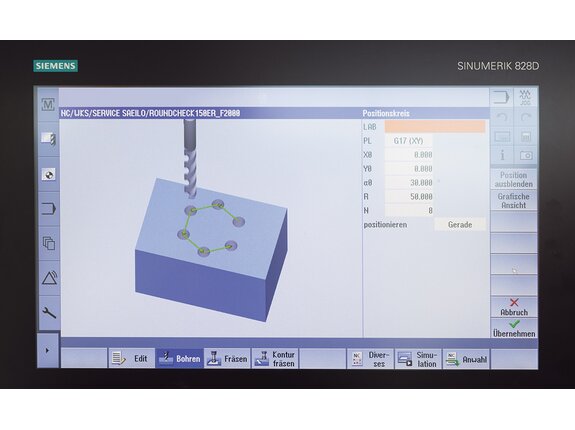

- SINUMERIK MDynamics con la función nueva de Superficie Avanzada: para superficies con piezas perfectas y tiempos de maquinado más cortos en aplicaciones para elaborar matrices
- Siemens Sinumerik 828D CNC - Aspectos destacados, especificaciones y características
- ShopMill: el tiempo de programación más corto para piezas individuales y pequeñas producciones en serie
- ProgramGUIDE: tiempo de mecanizado más rápido y máxima flexibilidad para producciones en serie de gran volumen
- Espectro único de ciclos tecnológicos - desde contornos de fresado con reconocimiento de material residual hasta mediciones de proceso
- Elementos animados: ayuda única para el manejo y la programación con secuencias animadas
- Opciones avanzadas de transferencia de datos a través de memoria USB, tarjeta CF y red (Ethernet)
- Fácil mensaje: máxima disponibilidad de la máquina gracias a la monitorización del proceso por mensaje de texto (SMS)
- Paquete SINUMERIK MDynamics con superficie avanzada para aplicaciones de realización de moldes
- Aceleración limitada por sacudidas
- Control dinámico de retroalimentación
- Interpolación de 4 ejes simultáneos (X, Y, Z y eje giratorio)
- Interpolación lineal, circular y helicoidal
- Roscado sin mandril compensador, más corte de rosca
- Soporte de husillo orientado
- Alternar entre unidades en pulgadas y métricas
- Concepto FRAME para transformaciones de coordenadas, rotaciones, cambios a escala y espejado individuales
Inkl. Option 253674: Standardmäßig ist die CNC Steuerung Sinumerik 828D mit einem 10,4 Zoll Monitor ausgestattet. Diese Maschine verfügt jedoch über ein Upgrade auf das 15 Zoll Multitouch-Panel.
Ventajas:
- Pantalla más grande para un diseño aún mejor y más claro
- Ergonomía y facilidad de uso mejoradas
- Información completa de un vistazo
- Mayor productividad y eficacia
Control Siemens 828D con Shopmill
SKU:
SINUMERIK 828 D – El caballo de batalla en la clase compacta de las CNC
Características destacadas
- CNC compacta, robusta, libre de mantenimiento basada en un panel de control
- Cómodo ingreso de parámetros y programas a través de teclado QWERTY
- Precisión máxima de maquinado
- Transformaciones cinemáticas inteligentes para el maquinado de piezas cilíndricas y para niveles de piezas de trabajo en ángulo
- SINUMERIK MDynamics con la nueva función de superficie avanzada: para superficies de piezas perfectas y tiempos de maquinado más cortos en aplicaciones de realización de moldes
- ShopMill: tiempo de programación más corto para piezas simples y producciones de pequeños lotes
- Sistema gráfico de ayuda en línea, similar al sistema PC
- Espectro único de ciclos tecnológicos; desde fresado de contornos con reconocimiento material residual hasta mediciones de procesos
- Elementos animados: asistencia de operación y programación única con secuencias animadas
- Modernas opciones de transferencia de datos a través de memoria flash USB, tarjeta CF y red (Ethernet)
- Mensaje fácil: máxima disponibilidad de la máquina debido al monitoreo del proceso por mensaje de texto (SMS)
Hardware de CNC
- Control CNC de alto rendimiento basado en un panel de control
- Panel de control robusto hecho de fundición a troquel de magnesio
- Teclado QWERTY de tamaño completo integrado
- Diseño sin necesidad de mantenimiento (sin necesidad de batería de moderador)
Datos de rendimiento y funciones de CNC
- Paquete SINUMERIK MDynamics con superficie avanzada para aplicaciones de realización de moldes
- Control dinámico de alimentación anticipada
- Interpolación de 4 ejes simultáneos (X, Y, Z y eje giratorio)
- Interpolación lineal, circular y helicoidal
- Roscado sin mandril compensador, más corte de rosca
- Soporte orientado del husillo
- Conmutación entre unidades imperiales y métricas
- Concepto FRAME para transformaciones de coordenadas, rotaciones, cambios a escala y espejado individuales
- 100 desvíos de cero ajustables
- Acciones sincronizadas y salida de función de ayuda rápida
Ciclos de tecnología CNC
- Existen programaciones de pasos de trabajo de ciclos tecnológicos para trabajo de programGUIDE y ShopMill
- Gran selección de ciclos de taladrado
- Gran selección de ciclos de fresado para geometrías estándar
- Gran selección de patrones de posición para operaciones de taladrado y fresado
- Configuraciones de alta velocidad para aplicaciones para hacer moldes
- Calculador de geometría para una entrada de contorno libre
- Ciclo de maquinado para cavidades de contorno/espigas de contorno con contornos aislados
Características gráficas
- Elementos animados: ayuda de entrada para parámetros de maquinado con secuencias animadas
- Sistema gráfico de ayuda en línea, similar al sistema PC
- Simulación gráfica CNC con visualización de nivel
Manejo de herramienta CNC
- Se muestran los datos de la herramienta y el cargador en una pantalla
- Manejo de herramientas con nombres de las herramientas en texto simple
- Función de carga/descarga para fácil asignación del cargador
- Administración de herramientas con control de la vida útil de la herramienta
- Monitor color TFT de 26,4 cm (10,4 pulg.)
- Aceleración limitada por sacudidas
Control Siemens 828D con Shopmill
Control Siemens 828D con Shopmill
SKU:
SINUMERIK 828 D – El caballo de batalla en la clase compacta de las CNC
Características destacadas
- CNC compacta, robusta, libre de mantenimiento basada en un panel de control
- Cómodo ingreso de parámetros y programas a través de teclado QWERTY
- Precisión máxima de maquinado
- Transformaciones cinemáticas inteligentes para el maquinado de piezas cilíndricas y para niveles de piezas de trabajo en ángulo
- SINUMERIK MDynamics con la nueva función de superficie avanzada: para superficies de piezas perfectas y tiempos de maquinado más cortos en aplicaciones de realización de moldes
- ShopMill: tiempo de programación más corto para piezas simples y producciones de pequeños lotes
- Sistema gráfico de ayuda en línea, similar al sistema PC
- Espectro único de ciclos tecnológicos; desde fresado de contornos con reconocimiento material residual hasta mediciones de procesos
- Elementos animados: asistencia de operación y programación única con secuencias animadas
- Modernas opciones de transferencia de datos a través de memoria flash USB, tarjeta CF y red (Ethernet)
- Mensaje fácil: máxima disponibilidad de la máquina debido al monitoreo del proceso por mensaje de texto (SMS)
Hardware de CNC
- Control CNC de alto rendimiento basado en un panel de control
- Panel de control robusto hecho de fundición a troquel de magnesio
- Teclado QWERTY de tamaño completo integrado
- Diseño sin necesidad de mantenimiento (sin necesidad de batería de moderador)
Datos de rendimiento y funciones de CNC
- Paquete SINUMERIK MDynamics con superficie avanzada para aplicaciones de realización de moldes
- Control dinámico de alimentación anticipada
- Interpolación de 4 ejes simultáneos (X, Y, Z y eje giratorio)
- Interpolación lineal, circular y helicoidal
- Roscado sin mandril compensador, más corte de rosca
- Soporte orientado del husillo
- Conmutación entre unidades imperiales y métricas
- Concepto FRAME para transformaciones de coordenadas, rotaciones, cambios a escala y espejado individuales
- 100 desvíos de cero ajustables
- Acciones sincronizadas y salida de función de ayuda rápida
Ciclos de tecnología CNC
- Existen programaciones de pasos de trabajo de ciclos tecnológicos para trabajo de programGUIDE y ShopMill
- Gran selección de ciclos de taladrado
- Gran selección de ciclos de fresado para geometrías estándar
- Gran selección de patrones de posición para operaciones de taladrado y fresado
- Configuraciones de alta velocidad para aplicaciones para hacer moldes
- Calculador de geometría para una entrada de contorno libre
- Ciclo de maquinado para cavidades de contorno/espigas de contorno con contornos aislados
Características gráficas
- Elementos animados: ayuda de entrada para parámetros de maquinado con secuencias animadas
- Sistema gráfico de ayuda en línea, similar al sistema PC
- Simulación gráfica CNC con visualización de nivel
Manejo de herramienta CNC
- Se muestran los datos de la herramienta y el cargador en una pantalla
- Manejo de herramientas con nombres de las herramientas en texto simple
- Función de carga/descarga para fácil asignación del cargador
- Administración de herramientas con control de la vida útil de la herramienta
- Monitor color TFT de 26,4 cm (10,4 pulg.)
- Aceleración limitada por sacudidas
