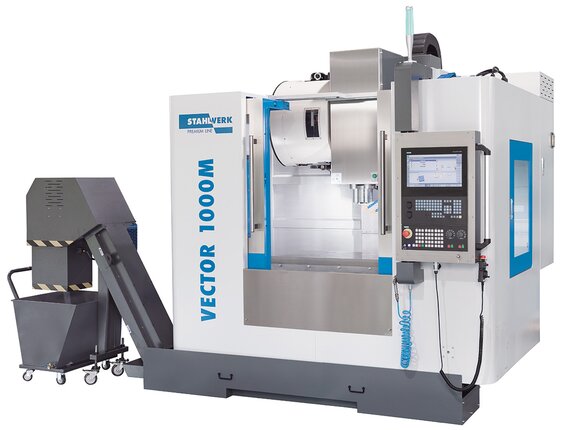

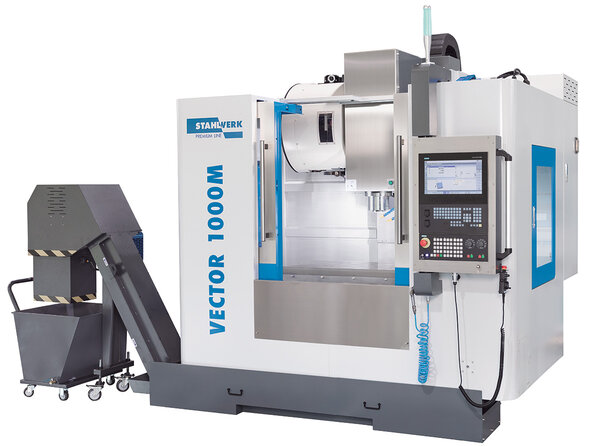

| Área de trabajo |
| Dimensiones de la mesa |
1100 mm x 550 mm |
| Capacidad de carga de la mesa |
800 kg |
| Distancia de la nariz del husillo a la superficie de la mesa |
150 mm - 700 mm |
| Distancia del husillo del centro - la columna |
520 mm |
| Recorridos |
| Recorrido del eje X |
1000 mm |
| Recorrido del eje Y |
550 mm |
| Recorrido del eje Z |
550 mm |
| Guía |
Roller |
| Cabezal |
| Velocidad del husillo |
10000 1/min |
| Montaje de husillo |
BT 40 |
| Torque, constante |
57 Nm |
| Cojinete del husillo |
7012 x 4 |
| Tipo de accionamiento del husillo |
Riemenantrieb |
| Alimentación rápida |
| Alimentación rápida de eje X-/ Y |
36000 mm/min |
| Alimentación rápida de eje Z |
15000 mm/min |
| Alimentación |
| Alimentación de trabajo |
10000 mm/min |
| Cabezal de la herramienta |
| Tipo de transportadora de herramienta |
Doppelarm |
| Cantidad de estaciones de herramientas |
24 pieza |
| Selección de herramientas |
Memory random |
| Tamaño de la herramienta Ø x L (máx.) |
80 mm x 350 mm |
| Peso máx. de la herramienta |
7 kg |
| Tiempo de cambio de herramientas, herramienta/herramienta |
1,8 s |
| Tiempo de cambio de herramientas lascas/lascas |
3,9 s |
| Precisión |
| Repetibilidades |
± 0,003 / ± 0,00012" mm |
| Precisiones de posicionamiento |
± 0,005/ 0,0002" mm |
| Capacidad de accionamiento |
| Accionamiento principal, cargas continuas |
9 kW |
| Consumo total de energía |
15 kVA |
| Voltaje |
400 V |
| Frecuencia de la energía |
50 Hz |
| Medidas y pesos |
| Dimensiones generales (longitud x latitud x altura) |
2,62 m x 2,2 m x 2,7 m |
| Peso |
4600 kg |
Características destacadas
- Construcción de máquina rígida con centro de gravedad particularmente bajo y que ocupa poco espacio

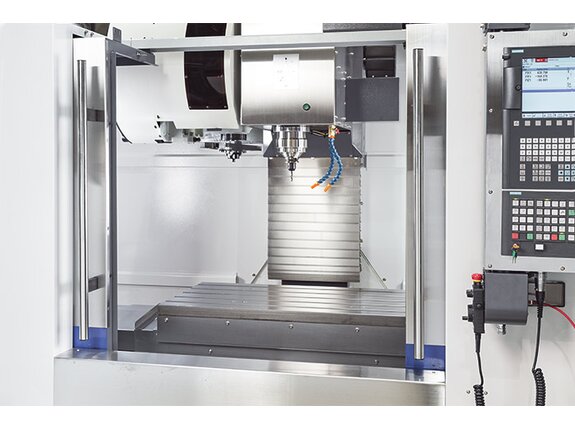

Diseño de la máquina
- Los tornillos esféricos precargados de 30 mm aseguran una estabilidad máxima de la deslizadera de la mesa y el paquete de accionador digital proporciona un torque alto
- Un diseño que ahorre espacio fue el enfoque más importante durante la construcción

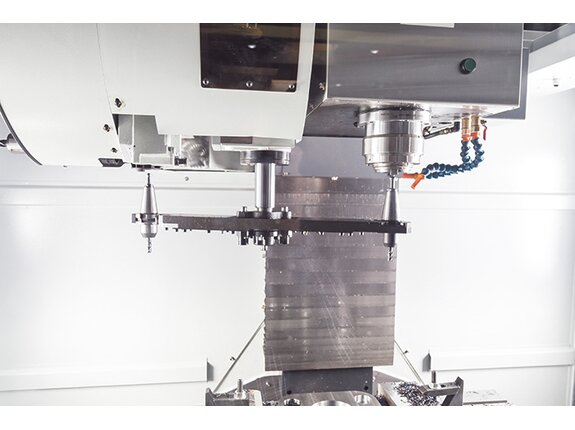

- El cambiador de dos brazos con 24 estaciones de herramientas asegura una flexibilidad y capacidad adecuadas para las exigencias de la producción cotidiana

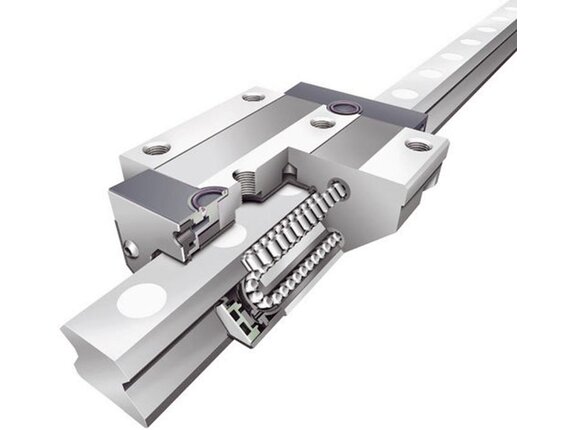

- La serie Vector presenta deslizaderas lineales en los ejes X, Y y Z para una precisión máxima, lo que también tiene como resultado una fricción reducida
Husillo
- El husillo funciona sobre múltiples cojinetes para asegurar una excelente absorción y disipación de fuerzas durante el mecanizado.
Cambiador de herramientas
- Tiempos de cambios cortos de 1,8 segundos de una herramienta a otra, y 3,9 segundos de una lasca a otra aumentan los tiempos de funcionamientos netos del husillo, lo que da como resultado un mayor rendimiento de la máquina
Siemens Sinumerik 828D control
- El principal especialista para operaciones exigentes de fresado
- Compacto, robusto, libre de mantenimiento, basado en el panel de control CNC
- Cómodo ingreso de parámetros y programas a través de teclado QWERTY
- 100 desvíos de cero ajustables
- Acciones sincrónicas y salida rápida de funciones de ayuda
- Siemens Sinumerik 828 D
- Máxima precisión de mecanizado
- Transformaciones cinemáticas inteligentes para el maquinado de piezas cilíndricas y para niveles de piezas de trabajo en ángulo
- SINUMERIK MDynamics con la función nueva de Superficie Avanzada: para superficies con piezas perfectas y tiempos de maquinado más cortos en aplicaciones para elaborar matrices
- Siemens Sinumerik 828D CNC - Aspectos destacados, especificaciones y características

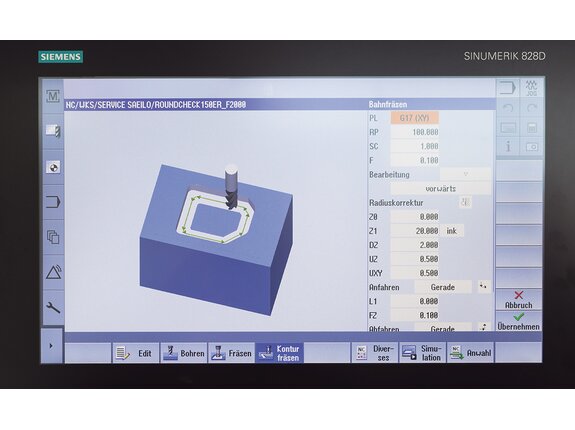

- ShopMill: el tiempo de programación más corto para piezas individuales y pequeñas producciones en serie
- ProgramGUIDE: tiempo de mecanizado más rápido y máxima flexibilidad para producciones en serie de gran volumen

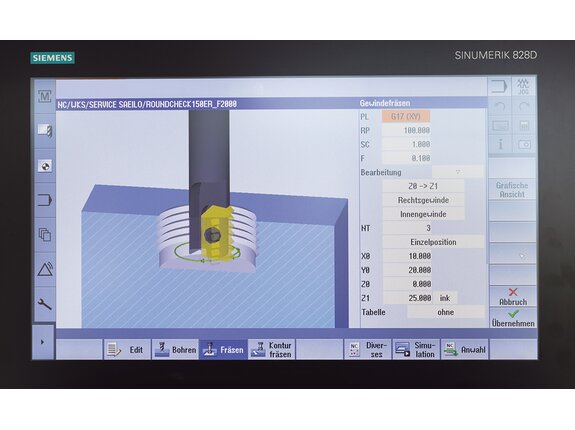

- Espectro único de ciclos tecnológicos - desde contornos de fresado con reconocimiento de material residual hasta mediciones de proceso
- Elementos animados: ayuda única para el manejo y la programación con secuencias animadas
- Opciones avanzadas de transferencia de datos a través de memoria USB, tarjeta CF y red (Ethernet)
- Fácil mensaje: máxima disponibilidad de la máquina gracias a la monitorización del proceso por mensaje de texto (SMS)
- Paquete SINUMERIK MDynamics con superficie avanzada para aplicaciones de realización de moldes
- Aceleración limitada por sacudidas
- Control dinámico de retroalimentación
- Interpolación de 4 ejes simultáneos (X, Y, Z y eje giratorio)
- Interpolación lineal, circular y helicoidal
- Roscado sin mandril compensador, más corte de rosca
- Soporte de husillo orientado
- Alternar entre unidades en pulgadas y métricas
- Concepto FRAME para transformaciones de coordenadas, rotaciones, cambios a escala y espejado individuales
Inkl. Option 253674: Standardmäßig ist die CNC Steuerung Sinumerik 828D mit einem 10,4 Zoll Monitor ausgestattet. Diese Maschine verfügt jedoch über ein Upgrade auf das 15 Zoll Multitouch-Panel.
Ventajas:
- Pantalla más grande para un diseño aún mejor y más claro
- Ergonomía y facilidad de uso mejoradas
- Información completa de un vistazo
- Mayor productividad y eficacia
Diese Maschine verfügt zudem nur über das Standard-Kühlmittelsystem mit Spänepülung. Auf die Kühlung durch die Spindel (IKZ) wurde hier verzichtet.
Control Siemens 828 D
SKU:
SINUMERIK 828 D – El caballo de batalla en la clase compacta de las CNC
Características destacadas
- CNC compacta, robusta, libre de mantenimiento basada en un panel de control
- Cómodo ingreso de parámetros y programas a través de teclado QWERTY
- Precisión máxima de maquinado
- Transformaciones cinemáticas inteligentes para el maquinado de piezas cilíndricas y para niveles de piezas de trabajo en ángulo
- SINUMERIK MDynamics con la nueva función de superficie avanzada: para superficies de piezas perfectas y tiempos de maquinado más cortos en aplicaciones de realización de moldes
- Sistema gráfico de ayuda en línea, similar al sistema PC
- Espectro único de ciclos tecnológicos; desde fresado de contornos con reconocimiento material residual hasta mediciones de procesos
- Elementos animados: asistencia de operación y programación única con secuencias animadas
- Modernas opciones de transferencia de datos a través de memoria flash USB, tarjeta CF y red (Ethernet)
Hardware de CNC
- Control CNC de alto rendimiento basado en un panel de control
- Panel de control robusto hecho de fundición a troquel de magnesio
- Teclado QWERTY de tamaño completo integrado
- Diseño sin necesidad de mantenimiento (sin necesidad de batería de moderador)
Datos de rendimiento y funciones de CNC
- Control dinámico de alimentación anticipada
- Interpolación lineal, circular y helicoidal
- Roscado sin mandril compensador, más corte de rosca
- Conmutación entre unidades imperiales y métricas
- Concepto FRAME para transformaciones de coordenadas, rotaciones, cambios a escala y espejado individuales
- 100 desvíos de cero ajustables
- Acciones sincronizadas y salida de función de ayuda rápida
Ciclos de tecnología CNC
- Gran selección de ciclos de taladrado
- Gran selección de ciclos de fresado para geometrías estándar

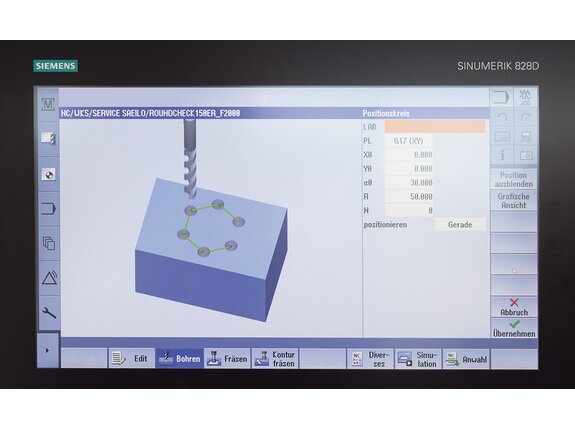

- Gran selección de patrones de posición para operaciones de taladrado y fresado
- Configuraciones de alta velocidad para aplicaciones para hacer moldes
- Calculador de geometría para una entrada de contorno libre
- Ciclo de maquinado para cavidades de contorno/espigas de contorno con contornos aislados
Características gráficas
- Sistema gráfico de ayuda en línea, similar al sistema PC
- Simulación gráfica CNC con visualización de nivel
Manejo de herramienta CNC
- Se muestran los datos de la herramienta y el cargador en una pantalla
- Manejo de herramientas con nombres de las herramientas en texto simple
- Función de carga/descarga para fácil asignación del cargador
- Administración de herramientas con control de la vida útil de la herramienta
- Monitor color TFT de 26,4 cm (10,4 pulg.)
Control Siemens 828 D
Control Siemens 828 D
SKU:
SINUMERIK 828 D – El caballo de batalla en la clase compacta de las CNC
Características destacadas
- CNC compacta, robusta, libre de mantenimiento basada en un panel de control
- Cómodo ingreso de parámetros y programas a través de teclado QWERTY
- Precisión máxima de maquinado
- Transformaciones cinemáticas inteligentes para el maquinado de piezas cilíndricas y para niveles de piezas de trabajo en ángulo
- SINUMERIK MDynamics con la nueva función de superficie avanzada: para superficies de piezas perfectas y tiempos de maquinado más cortos en aplicaciones de realización de moldes
- Sistema gráfico de ayuda en línea, similar al sistema PC
- Espectro único de ciclos tecnológicos; desde fresado de contornos con reconocimiento material residual hasta mediciones de procesos
- Elementos animados: asistencia de operación y programación única con secuencias animadas
- Modernas opciones de transferencia de datos a través de memoria flash USB, tarjeta CF y red (Ethernet)
Hardware de CNC
- Control CNC de alto rendimiento basado en un panel de control
- Panel de control robusto hecho de fundición a troquel de magnesio
- Teclado QWERTY de tamaño completo integrado
- Diseño sin necesidad de mantenimiento (sin necesidad de batería de moderador)
Datos de rendimiento y funciones de CNC
- Control dinámico de alimentación anticipada
- Interpolación lineal, circular y helicoidal
- Roscado sin mandril compensador, más corte de rosca
- Conmutación entre unidades imperiales y métricas
- Concepto FRAME para transformaciones de coordenadas, rotaciones, cambios a escala y espejado individuales
- 100 desvíos de cero ajustables
- Acciones sincronizadas y salida de función de ayuda rápida
Ciclos de tecnología CNC
- Gran selección de ciclos de taladrado
- Gran selección de ciclos de fresado para geometrías estándar
- Gran selección de patrones de posición para operaciones de taladrado y fresado
- Configuraciones de alta velocidad para aplicaciones para hacer moldes
- Calculador de geometría para una entrada de contorno libre
- Ciclo de maquinado para cavidades de contorno/espigas de contorno con contornos aislados
Características gráficas
- Sistema gráfico de ayuda en línea, similar al sistema PC
- Simulación gráfica CNC con visualización de nivel
Manejo de herramienta CNC
- Se muestran los datos de la herramienta y el cargador en una pantalla
- Manejo de herramientas con nombres de las herramientas en texto simple
- Función de carga/descarga para fácil asignación del cargador
- Administración de herramientas con control de la vida útil de la herramienta
- Monitor color TFT de 26,4 cm (10,4 pulg.)
Opción de Software Shopmill para Sinumerik 828D
Opción de Software Shopmill para Sinumerik 828D
SKU:
Cambiador de herramientas de 24 estaciones con brazo doble
Cambiador de herramientas de 24 estaciones con brazo doble
SKU:
Transportador tipo cadena con recipiente para lascas
Transportador tipo cadena con recipiente para lascas
SKU:
montaje BT 40
montaje BT 40
SKU:
Enfriador de husillo por aceite
Enfriador de husillo por aceite
SKU:
Sistema de lavado de lascas
Sistema de lavado de lascas
SKU:
Lubricación central automática
Lubricación central automática
SKU:
Rueda manual electrónica
Rueda manual electrónica
SKU:
Intercambiador de calor para gabinete de control eléctrico
Intercambiador de calor para gabinete de control eléctrico
SKU:
Sistema de enfriamiento
Sistema de enfriamiento
SKU:
Pistola de descarga del sistema refrigerante
Pistola de descarga del sistema refrigerante
SKU:
Lámpara de señal de 3 colores
Lámpara de señal de 3 colores
SKU:
Lámpara de trabajo
Lámpara de trabajo
SKU:
Patas ajustables de la máquina
Patas ajustables de la máquina
SKU:
Herramientas de funcionamiento
Herramientas de funcionamiento
SKU:
Manual del usuario
Manual del usuario
SKU:
Función Siemens: P25: Estimulación 3D
Función Siemens: P25: Estimulación 3D
SKU: 253378
Función Siemens: P25: Estimulación 3D
Función Siemens: P13: Detección de material residual
SKU: 253379
Función Siemens: P13: Detección de material residual
Función Siemens: P22: Registro simultáneo
SKU: 253380
Función Siemens: P22: Registro simultáneo
SKU: 254292
Berührender Messtaster mit optischer Signalübertragung wie der ultrakompakte OMP40-2 (40 mm Durchmesser) bieten eine flexible Messlösung. Der OMP40 eignet sich für kleine bis mittelgroße Bearbeitungszentren.
- Prüfen und Einrichten von Werkstücken auf Bearbeitungszentren
- Bewährte kinematische Bauweise
- Hervorragende Widerstandsfähigkeit gegenüber Lichtinterferenzen bei modulierter Signalübertragung
- 360° Übertragungsbereich
- Wiederholgenauigkeit von 1,00 µm (2σ)
SKU: 254291
Berührender Messtaster mit optischer Signalübertragung wie der ultrakompakte OMP40-2 (40 mm Durchmesser) bieten eine flexible Messlösung. Der OMP40 eignet sich für kleine bis mittelgroße Bearbeitungszentren.
Der schaltende OTS 3D-Werkzeugmesstaster mit optischer Signalübertragung kann für eine Vielzahl von Werkzeugen auf kleinen bis mittleren Bearbeitungszentren eingesetzt werden. Er ist kompatibel mit Empfängern von Renishaw mit modulierter, optischer Signalübertragung und kann in Verbindung mit einem 2-Messtaster-System verwendet werden. Seine robuste und kabellose Ausführung bietet Bewegungsfreiheit für Tischbewegungen, ideal für Maschinen mit Doppelpaletten oder Drehtischen
- Prüfen und Einrichten von Werkstücken auf Bearbeitungszentren (OMP)
- Werkzeugmessung und -bruchkontrolle auf Bearbeitungszentren (OTS)
- Bewährte kinematische Bauweise
- Hervorragende Widerstandsfähigkeit gegenüber Lichtinterferenzen bei modulierter Signalübertragung
- 360° Übertragungsbereich
- Richtungsverstellbares optisches Infrarotmodul (OTS)
- Kabelfrei zur uneingeschränkten Maschinenbewegung und einfachen Installation
- Wiederholgenauigkeit von 1,00 µm (2σ)
Herramientas Renishaw OTS
SKU: 254285
Herramientas Renishaw OTS
Der schaltende OTS 3D-Werkzeugmesstaster mit optischer Signalübertragung kann für eine Vielzahl von Werkzeugen auf kleinen bis mittleren Bearbeitungszentren eingesetzt werden. Er ist kompatibel mit Empfängern von Renishaw mit modulierter, optischer Signalübertragung und kann in Verbindung mit einem 2-Messtaster-System verwendet werden. Seine robuste und kabellose Ausführung bietet Bewegungsfreiheit für Tischbewegungen, ideal für Maschinen mit Doppelpaletten oder Drehtischen.
- Werkzeugmessung und -bruchkontrolle auf Bearbeitungszentren
- Bewährte kinematische Bauweise
- Hervorragende Widerstandsfähigkeit gegenüber Lichtinterferenzen bei modulierter Signalübertragung
- Richtungsverstellbares optisches Infrarotmodul
- Kabelfrei zur uneingeschränkten Maschinenbewegung und einfachen Installation
- Wiederholgenauigkeit von 1,00 µm (2σ)
