| Domeniul de lucru |
| Dimensiunile mesei |
1000 mm x 550 mm |
| Incarcarea pe masa |
800 kg |
| Distanta axul principal - suprafata mesei |
150 mm - 700 mm |
| Distanta dintre centrul axei - coloana |
520 mm |
| Curse |
| Cursa axa X |
850 mm |
| Cursa axa Y |
550 mm |
| Cursa axa Z |
550 mm |
| Șină de ghidare |
Roller |
| Axul principal |
| Turatia axului principal |
10000 1/min |
| Conul axului principal |
SK 40 ISO 7388-1 (DIN 69871) |
| Moment constant de rotatie |
57 Nm |
| Rulmentului axului principal |
7012 x 4 |
| Transmisie |
Riemenantrieb |
| Avans rapid |
| Avans rapid axa-X-/ Y |
36000 mm/min |
| Avans rapid axa Z |
15000 mm/min |
| Avansuri |
| Avans de lucru |
10000 mm/min |
| Turela |
| Tipul turelei |
Doppelarm |
| Numarul de posturi |
24 Nr |
| Selectarea sculei |
Memory random |
| Marimea sculei Ø x L (max.) |
80 mm x 300 mm |
| Greutatea sculei (max.) |
7 kg |
| Durata de schimbare a sculei, Scula / Scula |
1,8 s |
| Durata de schimbare a sculei, buzunar/buzunar |
3,9 s |
| Precizii |
| Precizia de repetabilitate |
± 0,003 / ± 0,00012" mm |
| Precizia de pozitionare |
± 0,005/ 0,0002" mm |
| Puterea de antrenare |
| Antrenarea principala, sub sarcina constanta |
9 kW |
| Consumul total de energie |
15 kVA |
| Tensionare |
400 V |
| Frecventa retelei |
50 Hz |
| Dimensiuni si greutati |
| Dimensiuni de gabarit (lxLxI) |
2,42 m x 2,2 m x 2,7 m |
| Greutatea |
4300 kg |
Precizari
- Design de masina stabil cu centrul de greutate deosebit de scazut, necesita un spatiu redus
Constructia masinii
- Rulmentii cu bila de 30 mm asigura o ghidare stabila a mesei si un cuplu mare cu afisaj digital
- La proiectare si constructie s-a avut in vedere un spatiu redus de montare
- Schimbator cu brat dublu cu 24 de posturi, ofera flexibilitate si o capacitate suficienta in productia zilnica
- Seria constructiva Vector are ghidaje liniare pe axele X, Y si Z care asigura o mare precizie de lucru prin frecarea redusa
- Răcire interioară cu 30 de bari, care asigură o calitate modernă a așchierii
Arborele principal
- Arbori cu suport multiplu, care asigură montarea sigură și descărcarea forțelor create pe durata așchierii
Schimbator de scule
- Timp foarte scurt de 1,8 sec.de schimbare de la scula la scula si de 3,9 sec. de la span la span mareste atat durata de functionare a axei cat si productivitatea

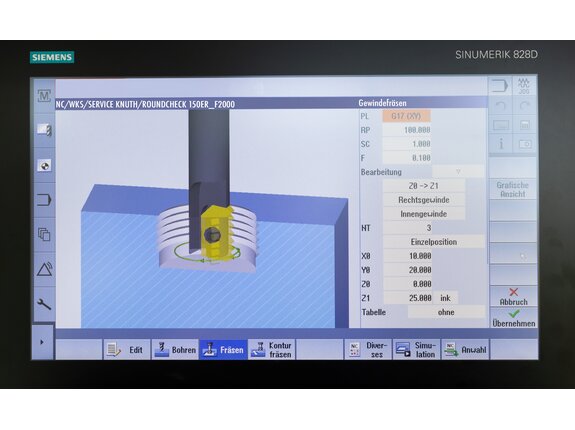

Unitate de comandă Siemens Sinumerik 828D
- Specialistul de tip pentru prelucrarea pretențioasă prin frezare
- Panoul de operare CNC compact, robust și care nu necesită întreținere
- Introducerea confortabilă a programului și parametrilor cu ajutorul unei tastaturi QWERTY
- 100 de deplasări reglabile ale punctelor zero
- Acțiuni sincron și acționarea rapidă a funcției de ajutor
- Siemens Sinumerik 828 D
- Cea mai înaltă precizie de prelucrare
- Transformări cinematice inteligente pentru prelucrarea pieselor cilindrice, pe planuri de piese înclinate
- Pachet tehnologic SINUMERIK MDynamics cu noua funcție Advanced Surface: suprafețe perfecte ale pieselor de prelucrat și timpi de prelucrare minimi la fabricarea componentelor de construcție mulaj
- Puncte forte și date de performanță CNC și funcții ale Siemens Sinumerik 828D
- ShopMill: cel mai scurt timp de programare la producția pieselor individuale și în serii mici
- ProgramGUIDE: cea mai scurtă durată de prelucrare și flexibilitate maximă la producția pieselor în serii mari
- Spectru unic de cicluri tehnologice – de la prelucrarea contururilor de frezat aleatorii cu recunoașterea materialului rămas până la măsurarea procesului
- Animated Elements: suport unic de operare și programare cu secvențe de imagini în mișcare
- Cel mai modern transfer de date prin stick USB, card CF și rețea (Ethernet)
- Easy Message: disponibilitatea maximă a mașinii prin monitorizarea procesului prin mesaje text (SMS)
- Pachet tehnologic SINUMERIK Mdynamics cu Advanced Surface pentru aplicații pentru piese de mulaj
- Accelerare cu limitare de percuție
- Comandă prealabilă dinamică
- Interpolare simultană cu 4 axe (X, Y, Z, axă rotundă)
- Interpolare lineară, circulară și helix
- Filetare interioară fără mandrină de echilibrare și freze filetare
- Suport de arbore orientat
- Comutare de la inci la metri
- Concept FRAME pentru transformări individuale ale datelor de coordonare, rotații, scalare și oglindire
Inkl. Option 253674: Standardmäßig ist die CNC Steuerung Sinumerik 828D mit einem 10,4 Zoll Monitor ausgestattet. Diese Maschine verfügt jedoch über ein Upgrade auf das 15 Zoll Multitouch-Panel.
Avantaje:
- Zonă de ecran mai mare și claritate îmbunătățită
- Ergonomie și utilitate îmbunătățite
- Mai multe informații dintr-o privire
- Productivitate și eficiență sporite
Control Siemens 828D cu Shopmill
SKU:
SINUMERIK 828 D – forța din clasa compact a unităților de comandă CNC
Sublinieri
- Panou de comanda compact, robust si fara intretinere -CNC
- Introducerea programului si a parametrilor comfortabila prin tastatura QWERTY
- Precizia de prelucrare extrem de ridicata
- Transformari cinematice inteligente pentru piese de prelucrat de forma cilindrica si in plane diferite basculante
- Pachet tehnologic SINUMERIK MDynamics cu suprafata avansata pentru aplicatii :pentru executarea perfecta a suprafetelor piesei si cele mai scurte durate de prelucrare pentru fabricarea componentelor turnate
- ShopMill: cel mai scurt timp de programare la fabricarea unicatelor si pentru seriile mici
- Program GUIDE:cel mai scurt timp de prelucrare si maxima flexibilitate la fabricarea pieselor de serie mare
- Cicluri tehnologice unice- de la editarea contururilor de frezare, recunoasterea deseurilor pana la procesul de masurare
- Elemente animate: Sistemul de programare de operare unic si secvente de imagini in miscare
- Cel mai modern transfer de date prin USB-Stick, tabel-CF prin reteaua fabricii (internet)
- Mesaj simplu: urmarire maxima prin procesul de monitorizare prin mesaje text (SMS)
CNC-Hardware
- Panou pe deservire de inalta performanta pentru sistemul de control -CNC
- Panoul operatorului este robust din magneziu turnat sub presiune
- Este integrata tastatura completa QWERTY
- Design fara intretinere (nu sunt necesare baterii)
Performanta -CNC si caracteristici
- Pachet tehnologic SINUMERIK MDynamics cu suprafata avansata pentru aplicatii : executarea matritelor
- Avans dinamic
- Interpolare simultana pe 4-axe (X, Y, Z, ax circular)
- Interpolarea liniara-circulara- si Helix
- Filetare fara mandrina de compensare si frezarea filetelor
- Oprirea axului intr-o anumita pozitie
- Comutare Inch/metric
- Conceptul FRAME pentru transformarile individuale a coordonatelor, a rotatiilor, pentru scalare si reflectare
- 100 Pozitii de zero reglabile
- Actiunile sincronizate si functii auxiliare ajutatoare
Ciclurile tehnologice CNC
- Cicluri tehnologice disponibile pentru programul GUIDE si ShopMill programarea pasilor de prelucrare
- Gama larga de cicluri de gaurire
- Gama larga de cicluri de frezare pentru geometrii standard
- Gama larga de modele de pozitie pentru operatiunile gaurire si frezare.
- Setarile de mare viteza pentru utilizarea in fabricarea de matrite
- Calculator geometrie pentru datele de contur introduse
- Ciclul de prelucrare pentru contur buzunare / contur cep cu insule
Functii grafice
- Elemente animate: asistenta la introducerea parametrilor de prelucrare cu secvente de imagini in mișcare
- Sistem grafic de sprijin Online comparabil cu sistemul-PC
- Grafic de simulare CNC la reprezentarea in plan
Monitorizarea CNC-a sculelor
- Afisaj pentru scule si datele magaziei de scule intr-o singura imagine
- Gestionarea sculelor cu denumirea lizibila
- Functia de incarcare/descarcare pentru organizarea locului de depozitare
- Gestionarea sculelor este monitorizata durata de lucru a sculelor
- 10,4" Display colorTFT
- Accelerare cu limitare de intoarcere
Control Siemens 828D cu Shopmill
Control Siemens 828D cu Shopmill
SKU:
SINUMERIK 828 D – forța din clasa compact a unităților de comandă CNC
Sublinieri
- Panou de comanda compact, robust si fara intretinere -CNC
- Introducerea programului si a parametrilor comfortabila prin tastatura QWERTY
- Precizia de prelucrare extrem de ridicata
- Transformari cinematice inteligente pentru piese de prelucrat de forma cilindrica si in plane diferite basculante
- Pachet tehnologic SINUMERIK MDynamics cu suprafata avansata pentru aplicatii :pentru executarea perfecta a suprafetelor piesei si cele mai scurte durate de prelucrare pentru fabricarea componentelor turnate
- ShopMill: cel mai scurt timp de programare la fabricarea unicatelor si pentru seriile mici
- Program GUIDE:cel mai scurt timp de prelucrare si maxima flexibilitate la fabricarea pieselor de serie mare
- Cicluri tehnologice unice- de la editarea contururilor de frezare, recunoasterea deseurilor pana la procesul de masurare
- Elemente animate: Sistemul de programare de operare unic si secvente de imagini in miscare
- Cel mai modern transfer de date prin USB-Stick, tabel-CF prin reteaua fabricii (internet)
- Mesaj simplu: urmarire maxima prin procesul de monitorizare prin mesaje text (SMS)
CNC-Hardware
- Panou pe deservire de inalta performanta pentru sistemul de control -CNC
- Panoul operatorului este robust din magneziu turnat sub presiune
- Este integrata tastatura completa QWERTY
- Design fara intretinere (nu sunt necesare baterii)
Performanta -CNC si caracteristici
- Pachet tehnologic SINUMERIK MDynamics cu suprafata avansata pentru aplicatii : executarea matritelor
- Avans dinamic
- Interpolare simultana pe 4-axe (X, Y, Z, ax circular)
- Interpolarea liniara-circulara- si Helix
- Filetare fara mandrina de compensare si frezarea filetelor
- Oprirea axului intr-o anumita pozitie
- Comutare Inch/metric
- Conceptul FRAME pentru transformarile individuale a coordonatelor, a rotatiilor, pentru scalare si reflectare
- 100 Pozitii de zero reglabile
- Actiunile sincronizate si functii auxiliare ajutatoare
Ciclurile tehnologice CNC
- Cicluri tehnologice disponibile pentru programul GUIDE si ShopMill programarea pasilor de prelucrare
- Gama larga de cicluri de gaurire
- Gama larga de cicluri de frezare pentru geometrii standard
- Gama larga de modele de pozitie pentru operatiunile gaurire si frezare.
- Setarile de mare viteza pentru utilizarea in fabricarea de matrite
- Calculator geometrie pentru datele de contur introduse
- Ciclul de prelucrare pentru contur buzunare / contur cep cu insule
Functii grafice
- Elemente animate: asistenta la introducerea parametrilor de prelucrare cu secvente de imagini in mișcare
- Sistem grafic de sprijin Online comparabil cu sistemul-PC
- Grafic de simulare CNC la reprezentarea in plan
Monitorizarea CNC-a sculelor
- Afisaj pentru scule si datele magaziei de scule intr-o singura imagine
- Gestionarea sculelor cu denumirea lizibila
- Functia de incarcare/descarcare pentru organizarea locului de depozitare
- Gestionarea sculelor este monitorizata durata de lucru a sculelor
- 10,4" Display colorTFT
- Accelerare cu limitare de intoarcere
Racirea prin ax, 30 bar cu filtru dublu
Racirea prin ax, 30 bar cu filtru dublu
SKU:
Schimbator automat de scula tip ATC cu brat dublu si magazie cu 24 de posturi
Schimbator automat de scula tip ATC cu brat dublu si magazie cu 24 de posturi
SKU:
Motor arbore principal 9 kW
Motor arbore principal 9 kW
SKU:
Montare SK 40
Montare SK 40
SKU:
Racire interna ax principal cu ulei
Racire interna ax principal cu ulei
SKU:
Transportor așchii cu raclete cu recipient pentru așchii
Transportor așchii cu raclete cu recipient pentru așchii
SKU:
Roata de mana electronica
Roata de mana electronica
SKU:
Separator ulei
Separator ulei
SKU:
Ungere automata centralizata
Ungere automata centralizata
SKU:
Pistol cu emulsie
Pistol cu emulsie
SKU:
Sistem de spalare a spanului
Sistem de spalare a spanului
SKU:
Schimbator de caldura pentru cabinetul electric
Schimbator de caldura pentru cabinetul electric
SKU:
Protectie telescopica pentru ax
Protectie telescopica pentru ax
SKU:
Interfață USB
Interfață USB
SKU:
Interfață ethernet (LAN)
Interfață ethernet (LAN)
SKU:
Lampa de lucru
Lampa de lucru
SKU:
Lampă de semnalizare cu 3 culori
Lampă de semnalizare cu 3 culori
SKU:
Cititor card CF
Cititor card CF
SKU:
Spatiu de lucru complet inchis
Spatiu de lucru complet inchis
SKU:
Sistem de racire
Sistem de racire
SKU:
Picioare de masina reglabile
Picioare de masina reglabile
SKU:
Scule de intretinere
Scule de intretinere
SKU:
Instructiuni de operare
Instructiuni de operare
SKU:
Pregătire pentru Renishaw TS 27 R
Pregătire pentru Renishaw TS 27 R
SKU:
Capac superior pentru X.Mill/Vector 650-1000
Capac superior pentru X.Mill/Vector 650-1000
SKU: 252819
Capac superior pentru X.Mill/Vector 650-1000
Pregătirea celei de-a 4-a. Axe (doar cablare și card axă)
SKU: 253019
Pregătirea celei de-a 4-a. Axe (doar cablare și card axă)
Funcție Siemens: P25: simulare 3D
SKU: 253378
Funcție Siemens: P25: simulare 3D
Funcție Siemens: P13: detectare material rezidual
SKU: 253379
Funcție Siemens: P13: detectare material rezidual
Funcție Siemens: P22: înregistrare simultană
SKU: 253380
Funcție Siemens: P22: înregistrare simultană
Ø170 mm a 4-a axă (a 4-a axă, servomotor, unitate de antrenare, frână pneumat.)(SI)
SKU: 253605
Ø170 mm a 4-a axă (a 4-a axă, servomotor, unitate de antrenare, frână pneumat.)(SI)
Ø210 mm a 4-a axă (a 4-a axă, servomotor, unitate de antrenare, frână pneumat.)(SI)
SKU: 253606
Ø210 mm a 4-a axă (a 4-a axă, servomotor, unitate de antrenare, frână pneumat.)(SI)
Ø250 mm a 4-a axă (Si)
SKU: 253607
Ø250 mm a 4-a axă (Si)
păpușă mobilă manuală ST-170T pentru masă rotundă
SKU: 253618
păpușă mobilă manuală ST-170T pentru masă rotundă
păpușă mobilă manuală ST-255T pentru masă rotundă
SKU: 253620
păpușă mobilă manuală ST-255T pentru masă rotundă
mandrină manuală 6” pentru masă rotundă
SKU: 253622
mandrină manuală 6” pentru masă rotundă
mandrină manuală 9” pentru masă rotundă
SKU: 253624
mandrină manuală 9” pentru masă rotundă
Suport mașină consolidat cu deplasare 800 mm pe axa Z
SKU: 253625
Suport mașină consolidat cu deplasare 800 mm pe axa Z
Ø200mm Axa 4 și 5 pentru Vector 650/850/1000 (Si)
SKU: 253682
Ø200mm Axa 4 și 5 pentru Vector 650/850/1000 (Si)
Upgrade turație arbore 12.000 rpm, arbore cu curea
SKU: 253781
Upgrade turație arbore 12.000 rpm, arbore cu curea
Upgrade arbore de la SK40 la BBT40 pentru X.Mill/Vector 650-1000
SKU: 253951
Upgrade arbore de la SK40 la BBT40 pentru X.Mill/Vector 650-1000
Upgrade arbore de la SK40 la HSK63 pentru Vector 650-1000
SKU: 253953
Upgrade arbore de la SK40 la HSK63 pentru Vector 650-1000
12.000 1/min, angrenare directă pentru CTS pentru Vector 650-1200 (Si)
SKU: 253956
12.000 1/min, angrenare directă pentru CTS pentru Vector 650-1200 (Si)
Probă de măsurare a piesei prelucrate Renishaw OMP40-2T
SKU: 253288
Probă de măsurare a piesei prelucrate Renishaw OMP40-2T
Berührender Messtaster mit optischer Signalübertragung wie der ultrakompakte OMP40-2 (40 mm Durchmesser) bieten eine flexible Messlösung. Der OMP40 eignet sich für kleine bis mittelgroße Bearbeitungszentren.
- Prüfen und Einrichten von Werkstücken auf Bearbeitungszentren
- Bewährte kinematische Bauweise
- Hervorragende Widerstandsfähigkeit gegenüber Lichtinterferenzen bei modulierter Signalübertragung
- 360° Übertragungsbereich
- Wiederholgenauigkeit von 1,00 µm (2σ)
Sondă Renishaw SET OMP40-2T +OTS Toolsetter
SKU: 254026
Sondă Renishaw SET OMP40-2T +OTS Toolsetter
Berührender Messtaster mit optischer Signalübertragung wie der ultrakompakte OMP40-2 (40 mm Durchmesser) bieten eine flexible Messlösung. Der OMP40 eignet sich für kleine bis mittelgroße Bearbeitungszentren.
Der schaltende OTS 3D-Werkzeugmesstaster mit optischer Signalübertragung kann für eine Vielzahl von Werkzeugen auf kleinen bis mittleren Bearbeitungszentren eingesetzt werden. Er ist kompatibel mit Empfängern von Renishaw mit modulierter, optischer Signalübertragung und kann in Verbindung mit einem 2-Messtaster-System verwendet werden. Seine robuste und kabellose Ausführung bietet Bewegungsfreiheit für Tischbewegungen, ideal für Maschinen mit Doppelpaletten oder Drehtischen
- Prüfen und Einrichten von Werkstücken auf Bearbeitungszentren (OMP)
- Werkzeugmessung und -bruchkontrolle auf Bearbeitungszentren (OTS)
- Bewährte kinematische Bauweise
- Hervorragende Widerstandsfähigkeit gegenüber Lichtinterferenzen bei modulierter Signalübertragung
- 360° Übertragungsbereich
- Richtungsverstellbares optisches Infrarotmodul (OTS)
- Kabelfrei zur uneingeschränkten Maschinenbewegung und einfachen Installation
- Wiederholgenauigkeit von 1,00 µm (2σ)
Renishaw OTS Toolsetter
SKU: 254285
Renishaw OTS Toolsetter
Der schaltende OTS 3D-Werkzeugmesstaster mit optischer Signalübertragung kann für eine Vielzahl von Werkzeugen auf kleinen bis mittleren Bearbeitungszentren eingesetzt werden. Er ist kompatibel mit Empfängern von Renishaw mit modulierter, optischer Signalübertragung und kann in Verbindung mit einem 2-Messtaster-System verwendet werden. Seine robuste und kabellose Ausführung bietet Bewegungsfreiheit für Tischbewegungen, ideal für Maschinen mit Doppelpaletten oder Drehtischen.
- Werkzeugmessung und -bruchkontrolle auf Bearbeitungszentren
- Bewährte kinematische Bauweise
- Hervorragende Widerstandsfähigkeit gegenüber Lichtinterferenzen bei modulierter Signalübertragung
- Richtungsverstellbares optisches Infrarotmodul
- Kabelfrei zur uneingeschränkten Maschinenbewegung und einfachen Installation
- Wiederholgenauigkeit von 1,00 µm (2σ)
