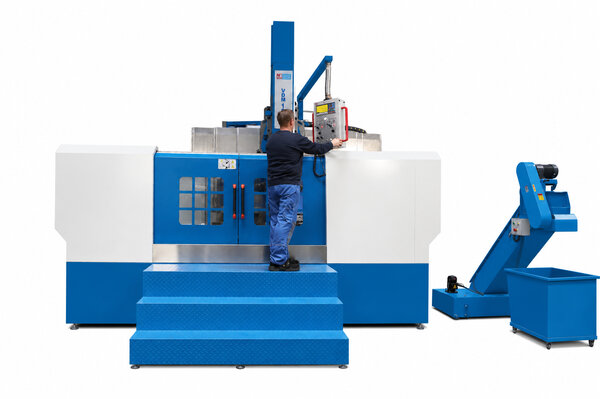

VDM 1600 S - С подвижной поперечиной, плавной регулировкой сервоприводной подачи и дополнительным боковым суппортом для очень больших диаметров обточки

Включая устройство индикации координат

Широкий проем дверец открывает удобный доступ к рабочей зоне

Широкий проем дверец открывает удобный доступ к рабочей зоне

Вертикальный суппорт с 5-разъемной оправкой для инструмента и боковым суппортом с собственной подачей для внутренней и внешней обработки

Вертикальный суппорт с 5-разъемной оправкой для инструмента и боковым суппортом с собственной подачей для внутренней и внешней обработки

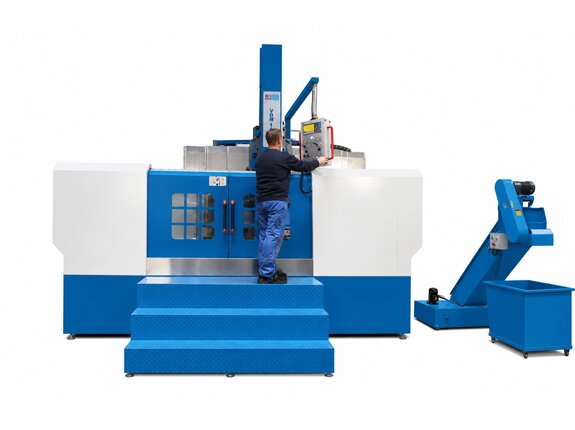

VDM 1600 S - С подвижной поперечиной, плавной регулировкой сервоприводной подачи и дополнительным боковым суппортом для очень больших диаметров обточки
Широкий проем дверец открывает удобный доступ к рабочей зоне
Вертикальный суппорт с 5-разъемной оправкой для инструмента и боковым суппортом с собственной подачей для внутренней и внешней обработки

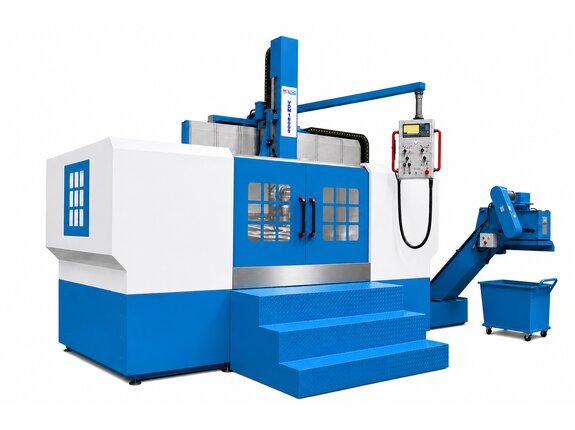

VDM 1600 S

Арт. : 301393

Серия вертикальных токарных станков VDM предлагает современные традиционные решения для обработки заготовок большого диаметра и веса. Их конструкция обеспечивает особенно простую и безопасную загрузку и выгрузку. В качестве привода подачи используется серводвигатель с высоким крутящим моментом, а мощная гидравлическая система обеспечивает зажим поперечной траверсы. Главный привод обеспечивает высокий крутящий момент для тяжелой обработки, а для обработки внешнего контура имеется боковой суппорт. Стандартно монтируемый 3-осевой индикатор положения обеспечивает высокую точность.

  • оптимальная загрузка материала при помощи обычного и вилочного погрузчиков
  • бесступенчатая регулировка загрузки при помощи сервопривода
  • длинные и устойчивые вертикальные кронштейны
  • боковой суппорт с кронштейном и собственной загрузкой
  • редуктор высокого крутящего момента
Рабочая зона
Макс. диаметр обработки 1600 мм
Ø обработки с примен. верхней державки 1600 мм
Ø установки заготовки с примен. боковой державки 1400 мм
Высота обработки (макс.) 1000 мм
Диапазон поворота верхней державки ± 30°
Длина заготовки (макс.) 1000 мм
Масса заготовки (макс.) 5000 кг
Технологический ход
Технологический ход верхнего супорта, ось Х1 915 мм
Технологический ход верхнего супорта, ось Z1 800 мм
Ход по оси W, траверса 650 мм
Технологический ход бокового супорта, ось X2 630 мм
Технологический ход бокового супорта, ось Z2 900 мм
Главный шпиндель
Диапазон частоты вращения 5 об/мин - 160 об/мин
Максимальный вращающий момент 25000 Нм
Диаметр поворотного стола 1400 мм
Ускоренный ход
Ускоренный ход верхнего суппорта 1800 мм/мин
Ускоренный ход бокового суппорта 1800 мм/мин
Подача
Скорость подачи по оси X 0,8 мм/мин - 86 мм/мин
Скорость подачи, ось Z 0,8 мм/мин - 86 мм/мин
Скорость подачи по оси W 440 мм/мин
Cменщик инструмента
Державка инструмента 30 мм x 40 мм
Масса инструмента (макс.) 50 кг
Мощность
Мощность двигателя гл. привода 30 кВт
Мощность двигателя, ось Х 4,7 кВт
Мощность двигателя, ось Z 4,7 кВт
Размеры и масса
Габариты (Д х Ш х В) 6,5 м x 4,2 м x 4,4 м
Масса 12500 кг

  • бесступенчатое регулирование скорости подачи производится с помощью серводвигателя
  • легкая оснастка станка благодаря хорошо доступной рабочей зоне для крана и погрузчика
  • тяжелая конструкция стойки с широкими и закаленными направляющими
  • гидравлический зажим поперечной траверсы
  • стабильная конструкция направляющих придает вертикальной консоли высокую жесткость и точность
  • регулируемый шпиндель, установленный на высокоточном двухрядном роликовом подшипнике
  • приведение в действие станка происходит через редуктор обеспечивающий высокий крутящий момент и дапазон частоты вращения от 10 до 315 об/мин
  • серводвигатели обеспечивают мощную, бесступенчато регулируемую подачу вертикальной консоли

3-осевое УЦИ X.Pos 3.2 Арт.:
3-осевое УЦИ X.Pos 3.2
3-осевое УЦИ X.Pos 3.2 Арт.:
полностью закрытая рабочая зона
полностью закрытая рабочая зона Арт.:
транспортер отвода стружки
транспортер отвода стружки Арт.:
вертик. державка инструмента
вертик. державка инструмента Арт.:
гориз. державка инструмента
гориз. державка инструмента Арт.:
система автоматической централизованной смазки
система автоматической централизованной смазки Арт.:
освещение рабочей зоны
освещение рабочей зоны Арт.:
фундаментные болты
фундаментные болты Арт.:
инструмент для обслуживания
инструмент для обслуживания Арт.:
руководство по эксплуатации
руководство по эксплуатации Арт.:
СОЖ
СОЖ Арт.: 251430
СОЖ
