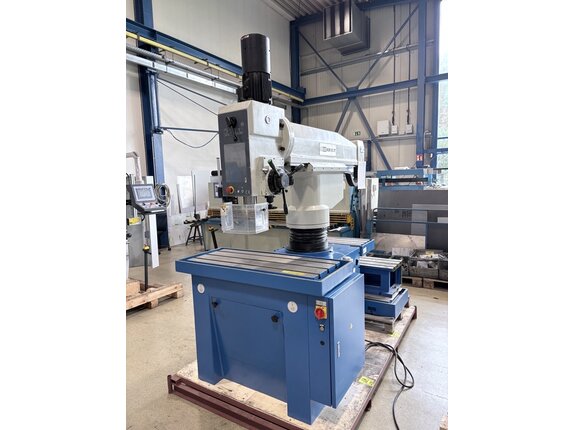

KSR 50 VT - Technically inspected, serviced and fully functional
KSR 50 VT - Technically inspected, serviced and fully functional
HOT DEAL

Эта машина является частью нашей сезонной распродажи. Узнайте цену со скидкой у нашего представителя.

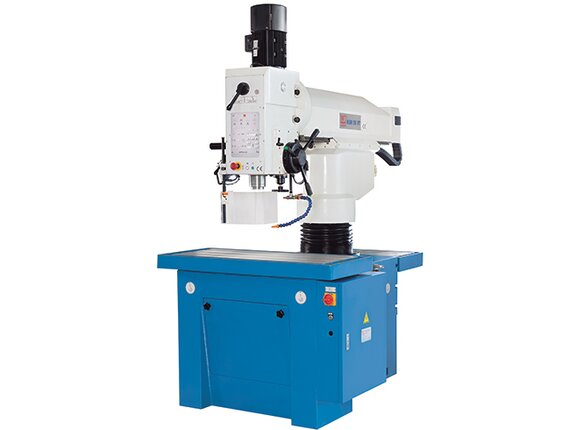

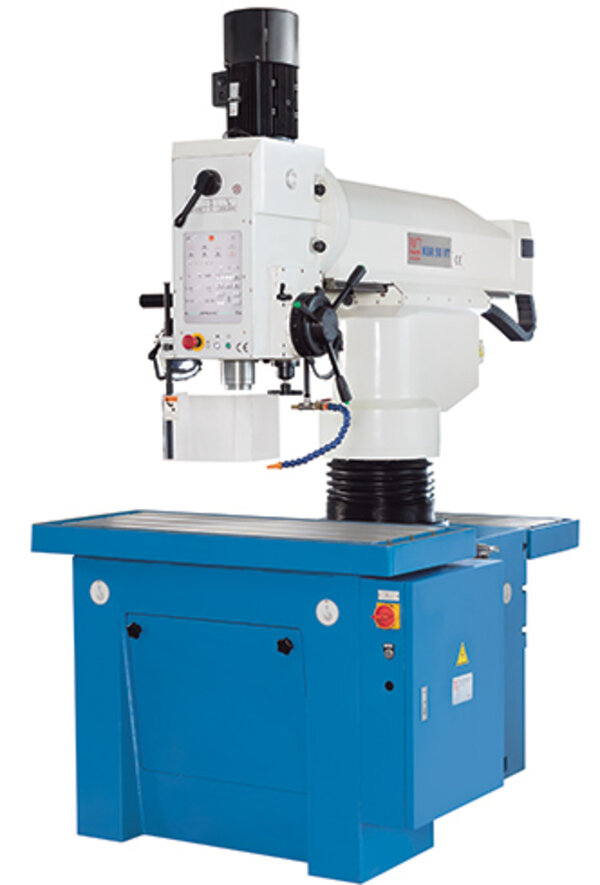

РАДИАЛЬНО-СВЕРЛИЛЬНЫЙ СТАНОК

KSR 50 VT

Арт. : 862366

“Tool to the workpiece” is the motto of the high-speed radial drilling machines of the KSR series. They offer unique flexibility with clamping surfaces for different applications on three machine sides. The KSR VT also has an electronically controlled servo quill feed and a touchscreen operating display, which supports the selection of the correct machining parameters for drilling and thread cutting. The ideal solution for single and small series production, which is often used in maintenance as well as in tool and steel construction.

  • Unique operating concept
  • 3 work stations
  • Expanded control of machine functions
  • Servomotor-driven quill feed
  • Linear guides for smooth, high-precision movement of the arm
  • 3-year Warranty on the Touchscreen
Готов к отправке
Рабочая зона
Макс. диаметр сверления 50 мм
Нарезаемая резьба, сталь M 32
Вылет 960 мм
Расстояние торец шпинделя/стол 760 мм
Диапазон поворота головки ± 90°
Диаметр колонны 220 мм
Зажимная поверхность стола 1200 мм x 505 мм
Ход колонны 400 мм
Ход пиноли 200 мм
Технологический ход
Технологический ход верхней траверсы 590 мм
Главный шпиндель
Зажим шпинделя 4 MK
Частота вращения шпинделя (бесступ.) 50 об/мин - 2000 об/мин
Подача
Подачи 1 мм/мин - 300 мм/мин
Мощность
Мощность двигателя гл. привода 3 кВт
Мощность двигателя вертик. хода 1,5 кВт
Мощность двигателя подачи 1,26 кВт
Мощность двигателя гидравл. насоса 0,37 кВт
Мощность двигателя насоса СОЖ 0,085 кВт
Размеры и масса
Габариты (Д х Ш х В) 1,72 м x 1,2 м x 2,25 м
Масса 2740 кг

  • Table, column, male die and gear head are made of thick-walled high-grade cast-iron and the entire machine structure features high-quality components and precision machined surfaces
  • The large work area can be expanded by mounting optional swivel and angle tables for a wide variety of clamping and machining options
  • The male die features a low-maintenance, very rigid design and runs smoothly in two large linear roller guideways, allowing exact positioning with minimal effort
  • The entire machine is extremely smooth running for effortless operation in a production environment
  • Column and male die are equipped with hydraulic clamping fixtures

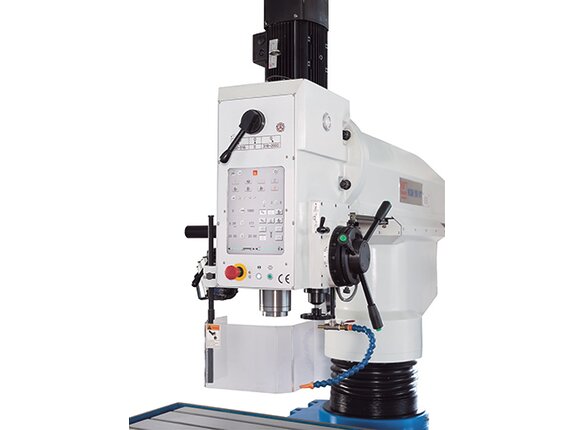

  • Main spindle drive with 2 gear steps, infinitely variable speed in each gear step
  • For angular bores, the drill head can be rotated 45° in either direction
  • A central lubrication system simplifies maintenance

Electronically controlled servo quill feed

  • A servo-motor provides infinitely variable control of the quill feed
  • The depth stop is set electronically with a positioning accuracy of +/- 0.1 mm

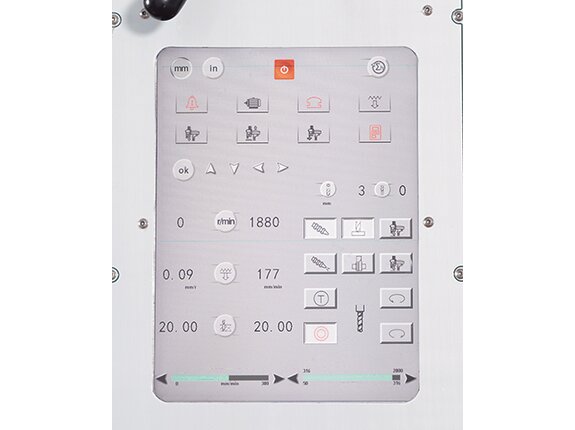

Improved functionality and improved layout of the large touchscreen display

  • All machine functions are controlled and displayed on the touchscreen
  • Measuring units for input and display can be selected by the operator (mm or inch)
  • In Thread Cutting Mode, the quill will automatically reverse direction upon reaching the selected thread depth
  • Various alarm screens warn the operator in case of operational errors and display information on the operational state
  • The control software also provides recommendations for rpm and feed in relation to the desired drill size
  • The high-performance coolant system is activated at the touchscreen

дисплей с сенсорным экраном Арт.:
дисплей с сенсорным экраном
дисплей с сенсорным экраном Арт.:
дополнительные зажимные поверхности сбоку и сзади
дополнительные зажимные поверхности сбоку и сзади Арт.:
ящичный стол
ящичный стол Арт.:
поворотный горизонтальный стол
поворотный горизонтальный стол Арт.:
освещение рабочей зоны
освещение рабочей зоны Арт.:
СОЖ
СОЖ Арт.:
резьбонарезное устройство
резьбонарезное устройство Арт.:
переходные втулки
переходные втулки Арт.:
инструмент для обслуживания
инструмент для обслуживания Арт.:
руководство по эксплуатации
руководство по эксплуатации Арт.:
