Szczegóły produkty
- Całkowita zabudowa, zabezpiecza przed zanieczyszczenie brudem i opiłkami stali
- Z 3 promiennymi rowkami T-owymi
- Stół nastawczy obraca się na dużej prowadnicy pudełkowej
- Bardzo skuteczny zacisk ciągnie stół nastawczy prosto w dół, bez jakiejkolwiek zmiany pozycji
- Bardzo niski profil
- Żłobek prowadnika u poziomej płaszczyzny podstawy
- Do szybkiego ręcznego toczenia, ślimacznica może być odłączona od przekładni ślimakowej poprzez przesunięcie dźwigni
- Stół nastawczy z 360° skalą
- Może być użyty pionowo
- Bez-luz ślimaka i przekładni ślimakowej jest regulowany
- Stopniowanie skali koła ręcznego 10”
- Koło ręczne może być zastąpione płytą podziałową
Dokładność (max. odchylenie)
- Współosiowość płaszczyzny stołu 300 : 0.015
- Współosiowość ustawienia< = 0.015
- Równoległość ustawieniado powierzchni podstawy podstawy 300 : 0.02
- Odchylenie współosiowości z prześwitem stołu do gwintowania < = 0.010
- Równoległość osi do powierzchni nastawczej 0.03
- Równoległość osi do rowka w pionowej powierzchni nastawczej 0.02
- Parallelism between vertical setup surface and connecting axis taper center-tailstock center 0.02
- Równoległość pomiędzy rowkiem w pionowej powierzchni nastawczej i osi łącznikowej pomiędzy kłami 0.02
- Dokładność podziałki 45"
Dane techniczne
Waga
7,25 kg
Średnica
100 mm
Proporcja
1:90
Ustawienie (mocowania)
horiz. und vert.
Wysokość
85 mm
Szerokość
118 mm
Wysokość w kłach
90 mm
Szerokość rowków powierzchni mocowania
10 mm
Szerokość rowków tarczy obrotowej
10 mm
Głębokość
150 mm
Stożek Morsea
2 MT

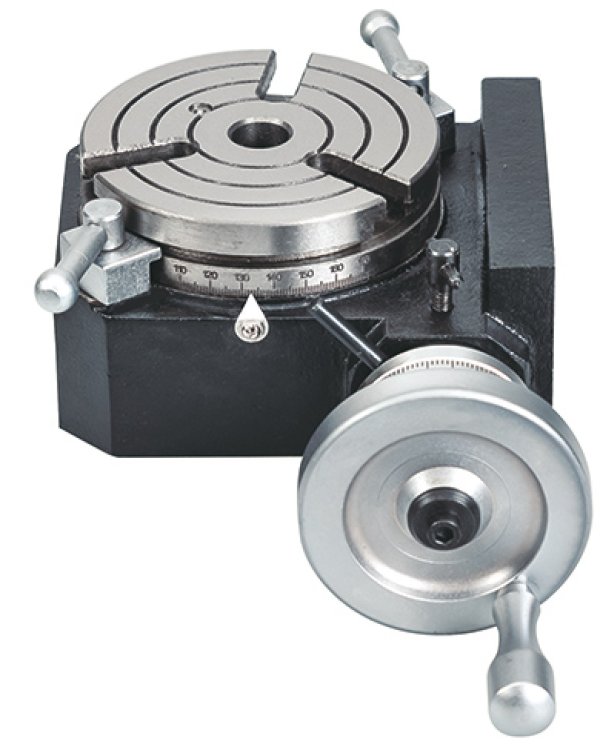

Stół okrągły RT 100
280,00 €
bez VAT
Stół okrągły jest uniwersalnym przyrządem do pozycjonowania detalu dokładnie pod kątem, aby obrabiać go na powierzchni czołowej lub bocznej. Detal jest mocowany przy tym na stole rowkowym lub możliwe jest montowanie przyrządów do mocowania detali. W ten sposób można wiercić okręgi otworów oraz frezować krzywe. Możliwość doposażenia wielu modeli z urządzeniami indeksującymi do dzielenia pośredniego.
- Kompaktowa konstrukcja
- Możliwość rozbudowy do dzielenia pośredniego
