| Przestrzeń robocza |
| Długość resztkowa |
105 mm |
| Napęd |
| Prżekładnia, stałe obciążenie |
4 kW |
| Częstotliwość sieciowa |
50 Hz |
| Moc, pompa hydrauliczna |
1,1 kW |
| Moc, pompa chłodzenia |
0,12 kW |
| Napięcie zasilania |
400 V |
| Wymiary i waga |
| Wymiary ogólne (długość x szerokość x wysokość) |
3,85 m x 1,7 m x 2,45 m |
| Waga |
3.250 kg |
| attributes.MEG-000004.MER-002798 |
7.000 mm |
| attributes.MEG-000004.MER-002811 |
41 mm |
| attributes.MEG-000004.MER-002812 |
1,3 mm |
| Wydajność cięcia |
| Wydajność cięcia 0° okrągło |
560 mm |
| Wydajność cięcia 0° płasko (długość x szerokość) |
810 mm x 530 mm |
| Wydajność cięcia 45° okrągło L |
520 mm |
| Wydajność cięcia 45° okrągło P |
520 mm |
| Wydajność cięcia 45° płasko L (długość x szerokość) |
540 mm x 520 mm |
| Wydajność cięcia 45° płasko P (długość x szerokość) |
540 mm x 520 mm |
| Wydajność cięcia 0° kwadrat |
540 mm x 540 mm |
| Wydajność cięcia ( + ) 30° okrągło |
560 mm |
| Wydajność cięcia ( + ) 30° płasko |
450 mm x 660 mm |
| attributes.MEG-000013.MER-002801 |
520 mm x 520 mm |
| attributes.MEG-000013.MER-002802 |
520 mm x 520 mm |
| attributes.MEG-000013.MER-002803 |
540 mm x 540 mm |
| attributes.MEG-000013.MER-002804 |
560 mm |
| attributes.MEG-000013.MER-002805 |
540 mm x 660 mm |
| attributes.MEG-000013.MER-002806 |
540 mm x 540 mm |
| attributes.MEG-000013.MER-002813 |
15 m/min - 120 m/min |
| attributes.MEG-000013.MER-002807 |
330 mm |
| attributes.MEG-000013.MER-002808 |
330 mm x 330 mm |
| attributes.MEG-000013.MER-002810 |
540 mm x 330 mm |
Design and Construction

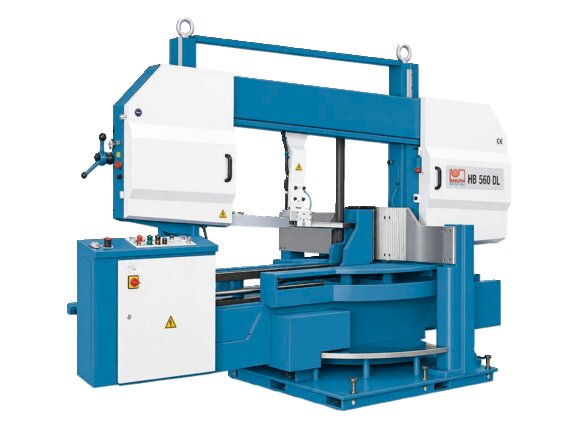

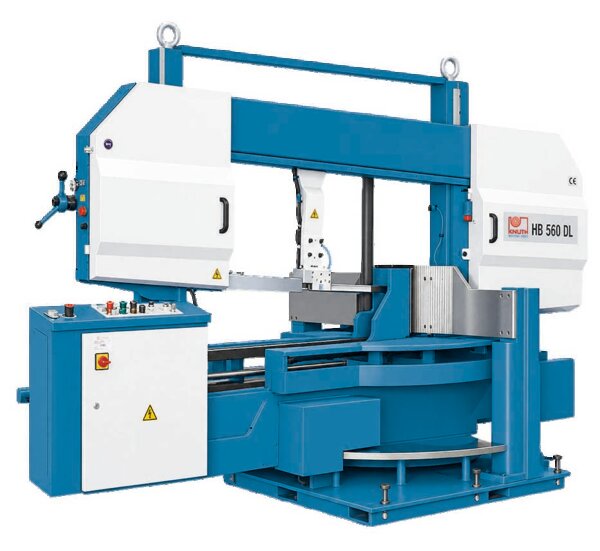

• Semi-automatic horizontal double-mitre band saw with a double-column design
• Robust, torsion-resistant welded construction with a monoblock saw frame for smooth operation and a long service life
• Linear guides for precise movement of the saw carriage
• Hydraulically controlled feed movement for consistent cuts
• Saw arm that can be swivelled for mitre cuts on both sides from +45° to −60°
• 3° saw frame tilt for improved cutting performance and longer service life
• Infinitely variable band speed
Equipment
• Hydraulic saw feed with cutting pressure control
• Hydraulic material clamping
• Automatic band breakage monitoring
• The saw band guide automatically adjusts to the optimum position
• High-performance coolant system with fine filter element
• Digital angle display for precise mitre adjustment
• Infinitely variable feed speed and cutting force enable a wide range of machining applications with just one saw blade
• Hydraulic saw frame feed with pressure control system (PAS) for adaptation to any sawing task
• Optimised settings for profiles, solid material and various workpiece materials
• Saw frame lifts after the cut is complete
• Automatic stroke height limitation via optical sensor
• Hydraulic saw frame feed with pressure control system (PAS) for adaptation to any sawing task
• Pressure gauge for monitoring band tension
• Band breakage monitoring, coolant system and chip brush as standard
Application
The HB DL is particularly suitable for:
• Metalworking and steel construction
• Mechanical engineering and manufacturing
• Batch cutting with mitre cuts
• Machining of tubes, sections and solid material
Options
• With a wide range of accessories, the models in this series can be adapted to meet specific requirements
• Roller conveyors and bundle clamping systems are available as optional extras
• In addition, the equipment can be supplemented with minimal quantity lubrication (MMS) and a laser cut-line indicator
Your Advantages
• The HB DL combines precision, flexibility and cost-effectiveness in a single machine
• It is the ideal solution for companies that value precise mitre cuts, high process reliability and durable technology
