CESOIA MECCANICA

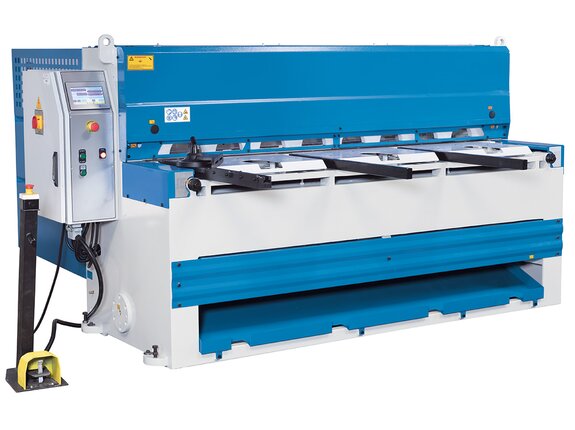

KMT RNC 2004

Questa macchina è già preconfigurata dai nostri tecnici ed è dotata di serie dei seguenti optional: MONITOUCH HMI di Fuji Electric, arresto posteriore da 1000 mm con premilamiera ed un finecorsa angolare regolabile

Telaio macchina

• Il telaio della macchina è una struttura in acciaio completamente saldata, molto stabile, con guida a slitta per la trave portalama.
• La guida di precisione garantisce tagli netti e le lame speciali fornite di serie consentono anche la lavorazione di lamiere in acciaio inossidabile.
• Le lame superiori sono utilizzabili su due lati, mentre gli elementi di taglio inferiori dispongono di 4 taglienti.
• Un premilamiera continuo e rigido fissa la lamiera saldamente davanti alla linea di taglio.

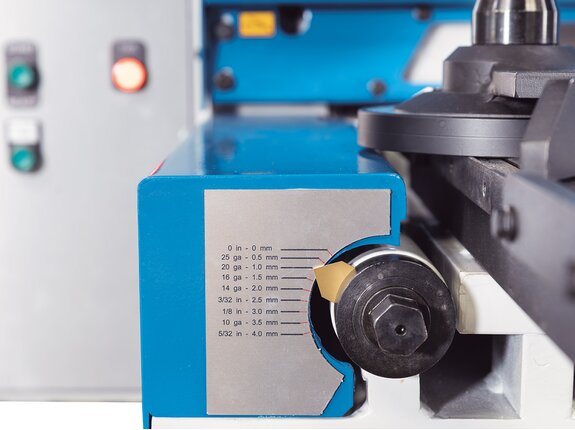

• Il gioco tra i taglienti ottimale può essere regolato manualmente

Design ergonomico

• La funzione "Return to Sender" di una cesoia a ghigliottina è una caratteristica innovativa che riporta automaticamente la lamiera tagliata nella posizione dell'operatore. Questa funzione aumenta notevolmente l'efficienza del flusso di lavoro e la sicurezza dell'operatore.
• Il rigiro finecorsa laterale semplifica l'allineamento preciso della lamiera perpendicolarmente alla linea di taglio.

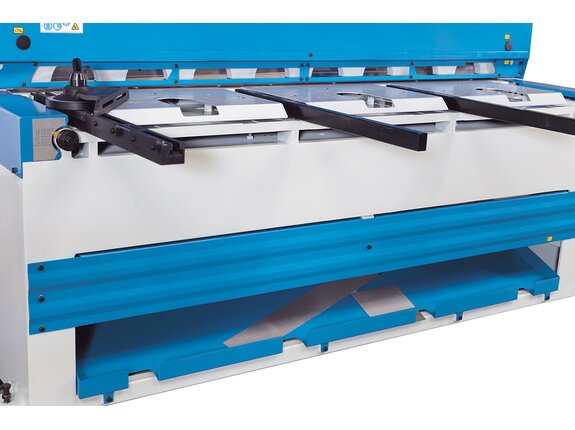

• Robusti bracci assicurano un adeguato supporto per le lamiere di grandi dimensioni
• Rulli di supporto materiale, integrati nel piano di lavoro, facilitano la movimentazione del pezzo ed evitano graffi sulla superficie del pezzo.
• Con l'interruttore a pedale mobile, l'operatore lavora in modo flessibile ed ha entrambe le mani libere per il pezzo.
• L'illuminazione a LED della linea di taglio proietta un'ombra chiaramente visibile sulla linea di taglio.
• Inoltre, il design intelligente del carter della macchina consente una vista verticale per un allineamento preciso del pezzo con il segno di tracciatura
• Tutti i punti di lubrificazione e le viti di regolazione sono facilmente accessibili per facilitare la regolare manutenzione.

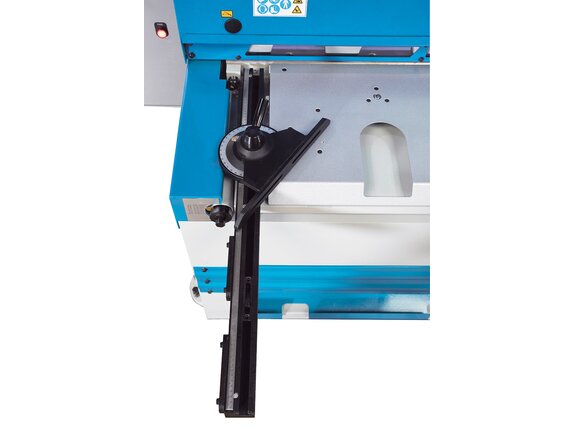

• Un finecorsa angolare regolabile può essere montato su quello laterale ed è disponibile come optional

Riscontro posteriore e controllo

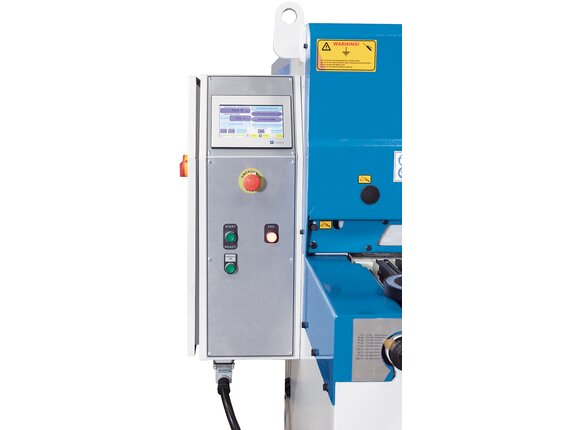

• Questa macchina è dotata di serie del pannello di controllo MONITOUCH Human Machine Interface (HMI) di Fuji Electric e offre funzionalità uniche e una programmazione semplice e veloce
• Il finecorsa posteriore motorizzato, con corsa prolungata a 1000 mm, assicura un posizionamento preciso in modalità automatica, semiautomatica e manuale

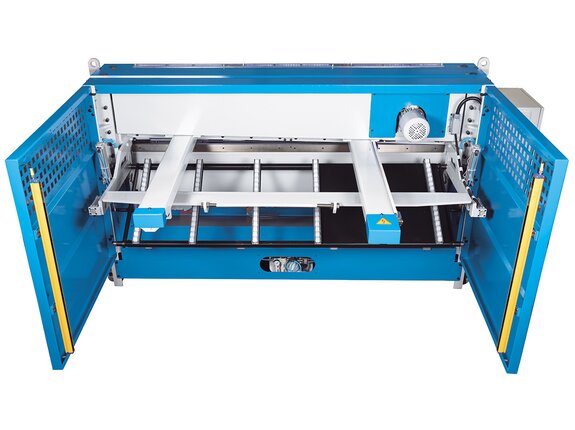

• Il premilamiera pneumatico è reversibile e può condurre la lamiera tagliata verso la parte anteriore o quella posteriore della macchina
• L'area di lavoro del riscontro posteriore è facilmente accessibile ed è protetta da una barriera ottica di sicurezza

Dotazione

• Componenti elettrici di alta qualità garantiscono un funzionamento affidabile e un'elevata disponibilità

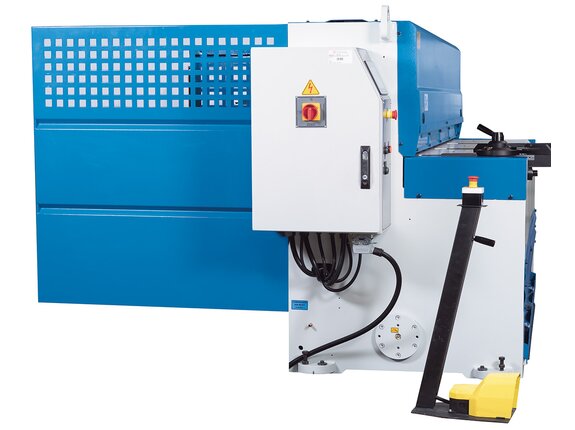

• Il carter della macchina offre la massima sicurezza, è progettato per un uso pratico ed è realizzato con materiali di alta qualità.

Dotazione standard

• Monitouch HMI per il controllo NC
• Finecorsa posteriore aumentato a 1.000 mm
• Arresto angolare regolabile 0-180°
• Premilamiera pneumatico con funzione di reset
• Illuminazione sulle linee di taglio
• Protezione dita
• Barriera ottica
• Lama superiore con 2 taglienti / lama inferiore con 4 taglienti
• Pedale con interruttore di emergenza
• Arresto laterale con scala graduata e cave a T
• Bracci di supporto
• Regolazione manuale del gioco tra i taglienti
• Funzione manuale Return to Sender
• Tavola con rulli di supporto materiale
• Manuale d'uso
