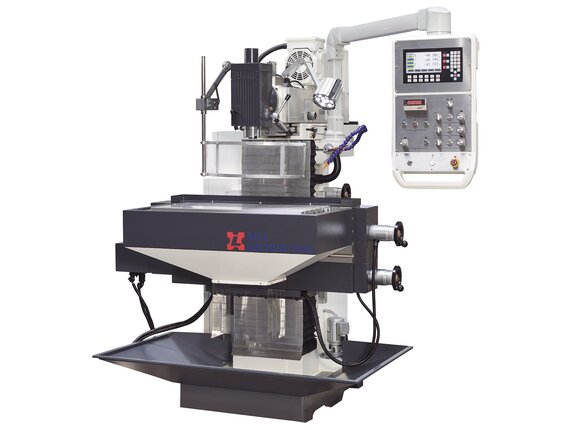

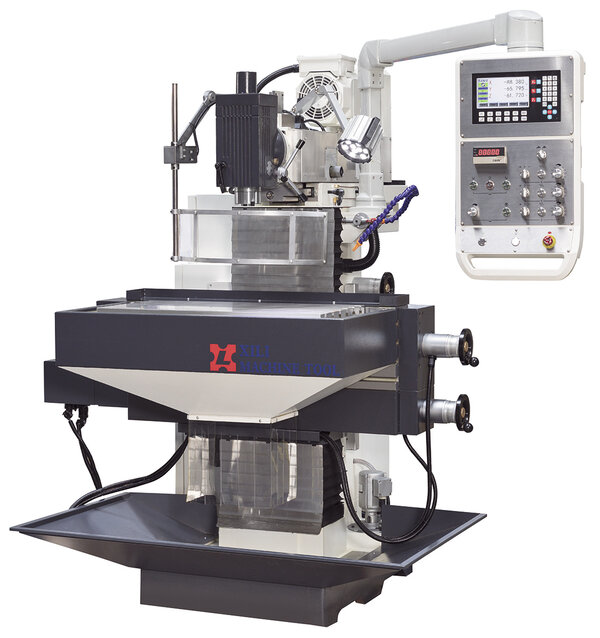

MÁQUINA DE FRESADO DE HERRAMIENTAS

WF M 500

Diseño de la máquina

• La columna de la máquina, fabricada en fundición gris de alta calidad, garantiza rigidez dinámica y precisión duradera.
• Las guías planas de gran anchura en los ejes Y y Z garantizan estabilidad bajo carga elevada.
• Una guía de cola de milano en el eje X garantiza alta capacidad de carga y rigidez frente al vuelco en este eje.
• Además, esta construcción ofrece excelentes propiedades de amortiguación y la posibilidad de una compensación de desgaste finamente ajustable. Esto la hace especialmente adecuada para tareas de mecanizado con altas exigencias de estabilidad.
• Las amplias superficies de sujeción verticales y horizontales, junto con el diseño compacto y universal, ofrecen soluciones para requisitos de mecanizado complejos.

Husillo vertical y accionamiento

• Un cabezal de fresado vertical orientable, de diseño esbelto y compacto, permite la máxima flexibilidad con el mínimo espacio requerido.
• La carcasa con nervaduras proporciona alta rigidez y una disipación óptima del calor.
• La fácil orientación amplía las opciones de mecanizado y aumenta la versatilidad de la fresadora universal.
• El pinol desplazable permite además realizar taladros en ángulo.
• Para obtener un alto par en la herramienta, las velocidades del husillo son regulables mediante un inversor moderno en dos etapas de velocidad.

Husillo horizontal

• Para utilizar el husillo horizontal, el cabezal vertical puede girarse fuera del área de trabajo.
• El dispositivo y la guía previstos para ello hacen que este proceso sea rápido y sencillo.
• Para el uso de portafresas largos, el equipamiento estándar incluye un contrapunto de soporte robusto.
• El diseño sólido de la construcción permite una alta capacidad de arranque de viruta o el uso de varias herramientas simultáneamente.
• Los portafresas largos incluidos en el suministro están completamente equipados con casquillos y bujes.

Alimentación

• Los potentes servomotores permiten velocidades de avance infinitamente variables y avances rápidos en todos los ejes
• Altas velocidades de avance rápido para tiempos de parada más cortos
• Los husillos de bolas precargados en todos los ejes garantizan un posicionamiento preciso, sin sacudidas ni holguras, con un desgaste mínimo para una larga vida útil de la herramienta

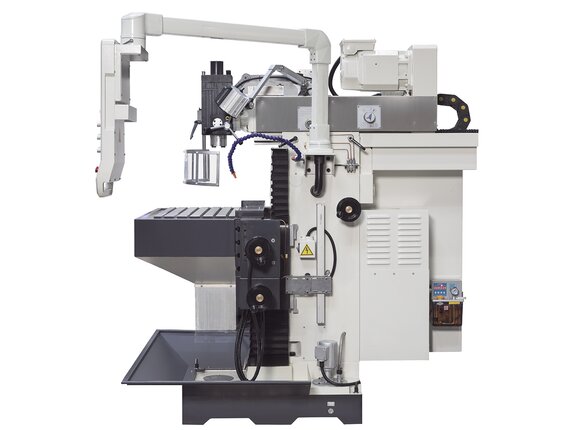

• Microcontrol a través de ruedas manuales que ofrecen la misma manipulación y posicionamiento que una máquina convencional, pero más suave y más precisa
• Tecnología de producción en grandes series fiable y sin mantenimiento

Equipos

• Las máquinas están equipadas de serie con un completo paquete de accesorios.
• El suministro incluye un indicador de posición con reglas lineales, iluminación de trabajo LED, elementos anti-vibración de alta calidad, un juego de portafresas largos y un mandril de boquilla con boquillas.
• El sistema de enfriamiento está integrado en la base y es de fácil mantenimiento.

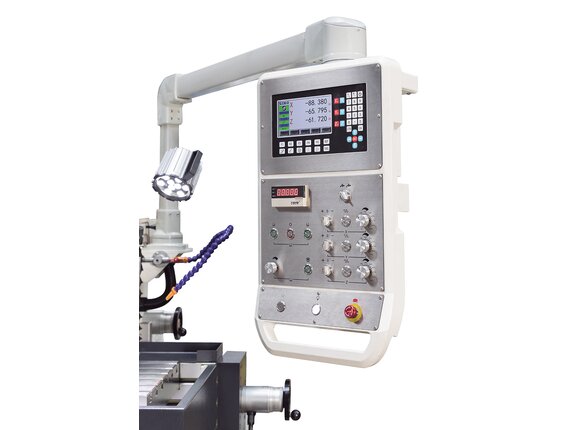

• El panel de control está montado en un largo brazo de soporte en voladizo que el operario puede colocar según sus necesidades
• La lubricación central automática abastece de forma fiable todos los puntos de lubricación con lubricante, facilitando así el mantenimiento diario.

Indicador de posición

• La pantalla en color de alta resolución y la potente CPU permiten útiles funciones de cálculo y coordenadas en numerosos idiomas para un manejo claro e intuitivo.
• Una mayor precisión de trabajo y una menor tasa de errores contribuyen a aumentar la productividad y la seguridad en la producción.
• El diseño robusto del indicador y las contrastadas reglas lineales permiten un funcionamiento prácticamente libre de mantenimiento y una alta fiabilidad.

Equipo estándar

• Panel de control con indicador de posición
• Tornillos de bolas y servoaccionamientos directos en todos los ejes
• Alimentación automática en todos los ejes
• Ruedas manuales electrónicas
• Contrapunto de soporte para portafresas largos
• Accesorios para fresado
• Sistema automático de lubricación central
• Cubierta protectora de altura ajustable
• Sistema de enfriamiento
• Luces de trabajo LED
• Soportes articulados
• Herramientas de trabajo
• Manual de instrucciones

El diseño probado con husillo de fresado horizontal y vertical, junto con amplias mesas de trabajo horizontales y verticales, permite adaptarse a casi cualquier tarea de producción.

Esta máquina es por tanto ideal para la construcción de prototipos, la fabricación de utillaje y la formación.
