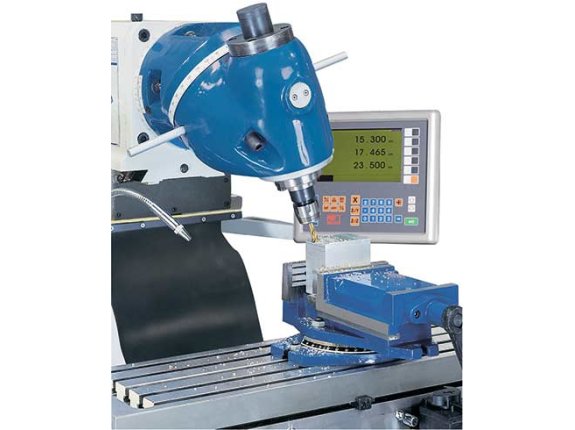

Testa di fresatura orientabile su 2 piani

Testa di fresatura orientabile su 2 piani

Dispositivo per fresatura orizzontale (incluso nella dotazione standard)

Dispositivo per fresatura orizzontale (incluso nella dotazione standard)

Avanzamento automatico

Avanzamento automatico

UWF 1.1 - Con testa per fresatura universale ed avanzamento automatico sugli assi X ed Y
Testa di fresatura orientabile su 2 piani
Dispositivo per fresatura orizzontale (incluso nella dotazione standard)
Avanzamento automatico

FRESATRICE UNIVERSALE

UWF 1.1

SKU : 362693

La fresatrice è dotata di una grande tavola di serraggio e di una testa di fresatura universale orientabile, che può essere inclinata su due piani e anche posizionata orizzontalmente. Perciò la serie UWF copre pressoché tutta l’area di utilizzi di una fresatrice universale. Un avanzamento automatico commutabile tramite la trasmissione aziona gli assi X e Y. L’asse Z può venire spostato tramite traslazione rapida. Le guide a coda di rondine su tutti gli assi sono regolabili con precisione. Con la sua ricca dotazione, la UWF 1.1 è ideale per la produzione di singoli pezzi e le officine di riparazione e formazione.

  • Testa di fresatura universale orientabile su 2 livelli
  • Controsupporto per la testa di fresatura per lavorare in orizzontale
  • Avanzamento servoassistito sugli assi X e Y
  • Dotazione di serie completa
A pronta consegna
Area utile di lavoro
Dimensione tavola 1120 mm x 260 mm
Capacità max. di carico sulla tavola 250 kg
Cave a T, quantità 3 pz
Cave a T (ampiezza x distanza) 14 mm x 63 mm
Corsa asse X 600 mm
Corsa asse Y 240 mm
Corsa asse Z 380 mm
Testa di fresatura verticale
Velocità mandrino (verticale) 45 1/min - 1660 1/min
Attacco mandrino SK 40 DIN 2080
Sbalzo 60 mm - 500 mm
Distanza mandrino verticale - superficie tavola 100 mm - 480 mm
Orientabilità testa di fresatura 360 °
Avanzamento rapido
Avanzamento rapido asse Z 422 mm/min
Avanzamento
Velocità d'avanzamento asse X 24 mm/min - 402 mm/min
Velocità d'avanzamento asse Y 24 mm/min - 402 mm/min
Potenza azionamento
Potenza motore azionamento principale 2,2 kW
Dimensioni e peso
Dimensioni (lungo x larghezza x altezza) 1,66 m x 1,5 m x 1,73 m
Peso 1480 kg

  • Robusto telaio macchina con ampie guide a coda di rondine regolabili su tutti gli assi
  • Stabile testa per fresatura universale orientabile su due piani praticamente con qualsiasi angolo
  • Avanzamento tavola automatico con funzione di rapido sugli assi X ed Y
  • Sollevamento motorizzato in direzione Z

Indicatore di posizione su 3 assi SKU:
Indicatore di posizione su 3 assi
Indicatore di posizione su 3 assi SKU:
Supporto esterno per fresatura orizzontale
Supporto esterno per fresatura orizzontale SKU:
Mandrino portafrese con pinze 4, 5, 6, 8, 10, 12, 14, 16 mm
Mandrino portafrese con pinze 4, 5, 6, 8, 10, 12, 14, 16 mm SKU:
Albero portafresa lungo Ø 32 mm
Albero portafresa lungo Ø 32 mm SKU:
Ciruito di raffreddamento
Ciruito di raffreddamento SKU:
Lampada a LED
Lampada a LED SKU:
Manuale d'uso
Manuale d'uso SKU:
