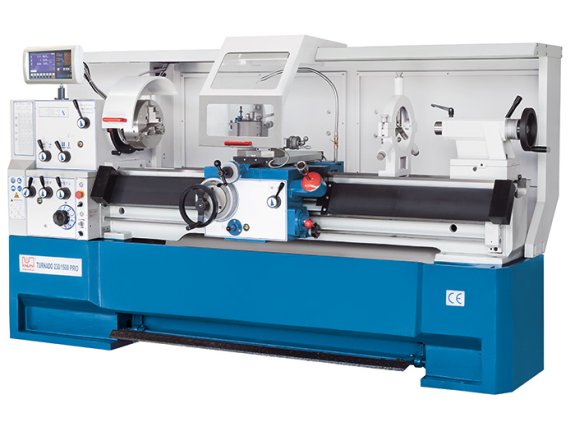

UNIVERZÁLNÍ SOUSTRUH

Turnado 280/1500 PRO

SKU : 320564

Stroje řady Turnado PRO jsou moderní verzí klasického soustruhu. Modely PRO jsou nejnovější generací našich univerzálních soustruhů, které se osvědčují již 20 let. Díky konstantní řezné rychlosti, rychloposuvům a rozšířenému rozsahu otáček řízenému invertorem poskytují tyto modely vysoce výkonné obrábění, vynikající kvalitu povrchu a časovou efektivitu. Jsou snadno rozpoznatelné podle nového ergonomického designu obložení, který spojuje všechny funkce do jednoho celkového konceptu.

  • plynule regulovatelný rozsah otáček
  • suport s motorem pro rychloposuv
  • bohaté standardní příslušenství
  • konstantní řezná rychlost
Připraveno k okamžitému dodání
Pracovní prostor
Šířka hrotů 1500 mm
Výška hrotů 280 mm
Oběžný průměr nad ložem 560 mm
Oběžný průměr stroje nad můstkem 785 mm
Oběžný průměr nad suportem 355 mm
Délka mostu 170 mm
Šířka lože 350 mm
Dráha pojezdu
Dráha pojezdu - osa X 316 mm
Dráha pojezdu - osa Z1 130 mm
Rozsah naklápění horních saní ± 52°
Hlavní vřeteno
Rozsah otáček, nízké 25 1/min - 200 1/min
Rozsah otáček, vysoké 200 1/min - 1600 1/min
Vrtání vřetena 80 mm
Upnutí vřetena Camlock D1-8
Kužel vřetena 7 MK
Posuv
Posuv - osa X 0,02 mm/ot. - 0,573 mm/ot.
Posuv - osa Z 0,059 mm/ot. - 1,646 mm/ot.
Řezání závitů
Řezání závitů, metrické 0,2 mm - 14 mm
Řezání závitů, diametrální (50) 4-112 DP
Řezání závitů, modulové 0,1 mm - 7 mm
Řezání závitů, whitworth (60) 2-112 TPI
Koník
Průměr pinoly koníku 75 mm
Kužel koníku MK 5
Zdvih pinoly koníku 180 mm
Příčné nastavení koníku ± 12 mm
Výkony pohonů
Výkon motoru hlavního pohonu 7,5 kW
Míry a váhy
Rozměry 2,84 m x 1,15 m x 1,46 m
Hmotnost 2370 kg

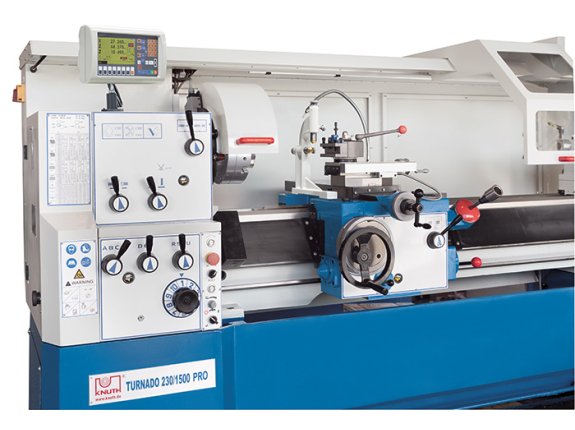

  • S novým suportem, rychloposuvem a moderním ergonomickým krytem stroje pokračuje série PRO soustruhů Turnado ve své úspěšné tradici
  • Těžké, silně žebrované lože stroje, stabilní vřeteník a masivní, jednodílný litinový podstavec tvoří osvědčený základ stroje
  • Vyjímatelný můstek umožňuje obrábění krátkých obrobků s velkým průměrem
  • Předloha a moderní elektronická regulační technika silného pohonu hlavního vřetena zajišťují vysoký točivý moment a široké spektrum počtu otáček
  • Vysoce přesné, předpjaté uložení vřetena zaručuje vynikající oběh a vysokou nosnost
  • Všechna vedení jsou samozřejmě nastavitelná
  • Ozubená kola, převodové hřídele a dráhy pro vedení lože jsou kaleny a vybroušeny pro tichý chod a dlouhou životnost
  • Suportová skříň běží v olejové lázni, je bezúdržbová a spolehlivá
  • Centrální mazání v suportu dodává mazivo do vodicích drah a zjednodušuje údržbu stroje
  • Doraz s jemným mikrometrovým nastavením zaručuje přesnost při opakování v ose Z
  • Pro soustružení kužele může být koník nastavován ze strany
  • Obsáhlé funkce jednotky zobrazení polohy X.Pos byly doplněny digitálním zobrazením otáček a snadno programovatelnými dodatečnými funkcemi
  • V-konstant - otáčky vřetene jsou při čelním soustružení přizpůsobovány měnícímu se průměru obrobku - téměř konstantní řezná rychlost na hrotu nože zaručuje kvalitu povrchu, která je srovnatelná s výsledky soustružení na CNC strojích

3osý indikátor polohy X.pos 3.2 VC SKU:
  • Díky integraci více funkcí poskytuje tato nová generace tříosých digitálních indikací mnohem lepší kontrolu nad obráběcími procesy, což snižuje prostoje a chybovost
  • Nová generace displejů využívá navíc technologii system-on-chip integrace všech funkcí na jednom čipu, díky tomu je design kompaktnější a zároveň spolehlivější. Kromě toho byl zvýšen výkon procesoru a displej byl zvětšen na 7 palců (17,8 cm), takže všechn
  • Plně uzavřený kryt je vyroben z vysoce kvalitní polyesterové fólie, která chrání před škodlivými atmosférami, prachem a výpary v dílenském prostředí a má vysokou odolnost vůči chemikáliím a většině průmyslových rozpouštědel
  • Optické stupnice: rozlišení 5 μm (0,005 mm) s vnějším hliníkovým krytem chránícím před olejem, chladicí kapalinou a třískami

Základní funkce

  • Rozlišení 0,005 mm
  • Řízení vřetena VYP/ZAP
  • Rozměrové jednotky s přepočtem palcových/metrických hodnot
  • Nastavení / reset aktuální polohy
  • Zobrazení souřadnic se přepíná mezi ABSOLUTNÍ/PŘÍRŮSTKOVÉ
  • Zobrazení poloměru/průměru
  • Souhrnné zapojení os Z1/Z2
  • Funkce kalkulačky

Rozšířené funkce

  • Zachování polohy osy při vypnuté indikaci
  • Vzorový výpočet roztečné kružnice
  • Přepínání poloměru/průměru
  • Referenční funkce pro měření nástrojů
  • Obrábění kulových ploch

Konstantní řezná rychlost

  • Otáčky se přizpůsobí poloměru obrobku - konstantní řezná rychlost a tím i rovnoměrná kvalita povrchu na libovolném průměru
3osý indikátor polohy X.pos 3.2 VC
3osý indikátor polohy X.pos 3.2 VC SKU:
  • Díky integraci více funkcí poskytuje tato nová generace tříosých digitálních indikací mnohem lepší kontrolu nad obráběcími procesy, což snižuje prostoje a chybovost
  • Nová generace displejů využívá navíc technologii system-on-chip integrace všech funkcí na jednom čipu, díky tomu je design kompaktnější a zároveň spolehlivější. Kromě toho byl zvýšen výkon procesoru a displej byl zvětšen na 7 palců (17,8 cm), takže všechn
  • Plně uzavřený kryt je vyroben z vysoce kvalitní polyesterové fólie, která chrání před škodlivými atmosférami, prachem a výpary v dílenském prostředí a má vysokou odolnost vůči chemikáliím a většině průmyslových rozpouštědel
  • Optické stupnice: rozlišení 5 μm (0,005 mm) s vnějším hliníkovým krytem chránícím před olejem, chladicí kapalinou a třískami

Základní funkce

  • Rozlišení 0,005 mm
  • Řízení vřetena VYP/ZAP
  • Rozměrové jednotky s přepočtem palcových/metrických hodnot
  • Nastavení / reset aktuální polohy
  • Zobrazení souřadnic se přepíná mezi ABSOLUTNÍ/PŘÍRŮSTKOVÉ
  • Zobrazení poloměru/průměru
  • Souhrnné zapojení os Z1/Z2
  • Funkce kalkulačky

Rozšířené funkce

  • Zachování polohy osy při vypnuté indikaci
  • Vzorový výpočet roztečné kružnice
  • Přepínání poloměru/průměru
  • Referenční funkce pro měření nástrojů
  • Obrábění kulových ploch

Konstantní řezná rychlost

  • Otáčky se přizpůsobí poloměru obrobku - konstantní řezná rychlost a tím i rovnoměrná kvalita povrchu na libovolném průměru
3čelisťové sklíčidlo Ø 315 mm
3čelisťové sklíčidlo Ø 315 mm SKU:
Upínací deska 4-B Ø 350 mm
Upínací deska 4-B Ø 350 mm SKU:
Upínací lícní deska Ø 450 mm
Upínací lícní deska Ø 450 mm SKU:
Rychlovýměnný držák nožů WC
Rychlovýměnný držák nožů WC SKU:
Rychlovýměnný držák nožů WCD 32150
Rychlovýměnný držák nožů WCD 32150 SKU:
Systém chlazení chladicí kapalinou
Systém chlazení chladicí kapalinou SKU:
Pohyblivá a pevná luneta
Pohyblivá a pevná luneta SKU:
Rychloposuv pro osu X a Z
Rychloposuv pro osu X a Z SKU:
Stěna chránící proti stříkající kapalině
Stěna chránící proti stříkající kapalině SKU:
Ochrana sklíčidla
Ochrana sklíčidla SKU:
Nožní brzda
Nožní brzda SKU:
LED pracovní světlo
LED pracovní světlo SKU:
Redukční pouzdro
Redukční pouzdro SKU:
Pevný hrot (středicí hrot)
Pevný hrot (středicí hrot) SKU:
Nástroje obsluhy
Nástroje obsluhy SKU:
Provozní návod
Provozní návod SKU:
Podélný doraz s mikrometrovým nastavením
Podélný doraz s mikrometrovým nastavením SKU:
Závitové hodinky
Závitové hodinky SKU:
Nastavitelný kryt pro pracovní prostor
Nastavitelný kryt pro pracovní prostor SKU:

3osý indikátor polohy X.pos 3.2 VC

  • Díky integraci více funkcí poskytuje tato nová generace tříosých digitálních indikací mnohem lepší kontrolu nad obráběcími procesy, což snižuje prostoje a chybovost
  • Nová generace displejů využívá navíc technologii system-on-chip integrace všech funkcí na jednom čipu, díky tomu je design kompaktnější a zároveň spolehlivější. Kromě toho byl zvýšen výkon procesoru a displej byl zvětšen na 7 palců (17,8 cm), takže všechn
  • Plně uzavřený kryt je vyroben z vysoce kvalitní polyesterové fólie, která chrání před škodlivými atmosférami, prachem a výpary v dílenském prostředí a má vysokou odolnost vůči chemikáliím a většině průmyslových rozpouštědel
  • Optické stupnice: rozlišení 5 μm (0,005 mm) s vnějším hliníkovým krytem chránícím před olejem, chladicí kapalinou a třískami

Základní funkce

  • Rozlišení 0,005 mm
  • Řízení vřetena VYP/ZAP
  • Rozměrové jednotky s přepočtem palcových/metrických hodnot
  • Nastavení / reset aktuální polohy
  • Zobrazení souřadnic se přepíná mezi ABSOLUTNÍ/PŘÍRŮSTKOVÉ
  • Zobrazení poloměru/průměru
  • Souhrnné zapojení os Z1/Z2
  • Funkce kalkulačky

Rozšířené funkce

  • Zachování polohy osy při vypnuté indikaci
  • Vzorový výpočet roztečné kružnice
  • Přepínání poloměru/průměru
  • Referenční funkce pro měření nástrojů
  • Obrábění kulových ploch

Konstantní řezná rychlost

  • Otáčky se přizpůsobí poloměru obrobku - konstantní řezná rychlost a tím i rovnoměrná kvalita povrchu na libovolném průměru
