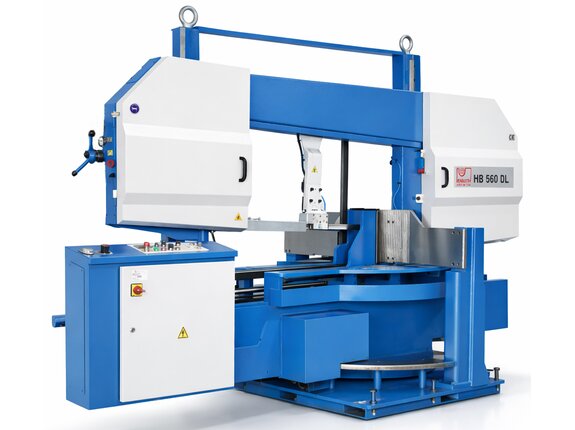

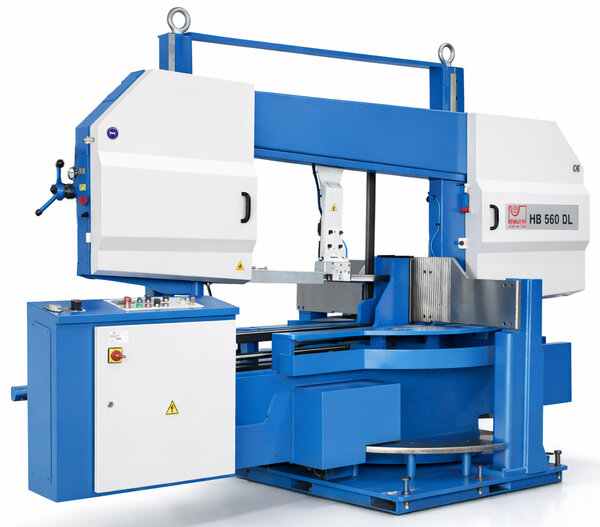

SIERRA DE CINTA DE INGLETE HORIZONTAL SEMIAUTOMÁTICA

HB 560 DL

SKU : 152804

La HB DL es una sierra de cinta de doble inglete semiautomática de alto rendimiento para cortes precisos y rentables en producción en serie. Gracias a su rango de pivote de hasta 60° y a su sólida construcción de doble columna, es ideal para cortes rectos y en inglete en material macizo, tubos y perfiles. La combinación de construcción robusta, sujeción hidráulica de la pieza e Indicador digital de ángulo garantiza la máxima precisión, comodidad operativa y seguridad del proceso en el uso diario.

  • Cortes en inglete precisos hasta 60°
  • Alta precisión de corte gracias a la guía de doble columna
  • Sujeción hidráulica de la pieza
  • Indicador digital para el control preciso del ángulo
Área de trabajo
Longitud residual 105 mm
Capacidad de corte
Capacidad de corte a 0° (redondo) 560 mm
Capacidad de corte a 0° (cuadrado) 540 mm x 540 mm
Capacidad de corte a 0º (plano) 810 mm x 530 mm
Capacidad de corte a 45° (cuadrado) Izq. 520 mm x 520 mm
Capacidad de corte a 45° (plano) (longitud x latitud) 540 mm x 520 mm
Capacidad de corte a 45° (redondo) Izq. 520 mm
Capacidad de corte a 45° (cuadrado) Der. 520 mm x 520 mm
Capacidad de corte a 45° (redondo) Der. 520 mm
Capacidad de corte a 45° (plano) Der. (longitud x latitud) 540 mm x 520 mm
Capacidad de corte a ( - ) 60° (redondo) 330 mm
Capacidad de corte a ( - ) 60° (cuadrado) 330 mm x 330 mm
Capacidad de corte a ( - ) 60° (plano) 540 mm x 330 mm
Capacidad de corte a ( + ) 30° (cuadrado) 540 mm x 540 mm
Capacidad de corte a ( + ) 30° (redondo) 560 mm
Capacidad de corte a ( + ) 30° (plano) 450 mm x 660 mm
Capacidad de corte a ( - ) 30° (redondo) 560 mm
Capacidad de corte a ( - ) 30° (plano) 540 mm x 660 mm
Capacidad de corte a ( - ) 30° (cuadrado) 540 mm x 540 mm
attributes.MEG-000013.MER-002813 15 m/min - 120 m/min
Capacidad de accionamiento
Accionamiento principal, cargas continuas 4 kW
Clasificación del motor de bomba hidráulica 1.1 kW
Clasificación del motor de bomba de enfriamiento 0.12 kW
Voltaje de alimentación 400 V
Frecuencia de la energía 50 Hz
Medidas y pesos
Longitud de la cuchilla (max) 7000 mm
attributes.MEG-000004.MER-002811 41 mm
attributes.MEG-000004.MER-002812 1.3 mm
Dimensiones generales (longitud x latitud x altura) 3.85 m x 1.7 m x 2.45 m
Peso 3250 kg

Construcción de la máquina

  • Sierra de cinta horizontal semiautomática de doble inglete con construcción de doble columna
  • Robusta estructura soldada resistente a la torsión con arco monobloque para un funcionamiento suave y una larga vida útil
  • Guías lineales para un movimiento preciso del arco de sierra
  • Avance hidráulico controlado para cortes uniformes
  • Arco giratorio para cortes a inglete por ambos lados de +45° a −60°
  • Inclinación del arco de 3° para un mejor rendimiento de corte y mayor vida útil de la hoja
  • Velocidad de la cinta regulable de forma continua

Equipamiento

  • Avance hidráulico con regulación de la presión de corte
  • Sujeción hidráulica del material
  • Control automático de rotura de la cinta
  • La guía de la cinta se ajusta automáticamente de forma óptima
  • Sistema de refrigeración de alto rendimiento con filtro fino
  • Indicador digital de ángulo para un ajuste preciso del inglete
  • La velocidad de avance y la fuerza de corte ajustables continuamente permiten una amplia gama de aplicaciones con una sola hoja
  • Avance hidráulico del arco con sistema de regulación de presión (PAS) para adaptarse a cualquier tarea de corte
  • Ajustes optimizados para perfiles, material macizo y diferentes materiales
  • El arco se eleva automáticamente al finalizar el corte
  • Limitación automática de altura mediante sensor óptico
  • Manómetro para controlar la tensión de la cinta
  • Control de rotura de cinta, sistema de refrigeración y cepillo para virutas incluidos de serie

Áreas de aplicación

  • Transformación de metales y construcción metálica
  • Fabricación y construcción de maquinaria
  • Cortes en serie a inglete
  • Mecanizado de tubos, perfiles y material macizo

Opciones

  • Gracias a una amplia gama de accesorios, los modelos de esta serie pueden adaptarse a requisitos específicos
  • Opcionalmente se pueden incorporar transportadores de rodillos y sistemas de sujeción de paquetes
  • Además, el equipamiento puede ampliarse con lubricación de cantidad mínima (MMS) y visualización láser de la línea de corte

Sus ventajas

  • La HB DL combina precisión, flexibilidad y rentabilidad en una sola máquina
  • Es la solución óptima para empresas que valoran los cortes a inglete precisos, una elevada seguridad de proceso y una tecnología duradera
