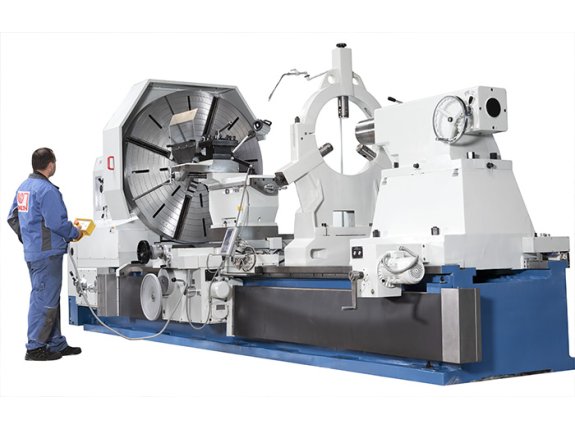

DL E Heavy 620/3000 - Konvenční výkonný soustruh pro práce, které vyžadují velký průměr soustruhu a velkou vzdálenost hrotů
21stupňová převodovka zaručuje vysoký točivý moment v celém jemně odstupňovaném rozsahu otáček od 2 otáček za minutu.

21stupňová převodovka zaručuje vysoký točivý moment v celém jemně odstupňovaném rozsahu otáček od 2 otáček za minutu.

Obsluha má k dispozici také kompaktní ruční ovládací jednotku pro spínání hlavního vřetena, která zajišťuje plnou kontrolu nad procesem i při složitých obráběcích operacích

Obsluha má k dispozici také kompaktní ruční ovládací jednotku pro spínání hlavního vřetena, která zajišťuje plnou kontrolu nad procesem i při složitých obráběcích operacích

Koníka lze motoricky nastavit (všechny modely od šířky hrotů 3 000 mm)

Koníka lze motoricky nastavit (všechny modely od šířky hrotů 3 000 mm)

Pro obrábění dlouhých obrobků jsou nezbytné stabilní lunety

Pro obrábění dlouhých obrobků jsou nezbytné stabilní lunety

DL E Heavy 620/3000 - Konvenční výkonný soustruh pro práce, které vyžadují velký průměr soustruhu a velkou vzdálenost hrotů
21stupňová převodovka zaručuje vysoký točivý moment v celém jemně odstupňovaném rozsahu otáček od 2 otáček za minutu.
Obsluha má k dispozici také kompaktní ruční ovládací jednotku pro spínání hlavního vřetena, která zajišťuje plnou kontrolu nad procesem i při složitých obráběcích operacích
Koníka lze motoricky nastavit (všechny modely od šířky hrotů 3 000 mm)
Pro obrábění dlouhých obrobků jsou nezbytné stabilní lunety

TĚŽKÝ SOUSTRUH

DL E Heavy 620/3000

Č. výr. 300506
Oběžný průměr stroje nad ložem
1.250 mm
Délka obrobku (max.)
3.000 mm
Vrtání vřetena
130 mm
Výkon motoru hlavního pohonu
22 kW
  • Před dodáním zkontrolováno v Německu
  • V dodávce: 3 zobrazení polohy ve třech osách, Čtyřčelisťová lícní deska Ø 1000 mm, Systém chlazení chladicí kapalinou všechny položky (13)
Zavolat

Zdarma a nezávazně. Cenu a dodací lhůtu obdržíte e-mailem.

Technický list (PDF)

Váš poradenský tým KNUTH
Otázky k příslušenství nebo instalaci?

Pracovní prostor
Délka obrobku (max.) 3.000 mm
Oběžný průměr stroje nad ložem 1.250 mm
Oběžný průměr nad suportem 900 mm
Obrobek, hmotnost (max.) 6.000 kg
Šířka lože 755 mm
Maximální hmotnost obrobku mezi hroty 6.000 kg
Max. hmotnost obrobku při upnutí do sklíčidla 1.500 kg
Dráha pojezdu
Dráha pojezdu - osa X 630 mm
Dráha pojezdu - osa Z 2.800 mm
Dráha pojezdu - osa Z1 300 mm
Rozsah naklápění horních saní ± 180°
Hlavní vřeteno
Otáčky vřetena (vpravo) 3,15 1/min - 315 1/min
Otáčky vřetena (vlevo) 4 1/min - 315 1/min
Vrtání vřetena 130 mm
Upnutí vřetena ISO A2-15
Rychlý chod
Rychlý chod v ose X 1.870 mm/min
Rychlý chod v ose Z 3.740 mm/min
Posuv
Posuv - osa X 0,064 mm/ot. - 12 mm/ot.
Posuv - osa Z 0,032 mm/ot. - 6 mm/ot.
Posuv - osa Z1 0,016 mm/ot. - 3 mm/ot.
Řezání závitů
Řezání závitů, metrické 1 mm - 120 mm
Řezání závitů, diametrální (42) 30 - 1/4 DP
Řezání závitů, modulové 0,5 mm - 60 mm
Řezání závitů, whitworth (48) 0,5 - 60 TPI
Koník
Průměr pinoly koníku 160 mm
Kužel pinoly koníku metrické 80
Zdvih pinoly koníku 300 mm
Příčné nastavení koníku ± 2,5 mm
Výkony pohonů
Výkon motoru hlavního pohonu 22 kW
Míry a váhy
Rozměry 6,1 m x 1,88 m x 1,92 m
Hmotnost 11.550 kg

Se stroji řady DL E Heavy můžete obrábět opravdu velké točné průměry a délky obrobků. Tato řada soustruhů je řešením pro konvenční obrábění obrobků o délce až 8 000 mm a průměru nad 1 600 mm. Obzvláště široké a silně žebrované lůžko stroje vyhovuje vysokým hmotnostem obrobků. Výkonné motory pohánějí hlavní vřeteno přes jemně nastavitelnou lamelovou spojku. Rychlý posuv v suportu je obzvláště efektivní pro velké délky lůžka, a také těžký koník se pohybuje pomocí motorového pohonu.

  • Vzdálenost hrotů až 8 000 mm
  • Otvor vřetena 130 mm
  • Výkonný motor
  • Rychloposuv v ose X a Z
  • Kompletně s namontovanou indikací polohy 3 os

  • Mimořádně velký úběr, umožněný zvláště silným motorem 22 kW
  • Težký a velkoryse dimenzovaný litinový rám s žebry vyztuženým ložem, vibrace jsou redukovány na minimum
  • Indukčně kalená a broušená vedení lože
  • Odolná lamelová spojka pro pohon hlavního vřetena
  • Separátní rychlý motor pro přísuv ve směru X a Z
  • Ovladač (joystick) pro posuv X a Z přímo na suportu
  • Koníka lze motoricky nastavit (všechny modely od vzdálenosti hrotů 3 000 mm)
  • Bohatě dimenzované uložení vřetena
  • Dodávka je provedena s kompletně namontovanou indikací polohy ve 3 osách
  • Pojistná spojka proti přetížení v zámkové skříni

Indikace polohy 3 os

  • Vyšší pracovní přesnost
  • Menší poruchovost
  • Velká výrobní spolehlivost
  • Podstatná úspora času
  • Zvýšení produktivity
  • Optimálně čitelné zobrazení
  • Funkce odpovídají potřebám uživatele
  • Přehledně uspořádaná klávesnice
  • Rozlišení 0,01 / 0,005 mm
  • Zadávání hodnot souřadnic
  • Zachování polohy os při vypnutém zobrazení
  • Výpočet roztečné kružnice
  • Funkce kalkulačky
  • Zásobník pro 10 nástrojů
  • Přepínání poloměr / průměr
  • Přepočet mm/inch
  • Namontování bez problémů a provoz bez údržby
  • Zobrazení horních saní (Z0) a saní lože (Z1) u soustruhů, buď odděleně, nebo v rozdílovém / součtovém spojení

3 zobrazení polohy ve třech osách Kat. č.
3 zobrazení polohy ve třech osách
3 zobrazení polohy ve třech osách Kat. č.
Čtyřčelisťová lícní deska Ø 1000 mm
Čtyřčelisťová lícní deska Ø 1000 mm Kat. č.
Systém chlazení chladicí kapalinou
Systém chlazení chladicí kapalinou Kat. č.
Pevná luneta 50-590 mm
Pevná luneta 50-590 mm Kat. č.
Pohyblivá luneta 50-220 mm
Pohyblivá luneta 50-220 mm Kat. č.
Motorizovaný koník
Motorizovaný koník Kat. č.
Pracovní svítilna LED
Pracovní svítilna LED Kat. č.
Středicí hroty
Středicí hroty Kat. č.
Redukční pouzdro
Redukční pouzdro Kat. č.
Základové šrouby
Základové šrouby Kat. č.
Centrální mazání
Centrální mazání Kat. č.
Nástroje obsluhy
Nástroje obsluhy Kat. č.
Provozní návod
Provozní návod Kat. č.
Pevná luneta 220–630 mm
Pevná luneta 220–630 mm Kat. č. 250642
Pevná luneta 220–630 mm
