Obr. s volitelným příslušenstvím

Volitelné motorizované bombírování stolu umožňuje obslužnému personálu rychleji kompenzovat odchylky v obrobku během procesu ohýbání

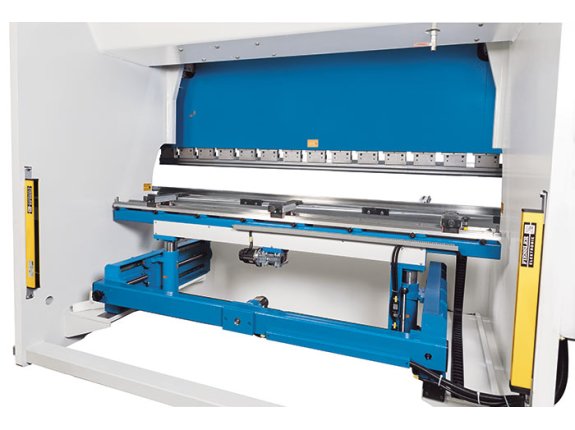

Stroje této řady mohou být volitelně vybaveny systémem řízeného zadního dorazu s osou R

Všechny stroje jsou vybaveny ručním bombírovacím systémem uvnitř stolu. Motorizované bombírování je dostupné jako volitelná výbava.

Stroje jsou standardně konfigurovány se 3 CNC řízenými osami: Y1, Y2, X. Další osy jsou k dispozici na vyžádání

CNC řízení Delem DA-53T Touch - univerzální řešení pro širokou škálu ohraňovacích aplikací

Stroj je standardně dodáván s evropským spodním nástrojem typu 4V H: 60 x 60 mm

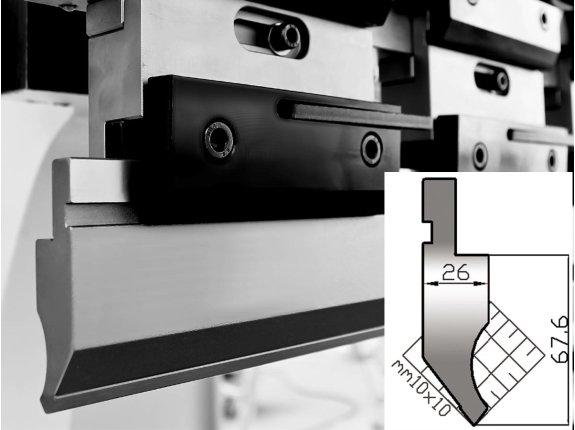

Standardní konfigurace zahrnuje zápustku evropského typu H = 67 mm

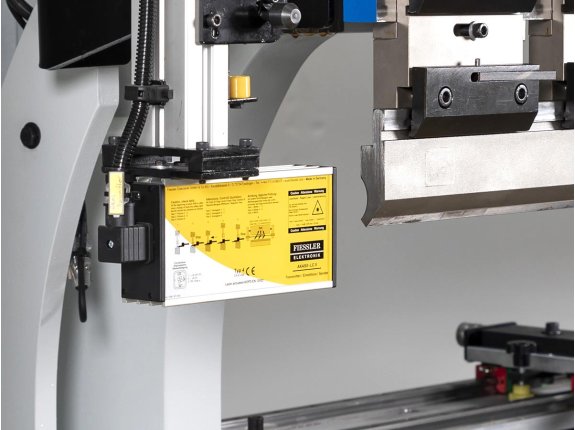

Laserový bezpečnostní systém AKAS pro mimořádnou spolehlivost a funkčnost bez omezení typických pro světelné závory

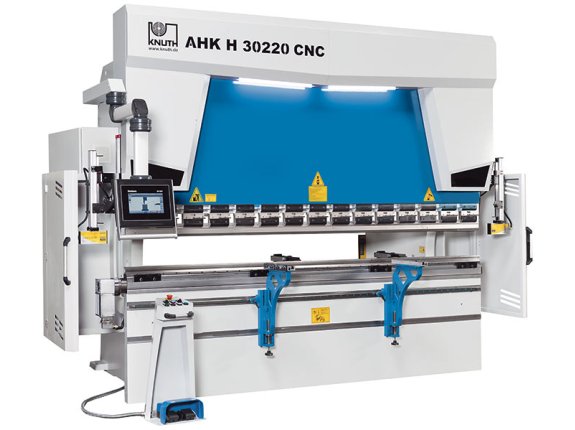

AHK H 30135 CNC

SKU : 182625

Ohraňovací lisy řady AHK-H patří k našim nejprodávanějším. Tato řada splňuje všechna očekávání, pokud jde o stabilitu, přesnost a odolnost. Řada AHK-H, vyvinutá s využitím nejnovějších konstrukčních technologií a vyrobená na nejmodernějších výrobních linkách, je vybavena grafickým dotykovým ovládáním DELEM. To nabízí výkonné CNC programování a plnou kontrolu nad celým procesem ohýbání. V kombinaci s různými možnostmi zpětného rázu lze tyto ohraňovací lisy přizpůsobit široké škále požadavků.

Pokroková konstrukce pro vysoký výkon
Vynikající přesnost ohýbání
Řídicí systém Delem pro pokročilé úkony ohýbání
Laserový optický bezpečnostní systém na nástroji

Pracovní prostor
Tlakový výkon	135 t
Délka zkosení	3100 mm
Vzdálenost mezi stojany	2600 mm
Vyložení	410 mm
Zdvih	265 mm
Šířka rozevření	485 mm
Šířka stolu	108 mm

Dráha pojezdu
Dráha pojezdu v ose X	700 mm

Posuv
Rychlost ohýbání	9 mm/s
Rychlý chod	120 mm/s
Rychlost zpětného chodu	95 mm/s

Výkony pohonů
Výkon motoru hlavního pohonu	15 kW

Míry a váhy
Objem nádrže hydrauliky	250 I
Rozměry	3,95 m x 1,95 m x 2,81 m
Hmotnost	9000 kg

Rám stroje a horní čelist

Rám stroje je velmi přesná svařovaná ocelová konstrukce s minimálním pnutím
Frézování strojních rámů se provádí na moderních 5osých frézách v jednom upnutí - přesnější ohýbání a spolehlivost
Všechny tahem zatížené konstrukční díly jsou pečlivě konstruované a provedené s velkými rádiusy, což vylučuje praskání svarů
Horní nosník a stůl jsou optimalizované na minimální možnou deformaci
Horní nosník je konstruován tak, že vedení, ložiska pístů a těsnění optimálně absorbovala zátěž ve vertikálním směru
Všechny konstrukční díly jsou opatřeny dvěma vrstvami barevného nátěru o tloušťce min. 60 mikronů, nátěr se provádí v moderním lakovacím a vysoušecím zařízení

Pracovní plocha

Velké vyložení, dlouhý zdvih a úzký stůl poskytují velký volný prostor i pro komplexní ohýbání

Bombírování

Stroje mají sériově manuální bombírovací systém ve stole, volitelně je možné dodat motoricky ovládané bombírování
Bombírování zaručuje rovnoměrnou distribuci ohýbací síly, a tím přesný úhel ohybu po celé délce obrobku

Hydraulický systém

Broušený a na tvrdo chromovaný píst obou hydraulických válců má vynikající povrchovou kvalitu 2 μm, která se neoprýská po celou dlouhou dobu životnosti těsnicích paketů
Těleso válce je vykováno z pevného materiálu SAE 1040
Dokonale sladěné hydraulické komponenty a měřicí systémy zaručují přesnou synchronizaci pracovních válců

Zadní doraz

Zadní doraz ohraňovacího lisu je nejdůležitějším faktorem přesnosti obrábění
Celý systém zadního dorazu je obzvlášť robustní a spolehlivě přizpůsobený náročným výrobním podmínkám
Lineární vedení a velkoryse dimenzovaná vřetena s valivým uložením jsou montována s ochranou a zaručují funkčnost i v náročném prostředí
Dorazové kolíky lze přesně výškově nastavit
Polohování dorazových kolíků se provádí na zdvojeném, lehce běžícím lineárním vedení

Přední ukládací ramena

Stabilní lineární vedení a kuličkově uložené výložníky zaručují stabilitu a hladké polohování
Každé nakládací rameno je výškově nastavitelné, snadno se s ním manipuluje a je maximální stabilní

Ohýbací nástroje

Upínání nástrojů Promecam (evropská) zaručují velký výběr ohýbacích nástrojů
Nástroje jsou tvrzené a broušené a umožňují přesné nastavení
Manuální rychloupínání upnutí nástroje zkracuje dobu výměny, u strojů s tlakovým výkonem do 220 t patří do základní výbavy

Bezpečnost a produktivita

Koncepce bezpečnosti je založena na nejaktuálnějších předpisech CE
Manuální laserový bezpečnostní systém AKAS se vyznačuje spolehlivostí a funkčností bez omezení, která mají světelné závory

Řízení Delem 53 T 2D SKU:

DELEM DA-53T – Everything under control

4osé CNC řízení pro ohraňovací lisy s barevným dotykovým displejem

Dotykové CNC řízení DA-53T poskytuje moderní kompaktní a univerzální řešení pro širokou paletu ohraňování bez omezení funkčnosti stroje.
Řízení této série nabízí velmi jednoduché CNC programování na základě grafického uživatelského rozhraní s dotykovým displejem od společnosti Delem.
Nové kompaktní řízení DA-53T je vysoce moderní kompletní dotykové řídicí řešení pro synchronizované ohraňovací lisy.
Toto řízení, které může standardně ovládat až 4 osy, může být jak zabudováno ve skříňových rozvaděčích, tak i používáno ve volitelném tělese s otočným ramenem.
Jeho barevný TFT displej o šířce 10.1" s vysokým rozlišením a multidotykovou technologií v průmyslové kvalitě umožňuje přístup k osvědčenému uživatelskému rozhraní Delem.
Umožňuje přímou dotykovou „hotkey“ navigaci mezi programováním výrobků a aktuální výrobou. Funkce se nacházejí tam, kde jsou potřeba.
To zaručuje optimalizovanou ergonomii během celého používání.
Nastavení stroje a zkušební ohýbání jsou díky rychlému a jednoduchému pracovnímu postupu „program to production“ omezena na minimum.
Rozhraní USB umožňuje rychlé zálohování výrobků a nástrojů s použitím USB klíčů.
Standardními funkcemi řízení stroje jsou osy Y1-Y2, X, R a bombírování.
Druhou osu zadního dorazu lze nastavit také jako osu Z.

Funkce DA-53T:

• Dotyková „hotkey“ navigace • Až 4 osy (Y1, Y2 + 2 pomocné osy) • Řízení bombírování • Nabídka nástrojů/materiálů/výrobků • Servořízení a řízení s měničem frekvence • Pokročilé algoritmy pro řízení osy Y pro ventily s uzavřeným nebo otevřeným okruhem • TandemLink (volitelné vybavení) • Rozhraní pro USB klíč • Offline software Profile-53TL

Vlastnosti hardwaru DA-53T:

• Barevný LCD displej s vysokým jasem • TFT displej o šířce 10,1" • LED podsvícení – 1 024 x 600 pixelů • Dotykový displej v průmyslové kvalitě • Kapacita paměti 1 GB • Zálohování a obnova dat prostřednictvím USB • USB flash disk • Integrovaný zesilovač ventilů • Paměť pro případ vypnutí

Technické specifikace

• Průmyslový multidotykový displej • Okamžité vypnutí elektroinstalace / rozhraní • Přívod elektrické energie: 24 V • Optoizolované digitální vstupy/výstupy • Integrovaný zesilovač ventilů Y1, Y2, P • Vstupy enkodéru (jednoduchý / dif. 5 V / 12 V) • RS232 pro bezpečnostní PLC • USB vstup pro řízení • Servořízení • Jednopólové řízení / řízení s měničem frekvence • Řízení tlakových ventilů • Proporcionální řízení ventilů • Řízení bombírování • Několik digitálních výstupů funkcí • Mechanické údaje • Těleso 373 x 368 x 122 mm • Ovládací panel 311 x 222 x 60 mm • Design, skleněný povrch, hliníkový okraj • Hmotnost 9 kg (vč. tělesa)

Programování

• Alfanumerické názvy výrobků • Programování výrobků stisknutím ploch • Programování poloměrů (bumping) • Jednostránková tabulka programování • Programovatelné vlastnosti materiálů • Programovatelná rychlost os • Volba milimetr/palec, kN/tuna • Počítadlo produktů – nástroje • Zásoba nástrojů – 30 raznic / 30 matic • Alfanumerická identifikace nástrojů • Nástroje pro stlačení naplocho • Nástroje pro poloměr vypočítané • Bezpečné zóny nástrojů • Lisovací tlak • Tolerance ohybu • Nastavení bombírování • Razicí síla • Stlačení naplocho • Automatický výpočet zakružování • Paměť dat zaučených korekcí úhlů – ostatní • Funkce zaučení u všech os • Volba jazyku dialogů uživatelem • Systém hlášení chyb • Program diagnostiky • Počitadlo provozních hodin a zdvihů • Nástroj pro analýzu na místě • Funkce PLC (sekvencovač) • Rozhraní PLC pro bezpečnost

Řízení Delem 53 T 2D

Řízení Delem 53 T 2D SKU:

DELEM DA-53T – Everything under control

4osé CNC řízení pro ohraňovací lisy s barevným dotykovým displejem

Dotykové CNC řízení DA-53T poskytuje moderní kompaktní a univerzální řešení pro širokou paletu ohraňování bez omezení funkčnosti stroje.
Řízení této série nabízí velmi jednoduché CNC programování na základě grafického uživatelského rozhraní s dotykovým displejem od společnosti Delem.
Nové kompaktní řízení DA-53T je vysoce moderní kompletní dotykové řídicí řešení pro synchronizované ohraňovací lisy.
Toto řízení, které může standardně ovládat až 4 osy, může být jak zabudováno ve skříňových rozvaděčích, tak i používáno ve volitelném tělese s otočným ramenem.
Jeho barevný TFT displej o šířce 10.1" s vysokým rozlišením a multidotykovou technologií v průmyslové kvalitě umožňuje přístup k osvědčenému uživatelskému rozhraní Delem.
Umožňuje přímou dotykovou „hotkey“ navigaci mezi programováním výrobků a aktuální výrobou. Funkce se nacházejí tam, kde jsou potřeba.
To zaručuje optimalizovanou ergonomii během celého používání.
Nastavení stroje a zkušební ohýbání jsou díky rychlému a jednoduchému pracovnímu postupu „program to production“ omezena na minimum.
Rozhraní USB umožňuje rychlé zálohování výrobků a nástrojů s použitím USB klíčů.
Standardními funkcemi řízení stroje jsou osy Y1-Y2, X, R a bombírování.
Druhou osu zadního dorazu lze nastavit také jako osu Z.

Funkce DA-53T:

• Dotyková „hotkey“ navigace • Až 4 osy (Y1, Y2 + 2 pomocné osy) • Řízení bombírování • Nabídka nástrojů/materiálů/výrobků • Servořízení a řízení s měničem frekvence • Pokročilé algoritmy pro řízení osy Y pro ventily s uzavřeným nebo otevřeným okruhem • TandemLink (volitelné vybavení) • Rozhraní pro USB klíč • Offline software Profile-53TL

Vlastnosti hardwaru DA-53T:

• Barevný LCD displej s vysokým jasem • TFT displej o šířce 10,1" • LED podsvícení – 1 024 x 600 pixelů • Dotykový displej v průmyslové kvalitě • Kapacita paměti 1 GB • Zálohování a obnova dat prostřednictvím USB • USB flash disk • Integrovaný zesilovač ventilů • Paměť pro případ vypnutí

Technické specifikace

• Průmyslový multidotykový displej • Okamžité vypnutí elektroinstalace / rozhraní • Přívod elektrické energie: 24 V • Optoizolované digitální vstupy/výstupy • Integrovaný zesilovač ventilů Y1, Y2, P • Vstupy enkodéru (jednoduchý / dif. 5 V / 12 V) • RS232 pro bezpečnostní PLC • USB vstup pro řízení • Servořízení • Jednopólové řízení / řízení s měničem frekvence • Řízení tlakových ventilů • Proporcionální řízení ventilů • Řízení bombírování • Několik digitálních výstupů funkcí • Mechanické údaje • Těleso 373 x 368 x 122 mm • Ovládací panel 311 x 222 x 60 mm • Design, skleněný povrch, hliníkový okraj • Hmotnost 9 kg (vč. tělesa)

Programování

• Alfanumerické názvy výrobků • Programování výrobků stisknutím ploch • Programování poloměrů (bumping) • Jednostránková tabulka programování • Programovatelné vlastnosti materiálů • Programovatelná rychlost os • Volba milimetr/palec, kN/tuna • Počítadlo produktů – nástroje • Zásoba nástrojů – 30 raznic / 30 matic • Alfanumerická identifikace nástrojů • Nástroje pro stlačení naplocho • Nástroje pro poloměr vypočítané • Bezpečné zóny nástrojů • Lisovací tlak • Tolerance ohybu • Nastavení bombírování • Razicí síla • Stlačení naplocho • Automatický výpočet zakružování • Paměť dat zaučených korekcí úhlů – ostatní • Funkce zaučení u všech os • Volba jazyku dialogů uživatelem • Systém hlášení chyb • Program diagnostiky • Počitadlo provozních hodin a zdvihů • Nástroj pro analýzu na místě • Funkce PLC (sekvencovač) • Rozhraní PLC pro bezpečnost

Osa X zadního dorazu vč. servomotoru a 2 kolíků zadního dorazu

Manuální bombírování

Evropský systém upínání nástrojů

Světelná závora

výškově nastavitelné dorazové kolíky

Nožní pedál s nouzovým vypínačem

Provozní návod

Řízení Delem 53 T 2D

DELEM DA-53T – Everything under control

4osé CNC řízení pro ohraňovací lisy s barevným dotykovým displejem

Dotykové CNC řízení DA-53T poskytuje moderní kompaktní a univerzální řešení pro širokou paletu ohraňování bez omezení funkčnosti stroje.
Řízení této série nabízí velmi jednoduché CNC programování na základě grafického uživatelského rozhraní s dotykovým displejem od společnosti Delem.
Nové kompaktní řízení DA-53T je vysoce moderní kompletní dotykové řídicí řešení pro synchronizované ohraňovací lisy.
Toto řízení, které může standardně ovládat až 4 osy, může být jak zabudováno ve skříňových rozvaděčích, tak i používáno ve volitelném tělese s otočným ramenem.
Jeho barevný TFT displej o šířce 10.1" s vysokým rozlišením a multidotykovou technologií v průmyslové kvalitě umožňuje přístup k osvědčenému uživatelskému rozhraní Delem.
Umožňuje přímou dotykovou „hotkey“ navigaci mezi programováním výrobků a aktuální výrobou. Funkce se nacházejí tam, kde jsou potřeba.
To zaručuje optimalizovanou ergonomii během celého používání.
Nastavení stroje a zkušební ohýbání jsou díky rychlému a jednoduchému pracovnímu postupu „program to production“ omezena na minimum.
Rozhraní USB umožňuje rychlé zálohování výrobků a nástrojů s použitím USB klíčů.
Standardními funkcemi řízení stroje jsou osy Y1-Y2, X, R a bombírování.
Druhou osu zadního dorazu lze nastavit také jako osu Z.

Funkce DA-53T:

• Dotyková „hotkey“ navigace • Až 4 osy (Y1, Y2 + 2 pomocné osy) • Řízení bombírování • Nabídka nástrojů/materiálů/výrobků • Servořízení a řízení s měničem frekvence • Pokročilé algoritmy pro řízení osy Y pro ventily s uzavřeným nebo otevřeným okruhem • TandemLink (volitelné vybavení) • Rozhraní pro USB klíč • Offline software Profile-53TL

Vlastnosti hardwaru DA-53T:

• Barevný LCD displej s vysokým jasem • TFT displej o šířce 10,1" • LED podsvícení – 1 024 x 600 pixelů • Dotykový displej v průmyslové kvalitě • Kapacita paměti 1 GB • Zálohování a obnova dat prostřednictvím USB • USB flash disk • Integrovaný zesilovač ventilů • Paměť pro případ vypnutí

Technické specifikace

• Průmyslový multidotykový displej • Okamžité vypnutí elektroinstalace / rozhraní • Přívod elektrické energie: 24 V • Optoizolované digitální vstupy/výstupy • Integrovaný zesilovač ventilů Y1, Y2, P • Vstupy enkodéru (jednoduchý / dif. 5 V / 12 V) • RS232 pro bezpečnostní PLC • USB vstup pro řízení • Servořízení • Jednopólové řízení / řízení s měničem frekvence • Řízení tlakových ventilů • Proporcionální řízení ventilů • Řízení bombírování • Několik digitálních výstupů funkcí • Mechanické údaje • Těleso 373 x 368 x 122 mm • Ovládací panel 311 x 222 x 60 mm • Design, skleněný povrch, hliníkový okraj • Hmotnost 9 kg (vč. tělesa)

Programování

• Alfanumerické názvy výrobků • Programování výrobků stisknutím ploch • Programování poloměrů (bumping) • Jednostránková tabulka programování • Programovatelné vlastnosti materiálů • Programovatelná rychlost os • Volba milimetr/palec, kN/tuna • Počítadlo produktů – nástroje • Zásoba nástrojů – 30 raznic / 30 matic • Alfanumerická identifikace nástrojů • Nástroje pro stlačení naplocho • Nástroje pro poloměr vypočítané • Bezpečné zóny nástrojů • Lisovací tlak • Tolerance ohybu • Nastavení bombírování • Razicí síla • Stlačení naplocho • Automatický výpočet zakružování • Paměť dat zaučených korekcí úhlů – ostatní • Funkce zaučení u všech os • Volba jazyku dialogů uživatelem • Systém hlášení chyb • Program diagnostiky • Počitadlo provozních hodin a zdvihů • Nástroj pro analýzu na místě • Funkce PLC (sekvencovač) • Rozhraní PLC pro bezpečnost

Motorické bombírování

Motorizované bombírovací zařízení umožňuje kompenzaci průhybu lisovacích nosníků, která je nezbytná při zpracování velkých tlouštěk plechu, aby byl zajištěn přesný výsledek ohýbání po celé délce ohybu
Toto volitelné vybavení nevyžaduje upgrade řídicí jednotky a není přídavnou osou stroje

Motorické bombírování SKU: 253194

Upgrade horního nástroje z V = 67,6 mm na V = 105 mm pro 2 500 a 3 000 mm SKU: 254141

Systém zadního dorazu pro osu X a R SKU: 253513

Prodloužení zadního dorazu osy X SKU: 253216

Zadní doraz osy X, R, Z1 a Z2 SKU: 253514

Zadní doraz osy X, R, Z1, Z2, X5, X6 SKU: 253517

ATF systém zadních dorazů pro osy X1, X2, R1, R2, Z1, Z2 SKU: 253362

Příplatek Delem DA66T 2D (4 osy) SKU: 253712

Příplatek Delem DA66T 2D (6 os) SKU: 253976

Příplatek Delem DA66T 2D (8 os) SKU: 253977

Příplatek Delem DA69T 3D (4 osy) SKU: 253239

Příplatek Delem DA69T 3D (6 os) SKU: 253240

Příplatek Delem DA69T 3D (8 os) SKU: 253241

Příprava na tandem SKU: 253215

Olejový ohřívač SKU: 253201

Chladič oleje SKU: 253204

Centrální mazání manuální SKU: 253213

Centrální mazání automatické SKU: 253214

přední pomocný přípravek pro ohýbání 400 kg nosnost od AHK H 30100 SKU: 253537

Parkovací pozice pro přední pomocný přípravek pro ohýbání od AHK H 30100 SKU: 253538

Rolleri European hydr. upínák horního nástroje ROL2 pro AHK H26100-30320 SKU: 253547

Rolleri Hydraulik-Powerpack pro AHK H SKU: 253550

Prodloužené ukládací rameno SKU: 253656

Dodatečné nakládací rameno (ks) SKU: 253199

Dodatečný kolík zadního dorazu (ks) SKU: 253207

Vyložení 510 mm pro AHK H 26100-30270 SKU: 253519
