Detalii produs
Utilizare: Piesele de lucru pot fi prinse între aparatul de divizare și păpușa mobilă pentru alinierea orizontală a acestora.
Extindere la aparat de divizare universal

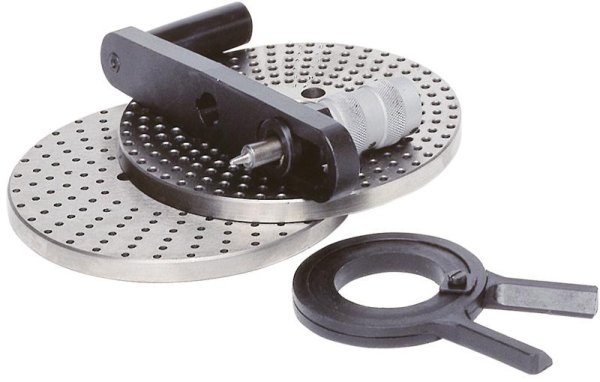

Funcție set de discuri gradate pentru divizare indirectă:
- Arborele este poziționat cu ajutorul unor discuri gradate, cu mai multe orificii circulare concentrice
- Cu ajutorul unei așa-numite foarfeci, două indicatoare rotative în jurul axei manivelei, este ușurată poziționarea pe mai multe rotații ale manivelei, fiindcă astfel se evită numărarea între găurile de pe discul gradat
- Utilizatorul trebuie doar să numere numărul de rotații întregi
- Avantaj: pot fi realizate numeroase divizări cu puține discuri gradate, precizie mai ridicată datorită folosirii angrenajului melcat de transpunere, arbore continuă să rotească manivela cu o exactitate ridicată
Date tehnice
Lățime piuliță
16 mm

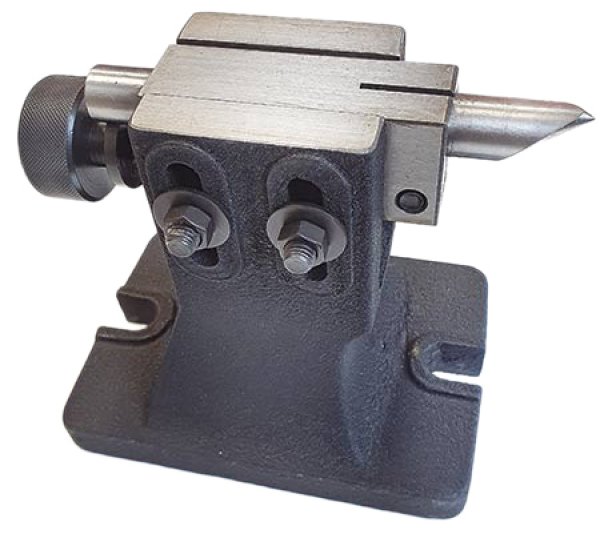

Înălțime vârf păpușă mobilă
155 mm
Set de accesorii speciale pentru ST 155
370,00 EUR
fără TVA
Setul de accesorii pentru capete despărțitoare din seria ST constă dintr-un dispozitiv de indexare și o păpușă mobilă. Facilitatea de indexare este utilizată pentru partajarea indirectă. Montat în locul roții manuale, acesta permite un număr mare de diviziuni, împreună cu transmisia arborelui intermediar din subansamblu. Păpușa mobilă cu vârf fix susține piese lungi atunci când capul de separare este montat vertical.
- Extindere funcțiune
Detalii produs
Utilizare: Piesele de lucru pot fi prinse între aparatul de divizare și păpușa mobilă pentru alinierea orizontală a acestora.
Extindere la aparat de divizare universal
Funcție set de discuri gradate pentru divizare indirectă:
- Arborele este poziționat cu ajutorul unor discuri gradate, cu mai multe orificii circulare concentrice
- Cu ajutorul unei așa-numite foarfeci, două indicatoare rotative în jurul axei manivelei, este ușurată poziționarea pe mai multe rotații ale manivelei, fiindcă astfel se evită numărarea între găurile de pe discul gradat
- Utilizatorul trebuie doar să numere numărul de rotații întregi
- Avantaj: pot fi realizate numeroase divizări cu puține discuri gradate, precizie mai ridicată datorită folosirii angrenajului melcat de transpunere, arbore continuă să rotească manivela cu o exactitate ridicată
Date tehnice
Lățime piuliță
16 mm
Înălțime vârf păpușă mobilă
155 mm
