X.mill T 1000 SI - Kompaktní řešení All-In-One pro komplexní úkoly a vysoce výkonné 3osové zpracování

Obr. X.mill T 700

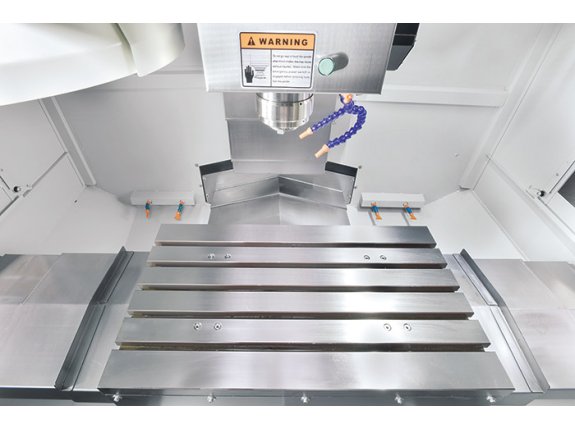

Masivní stůl stroje s 5 drážkami

Masivní stůl stroje s 5 drážkami

Litinové těleso s velkým rozpětím

Litinové těleso s velkým rozpětím

Trojúhelníková sloupová konstrukce pro vynikající stabilitu řezu

Trojúhelníková sloupová konstrukce pro vynikající stabilitu řezu

Vysoce kvalitní válečková vodítka

Vysoce kvalitní válečková vodítka

Řízení Siemens Sinumerik 828D

Řízení Siemens Sinumerik 828D

X.mill T 1000 SI - Kompaktní řešení All-In-One pro komplexní úkoly a vysoce výkonné 3osové zpracování
Masivní stůl stroje s 5 drážkami
Litinové těleso s velkým rozpětím
Trojúhelníková sloupová konstrukce pro vynikající stabilitu řezu
Vysoce kvalitní válečková vodítka
Řízení Siemens Sinumerik 828D

X.mill T 1000 SI

SKU : 181440

Pracovní prostor
Rozměry stolu 1100 mm x 550 mm
Zatižitelnost stolu 800 kg
Vzdálenost hlava vřetena - horní strana stolu 150 mm - 700 mm
Vzdálenost střed vřetena - stojan 520 mm
Drážkami T (šířka x rozteč) 18 mm x 100 mm
Počet drážek T 5 ks
Dráha pojezdu
Dráha pojezdu - osa X 1000 mm
Dráha pojezdu - osa Y 550 mm
Dráha pojezdu - osa Z 550 mm
Hlavní vřeteno
Otáčky vřetena 10000 1/min
Upnutí vřetena SK 40
Točivý moment, konstantní 63,7 Nm
Rychlý chod
Rychlý chod v ose X, Y, Z 36000 mm/min
Posuv
Pracovní posuv osy X / Y / Z 10 m/min x 10 m/min
Nosič nástrojů
Počet nástrojových míst 20 ks
Ø nástroje 100 (130) mm
Hmotnost nástrojů (max.) 8 kg
Doba potřebná pro výměnu nástroje, nástroj / nástroj 10 s
Přesnosti
Polohovací přesnosti ± 0,005 mm
Opakované přesnosti ± 0,003 mm
Výkony pohonů
Výkon motoru hlavního pohonu 9 kW
Výkon motoru X 2,3 kW
Výkon motoru Y 2,3 kW
Výkon motoru Z 3,3 kW
Celkový příkon 15 kVA - 20 kVA
Control
Řídicí systém Siemens
Míry a váhy
Rozměry-výška 2,62 m x 2,2 m x 2,7 m
Hmotnost 4600 kg

  • Nová konstrukční řada X.mill je ideální pro racionální a hospodárnou sériovou výrobu
  • Die gesamte Baureihe ist wahlweise mit modernen Kompakt-CNC-Steuerungen von Siemens oder Fanuc lieferbar und bietet damit für viele Unternehmen die richtige Steuerungslösung

Konstrukce stroje

  • Podstavec stroje série X.mill byl vyvinut pomocí aktuálně na trhu nejmodernějšího analytického softwaru FEM
  • Celý design kompaktního lože stroje se širokou základnou sloupku tak mohl být optimalizován za působení všech zátěžových podmínek
  • Všechny osy pojíždějí v kvalitních, plně zakrytých lineárních vedeních a jsou vybaveny přesnými kuličkovými šroubovými převody s dynamickými servomotory

Vřeteno

  • Vícenásobné uložení hlavního vřetena zajistí dobré uchycení a odvod vzniklých sil při třískovém obrábění
  • Pokrokový design našich vřeten zaručuje v porovnání s jinými velmi nízké zahřívání při zátěži
  • Vysoce dimenzovaná předepjatá ložiska zajišťují radiální stabilitu při těžkém třískovém obrábění
  • Vysokoteplotní maziva zajišťují bezchybné mazání při každé provozní teplotě a zaručují dlouhou životnost

Měnič nástrojů

  • Robustní bezramenný měnič nástrojů s 20 stanicemi se postará o flexibilitu v každodenním výrobním procesu
  • Volitelně je k dostání také měnič nástrojů s dvouramenným úchopem a až 30 nástrojovými stanicemi

Manipulace

  • Plně zapouzdřený pracovní prostor s velkými dveřmi a postranními dveřními otvory je velmi dobře přístupný a zaručuje bezpečnost a čistotu
  • Elektronické ruční kolečko usnadňuje obsluze seřizování stroje
  • Díky rozdělení elektrické výbavy do separátních skříňových rozvaděčů pro vysoké a nízké napětí mohlo být výrazně zredukováno zahřívání a hlučnost
  • Automatické centrální mazání zajišťuje zásobování všech mazacích míst

Řízení Siemens 828D SKU:

SINUMERIK 828 D – Výkonný balíček kompaktní třídy ovládání CNC

Nejdůležitější novinky

  • Kompaktní, robusní a bezúdržbový panel obsluhy CNC
  • Komfortní zadávání programů a parametrů pomocí klávesnice QWERTY
  • Nejvyšší pracovní přesnost
  • Inteligentní kinematické transformace pro obrábění válcovitých obrobků ve vychýlených rovinách obrobků
  • Technologický paket SINUMERIK MDynamics s s novými funkcemi prostředí Advanced Surface: perfektní povrchy obrobků a nejkratší časy obrábění při výrobě forem
  • ProgramGUIDE: nejkratší čas obrábění a maximální flexibilita při výrobě velkých sérií
  • Jedinečné spektrum technologických cyklů - od obrábění libovolných frézovaných obrysů s identifikací zbývajícího materiálu až po měření v procesu
  • Prvky animace: jedinečná podpora obsluhy a programování se sekvencemi vyobrazení pohybu
  • Nejmodernější přenos dat přes USB-Stick, CF-kartu a podnikovou síť (Ethernet)

Hardware CNC

  • Výkonné řízení CNC, založené na použití panelu obsluhy
  • Robusní čelní strana panelu obsluhy, tlakově litý z hořčíkové slitiny
  • Integrována plnohodnotná klávesnice QWERTY
  • Bezúdržbový design (není nutná záložní baterie)

CNC-řídící funkce a údaje

  • Dynamická regulace
  • Lineární, kruhová a šroubovicová interpolace
  • Řezání vnitřních závitů bez vyrovnávacího pouzdra a frézování závitů
  • Přepínání palce/metricky
  • Koncept FRAME pro individuální transformace, rotace, změny měřítka a zrcadlení
  • 100 nastaveitelných posunů nulových bodů
  • Synchronní akce a rychlé provádění pomocných funkcí

CNC-technologické cykly

  • Velký výběr vrtacích cyklů
  • Velký výběr frézovacích cyklů pro standardní geometrii
  • Velký výběr vzorů umístění pro vrtací a frézovací operace
  • High Speed Settings pro aplikace při výrobě forem
  • Počítač geometrie pro volné zadávání obrysů
  • Cyklus opracování výřezů / výstupků v obrysu s ostrůvky

Grafické funkce

  • Grafický systém nápovědy online, srovnatelný s PC
  • Grafická CNC silumace a zobrazení rovin

CNC-správa nástrojů

  • Zobrazení údajů o nástroji a zásobníku v jednom obrázku
  • Správa nástrojů s čitelným označením nástrojů
  • Funkce zakládání a odebírání pro jednoduché přiřazení zásobníků
  • Správa nástrojů s hlídáním životnosti nástrojů
  • 10,4´´ TFT barevný dísplay
Řízení Siemens 828D
Řízení Siemens 828D SKU:

SINUMERIK 828 D – Výkonný balíček kompaktní třídy ovládání CNC

Nejdůležitější novinky

  • Kompaktní, robusní a bezúdržbový panel obsluhy CNC
  • Komfortní zadávání programů a parametrů pomocí klávesnice QWERTY
  • Nejvyšší pracovní přesnost
  • Inteligentní kinematické transformace pro obrábění válcovitých obrobků ve vychýlených rovinách obrobků
  • Technologický paket SINUMERIK MDynamics s s novými funkcemi prostředí Advanced Surface: perfektní povrchy obrobků a nejkratší časy obrábění při výrobě forem
  • ProgramGUIDE: nejkratší čas obrábění a maximální flexibilita při výrobě velkých sérií
  • Jedinečné spektrum technologických cyklů - od obrábění libovolných frézovaných obrysů s identifikací zbývajícího materiálu až po měření v procesu
  • Prvky animace: jedinečná podpora obsluhy a programování se sekvencemi vyobrazení pohybu
  • Nejmodernější přenos dat přes USB-Stick, CF-kartu a podnikovou síť (Ethernet)

Hardware CNC

  • Výkonné řízení CNC, založené na použití panelu obsluhy
  • Robusní čelní strana panelu obsluhy, tlakově litý z hořčíkové slitiny
  • Integrována plnohodnotná klávesnice QWERTY
  • Bezúdržbový design (není nutná záložní baterie)

CNC-řídící funkce a údaje

  • Dynamická regulace
  • Lineární, kruhová a šroubovicová interpolace
  • Řezání vnitřních závitů bez vyrovnávacího pouzdra a frézování závitů
  • Přepínání palce/metricky
  • Koncept FRAME pro individuální transformace, rotace, změny měřítka a zrcadlení
  • 100 nastaveitelných posunů nulových bodů
  • Synchronní akce a rychlé provádění pomocných funkcí

CNC-technologické cykly

  • Velký výběr vrtacích cyklů
  • Velký výběr frézovacích cyklů pro standardní geometrii
  • Velký výběr vzorů umístění pro vrtací a frézovací operace
  • High Speed Settings pro aplikace při výrobě forem
  • Počítač geometrie pro volné zadávání obrysů
  • Cyklus opracování výřezů / výstupků v obrysu s ostrůvky

Grafické funkce

  • Grafický systém nápovědy online, srovnatelný s PC
  • Grafická CNC silumace a zobrazení rovin

CNC-správa nástrojů

  • Zobrazení údajů o nástroji a zásobníku v jednom obrázku
  • Správa nástrojů s čitelným označením nástrojů
  • Funkce zakládání a odebírání pro jednoduché přiřazení zásobníků
  • Správa nástrojů s hlídáním životnosti nástrojů
  • 10,4´´ TFT barevný dísplay
Stínění typu SK40-20 měnič nástrojů
Stínění typu SK40-20 měnič nástrojů SKU:
Spirálový dopravník třísek se zásobníkem na třísky
Spirálový dopravník třísek se zásobníkem na třísky SKU:
Řezání vnitřního závitu
Řezání vnitřního závitu SKU:
Autom. vypnutí
Autom. vypnutí SKU:
Ruční stříkací pistole – chladicí kapalina
Ruční stříkací pistole – chladicí kapalina SKU:
Oběhový systém chladicí kapaliny
Oběhový systém chladicí kapaliny SKU:
Vřetenový vzduchový systém
Vřetenový vzduchový systém SKU:
Výměník tepla pro skříňový rozvaděč
Výměník tepla pro skříňový rozvaděč SKU:
Uzavřený pracovní prostor (bez horního krytu)
Uzavřený pracovní prostor (bez horního krytu) SKU:
Elektrické ruční kolečko
Elektrické ruční kolečko SKU:
Rozhraní USB
Rozhraní USB SKU:
Automatické centrální mazání
Automatické centrální mazání SKU:
Pracovní osvětlení
Pracovní osvětlení SKU:
3barevný světelný signál
3barevný světelný signál SKU:
Nástroje obsluhy
Nástroje obsluhy SKU:
Vyrovnávací čepy a vyrovnávací desky
Vyrovnávací čepy a vyrovnávací desky SKU:
Příprava pro Renishaw TS 27
Příprava pro Renishaw TS 27 SKU:

Řízení Siemens 828D

SINUMERIK 828 D – Výkonný balíček kompaktní třídy ovládání CNC

Nejdůležitější novinky

  • Kompaktní, robusní a bezúdržbový panel obsluhy CNC
  • Komfortní zadávání programů a parametrů pomocí klávesnice QWERTY
  • Nejvyšší pracovní přesnost
  • Inteligentní kinematické transformace pro obrábění válcovitých obrobků ve vychýlených rovinách obrobků
  • Technologický paket SINUMERIK MDynamics s s novými funkcemi prostředí Advanced Surface: perfektní povrchy obrobků a nejkratší časy obrábění při výrobě forem
  • ProgramGUIDE: nejkratší čas obrábění a maximální flexibilita při výrobě velkých sérií
  • Jedinečné spektrum technologických cyklů - od obrábění libovolných frézovaných obrysů s identifikací zbývajícího materiálu až po měření v procesu
  • Prvky animace: jedinečná podpora obsluhy a programování se sekvencemi vyobrazení pohybu
  • Nejmodernější přenos dat přes USB-Stick, CF-kartu a podnikovou síť (Ethernet)

Hardware CNC

  • Výkonné řízení CNC, založené na použití panelu obsluhy
  • Robusní čelní strana panelu obsluhy, tlakově litý z hořčíkové slitiny
  • Integrována plnohodnotná klávesnice QWERTY
  • Bezúdržbový design (není nutná záložní baterie)

CNC-řídící funkce a údaje

  • Dynamická regulace
  • Lineární, kruhová a šroubovicová interpolace
  • Řezání vnitřních závitů bez vyrovnávacího pouzdra a frézování závitů
  • Přepínání palce/metricky
  • Koncept FRAME pro individuální transformace, rotace, změny měřítka a zrcadlení
  • 100 nastaveitelných posunů nulových bodů
  • Synchronní akce a rychlé provádění pomocných funkcí

CNC-technologické cykly

  • Velký výběr vrtacích cyklů
  • Velký výběr frézovacích cyklů pro standardní geometrii
  • Velký výběr vzorů umístění pro vrtací a frézovací operace
  • High Speed Settings pro aplikace při výrobě forem
  • Počítač geometrie pro volné zadávání obrysů
  • Cyklus opracování výřezů / výstupků v obrysu s ostrůvky

Grafické funkce

  • Grafický systém nápovědy online, srovnatelný s PC
  • Grafická CNC silumace a zobrazení rovin

CNC-správa nástrojů

  • Zobrazení údajů o nástroji a zásobníku v jednom obrázku
  • Správa nástrojů s čitelným označením nástrojů
  • Funkce zakládání a odebírání pro jednoduché přiřazení zásobníků
  • Správa nástrojů s hlídáním životnosti nástrojů
  • 10,4´´ TFT barevný dísplay
Svrchní krytí pro X.Mill/Vector 650-1000
Svrchní krytí pro X.Mill/Vector 650-1000 SKU: 252819
Svrchní krytí pro X.Mill/Vector 650-1000
Renishaw OMP 40 zaměření obrobku SKU: 252820
Renishaw OMP 40 zaměření obrobku
Příprava 4. osy (pouze kabeláž a řídicí karta osy) SKU: 253019
Příprava 4. osy (pouze kabeláž a řídicí karta osy)
Chlazení pomocí vřetena 30 bar s filtračním systémem SKU: 253369
Chlazení pomocí vřetena 30 bar s filtračním systémem
Funkce Siemens: P17: Shopmill SKU: 253377
Funkce Siemens: P17: Shopmill
Funkce Siemens: P25: 3D simulace SKU: 253378
Funkce Siemens: P25: 3D simulace
Funkce Siemens: P13: Detekce zbytkového materiálu SKU: 253379
Funkce Siemens: P13: Detekce zbytkového materiálu
Funkce Siemens: P22: Simultánní nahrávání SKU: 253380
Funkce Siemens: P22: Simultánní nahrávání
Sběrač oleje SKU: 253383
Sběrač oleje
Sys. opl. od třísek SKU: 253384
Sys. opl. od třísek
Systém zaměření nástroje Renishaw TS27R SKU: 253386
Systém zaměření nástroje Renishaw TS27R
Dvouramenný podavač s 24 nástrojovými stanicemi BT40 SKU: 253436
Dvouramenný podavač s 24 nástrojovými stanicemi BT40
Měřicí cykly Siemens SKU: 253438
Měřicí cykly Siemens
Olejové chlazení vřetena SKU: 253440
Olejové chlazení vřetena
Renishaw OTS Bezdrátový přístroj pro nastavení nástroje (OTS) SKU: 253598
Renishaw OTS Bezdrátový přístroj pro nastavení nástroje (OTS)
Ø 125 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si) SKU: 253604
Ø 125 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si)
Ø 170 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si) SKU: 253605
Ø 170 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si)
Ø 210 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si) SKU: 253606
Ø 210 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si)
Ø 250 mm 4. osa (Si) SKU: 253607
Ø 250 mm 4. osa (Si)
Počet otáček vřetena upgrade 12 000 ot/min přímý pohon bez CTS SKU: 253610
Počet otáček vřetena upgrade 12 000 ot/min přímý pohon bez CTS
Upgrade ATC z 24 na 30 nástrojů (BT40) pro X.Mill T SKU: 253611
Upgrade ATC z 24 na 30 nástrojů (BT40) pro X.Mill T
Příprava pro Renishaw OMP40 SKU: 253613
Příprava pro Renishaw OMP40
ruční koník ST-125T pro kulatý stůl SKU: 253617
ruční koník ST-125T pro kulatý stůl
ruční koník ST-170T pro kulatý stůl SKU: 253618
ruční koník ST-170T pro kulatý stůl
ruční koník ST-255T pro kulatý stůl SKU: 253620
ruční koník ST-255T pro kulatý stůl
ruční 5'' sklíčidlo pro kulatý stůl SKU: 253621
ruční 5'' sklíčidlo pro kulatý stůl
ruční 6'' sklíčidlo pro kulatý stůl SKU: 253622
ruční 6'' sklíčidlo pro kulatý stůl
ruční 9'' sklíčidlo pro kulatý stůl SKU: 253624
ruční 9'' sklíčidlo pro kulatý stůl
Zesílený stojan stroje s 800 mm délkou pojezdu v ose Z SKU: 253625
Zesílený stojan stroje s 800 mm délkou pojezdu v ose Z
pre CTS Setup SKU: 253626
pre CTS Setup
Chlazení pomocí vřetena 20 bar s filtračním systémem SKU: 253627
Chlazení pomocí vřetena 20 bar s filtračním systémem
Upgrade 10,4" na 15" dotykový displej (Si) pro Vector SKU: 253674
Upgrade 10,4" na 15" dotykový displej (Si) pro Vector
Renishaw OMP 60 proměření obrobku (BT40) SKU: 253681
Renishaw OMP 60 proměření obrobku (BT40)
Upgrade otáček vřetena 12 000 ot/min, typ řemenu SKU: 253781
Upgrade otáček vřetena 12 000 ot/min, typ řemenu
Vzduch přes vřeteno pro Vector SKU: 253782
Vzduch přes vřeteno pro Vector
Upgrade z 828D PPU260 na 840DSL IPC447E 10.4" pro Vector SKU: 253835
Upgrade z 828D PPU260 na 840DSL IPC447E 10.4" pro Vector
Upgrade šnekového a řetězového dopravníku třísek pro X.Mill T 1000 SKU: 253837
Upgrade šnekového a řetězového dopravníku třísek pro X.Mill T 1000
Upgrade vřetena z SK40 na BBT40 pro X.Mill/Vector 650-1000 SKU: 253951
Upgrade vřetena z SK40 na BBT40 pro X.Mill/Vector 650-1000

Zdroje a dokumenty ke stažení

  • Brožura X.mill T 1000 SI.pdf (2.01MB)

Volitelné příslušenství

Prozkoumat nabídku kompatibilního příslušenství skladem

Podobné produkty

Potřebujete pomoc s hledáním stroje?

Rádi vám pomůžeme se správným rozhodnutím k dosažení vašich obchodních cílů

Služba od společnosti KNUTH

Všechny stroje potřebují občasnou údržbu. S našimi komplexním plány pro servis, školení a instalaci dostanete ze svých strojů KNUTH vždy ten nejlepší možný výkon.

Zobrazit služby

Podívejte se na stroje KNUTH v akci

Seznamte se se strojem přímo v jednom z našich podniků! Velká část našeho portfolia strojů je vždy skladem a připravena k okamžitému předvedení.

Rezervujte si demo

Vyžádání cenové nabídky

X.mill T 1000 SI - Kompaktní řešení All-In-One pro komplexní úkoly a vysoce výkonné 3osové zpracování
X.mill T 1000 SI
SKU : 181440


Tento web je chráněn reCAPTCHA a platí zásady ochrany osobních údajů a podmínky služby Google.
Děkujeme vám!

Obdrželi jsme vaši žádost a oceňujeme váš zájem! Náš obchodní zástupce vás bude kontaktovat během 1 pracovního dne.

Něco se pokazilo

Obnovte stránku a zkuste formulář odeslat znovu.

Požádat konzultaci



Tento web je chráněn reCAPTCHA a platí zásady ochrany osobních údajů a podmínky služby Google.
Děkujeme vám!

Obdrželi jsme vaši žádost a oceňujeme váš zájem! Náš obchodní zástupce vás bude kontaktovat během 1 pracovního dne.

Něco se pokazilo

Obnovte stránku a zkuste formulář odeslat znovu.
