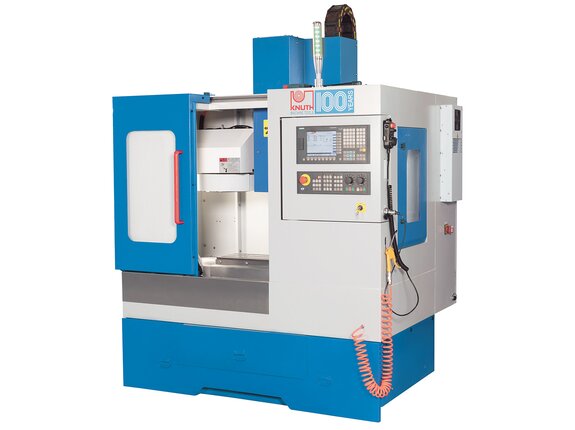

VERTIKÁLNÍ OBRÁBĚCÍ CENTRUM S C KONSTRUKCÍ

LabCenter 350 Advanced

Konstrukce stroje

• Základ tohoto kompaktního obráběcího centra tvoří strojní rám vyrobený z šedé litiny, který je tuhý a tlumí vibrace.
• Použití vysoce kvalitních, velkoryse dimenzovaných komponent zaručuje trvale přesné a spolehlivé obráběcí procesy
• Všechny osy se pohybují v přesných lineárních vedeních, které jsou spolehlivě chráněny pevnými kryty
• Společně s vřeteny s valivým uložením šrouby zaručují přesnost, dynamiku a dlouhou životnost výrobního stroje
• V ose Z zajišťuje vyvažování hmotnosti přesné provedení jemných a rychlé reakce frézovací hlavy
• Stůl stroje nabízí velkou upínací plochu a je dimenzován pro zatížení 100 kg
• Uzavřený plášť je díky posuvným dveřím v přední části a oknům na obou stranách velmi dobře přístupný

Hlavní vřeteno a pohon

• Uchycení vřetena SK 30 umožňuje kompaktní konstrukci a nabízí velký výběr nástrojů
• Vřetenová jednotka s vícenásobným uložením a řemenovým pohonem umožňuje otáčky vřetena až 6 000 ot/min

Automatický měnič nástrojů

• 12násobný měnič nástrojů zvyšuje produktivitu, flexibilitu a bezpečnost při obrábění
• Horizontální konstrukce nevyžaduje žádné další podavače a je velmi robustní

Vybavení

• Elektronické ruční kolečko usnadňuje obsluze seřizování stroje
• Automatické centrální mazání spolehlivě zásobuje všechna mazací místa a usnadňuje údržbu stroje

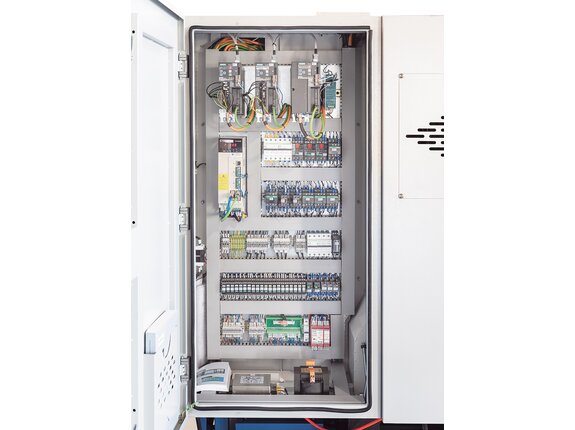

• Elektronika je optimálně chráněna v uzavřené rozvodné skříni a o řízení teploty se stará výkonný výměník tepla
• Pistole se stlačeným vzduchem je pro obsluhu při přípravných pracích přímo po ruce

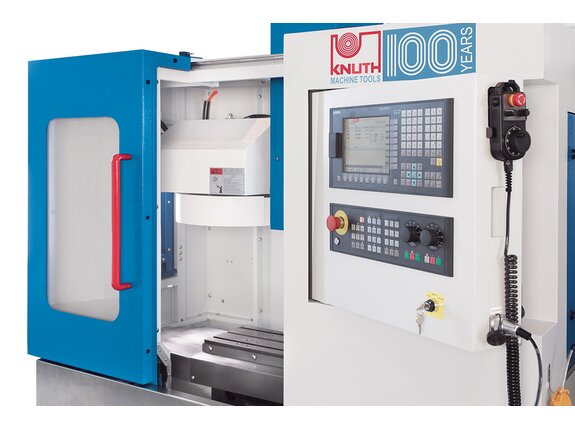

Řízení

• Díky jednotné filozofii ovládání a programování SINUMERIK je systém SINUMERIK 808D ADVANCED dobrou volbou i pro náročné frézovací operace
• Kromě toho lze tento řídicí systém velmi efektivně využít také ve výuce
• Programovací příručka je koncipována tak, aby byly snadno srozumitelné i základy CNC technologie
