| Pracovní prostor |
| Rozměry stolu |
850 mm x 450 mm |
| Vertikální stůl |
1.190 mm x 250 mm |
| Zatižitelnost stolu (max.) |
300 kg |
| Počet drážek T |
7 ks |
| Drážkami T (šířka x rozteč) |
14 mm x 63 mm |
| Drážky T, vertikální stůl (počet) |
3 ks |
| Drážky T, vertikální stůl (šířka x rozteč) |
14 mm x 63 mm |
| Dráha pojezdu |
| Dráha pojezdu - osa X |
600 mm |
| Dráha pojezdu - osa Y |
450 mm |
| Dráha pojezdu - osa Z |
450 mm |
| Frézovací hlava |
| Rozsah otáček, nízké |
40 1/min - 440 1/min |
| Rozsah otáček, vysoké |
440 1/min - 2.000 1/min |
| Otáčky vřetena |
40 1/min - 2.000 1/min |
| Upnutí vřetena |
SK 40 DIN 2080 |
| Úhel vychýlení |
90 ° |
| Dráha pojezdu Pokrm |
60 mm |
| Vzdálenost hlava vřetena - stůl |
50 mm - 500 mm |
| Vzdálenost střed vřetena - stojan |
170 mm - 620 mm |
| Rychlý chod |
| Rychlý chod v ose X |
1.200 mm/min |
| Rychlý chod v ose Y |
1.200 mm/min |
| Rychlý chod v ose Z |
1.200 mm/min |
| Horizontální frézovací hlava |
| Upnutí vřetena |
SK 40 DIN 2080 |
| Vzdálenost středu vřetena od stolu |
170 mm - 620 mm |
| Posuv |
| Pracovní posuv - osa X |
10 mm/min - 1.000 mm/min |
| Pracovní posuv - osa Y |
10 mm/min - 1.000 mm/min |
| Pracovní posuv - osa Z |
10 mm/min - 1.000 mm/min |
| Výkony pohonů |
| Výkon motoru hlavního pohonu |
5,5 kW |
| Výkon motoru čerpadla chladicí kapaliny |
0,13 kW |
| Posuv osy X |
10 Nm |
| Posuv - osa Y |
10 Nm |
| Posuv - osa Z |
15 Nm |
| Míry a váhy |
| Rozměry |
1,6 m x 1,8 m x 2 m |
| Hmotnost |
1.750 kg |
Bez této univerzální nástrojové frézy je už prakticky nemyslitelná dnešní mechanická výroba nástrojů a forem. Kompaktní konstrukce, která nabízí velkou flexibilitu a zároveň se velmi snadno ovládá, se již mnohokrát osvědčila a v tomto modelu byla interpretována novým, moderním způsobem. Díky elektronickým dorazům, elektronickým ručním kolečkům a dalším frézovacím funkcím zpřístupňuje Servomill výhody velkosériové CNC technologie i bez programování. Stroje se používají především při výrobě nástrojů, ve výrobě a při školení.
- Technologie servo posuvu s elektronickými ručními kolečky
- Kuželovitá vřetena ve všech osách
- Trojnásobné elektronické dorazy

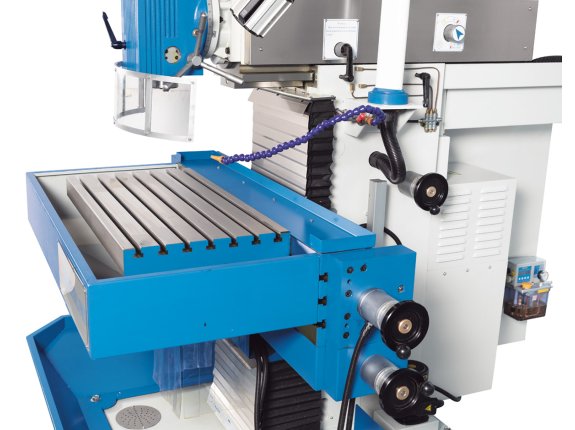

- Velká vertikální konzola a pracovní stůl
- Vertikální a horizontální vřeteno
- Plynule regulovatelný počet otáček vřetena
Snadnější, přesnější a efektivnější konvenční frézování s integrovanou elektronikou
- Stroje Servomill představují novou generaci konvenčních fréz
- Všechny konstrukční řady Servomill se vyznačují snadnou obsluhou, výrazně zvýšenou přesností a zvýšeným obráběcím výkonem
- Vysoká spolehlivost všech použitých komponent a jejich dlouhá životnost výrazně snižují náklady na údržbu, a zajišťují tak vyšší dostupnost.

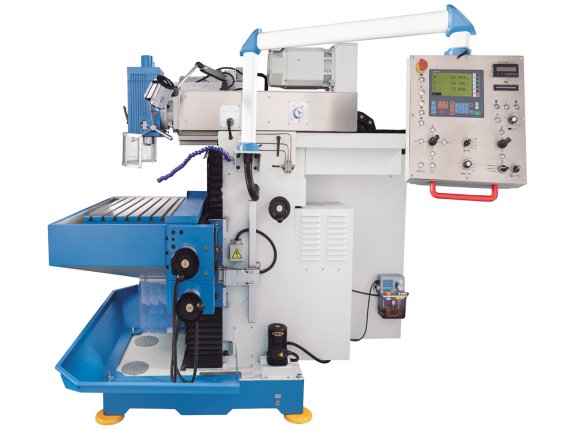

Konstrukce stroje
- Konstrukce řady FPK je moderní interpretací klasické univerzální nástrojové frézky, která se používá v mnoha dílnách a výrobních prostředích
- Stojan stroje v konzolovém provedení je moderní konstrukce z vysoce kvalitní šedé litiny navržená s ohledem na přesnost a trvanlivost
- Osvědčeným konstrukčním prvkem je soustředění všech ovládacích prvků na pravé straně stroje, což obsluze umožňuje dokonalou kontrolu nad celým procesem obrábění
- Plochá vedení jsou díky své velké styčné ploše velmi nosná a vedou konzolu a horní nosník s maximální rozměrovou stabilitou a nosností
Hlavní vřeteno a pohon
- Převodovka hlavního vřetena je integrována do horního nosníku pro efektivní přenos výkonu a tichý provoz s nízkými vibracemi
- Robustní dvoustupňová převodovka s kalenými a broušenými ozubenými koly nabízí široký, plynule regulovatelný rozsah otáček, vysokou nosnost a hladký chod
- Vertikální frézovací hlava se může otáčet na obě strany a pinolou lze pohybovat ručně
- Svislou frézovací hlavu lze v několika jednoduchých krocích demontovat a odhalit tak vodorovné upínání vřetena
- Pro obrábění s dlouhými frézovacími trny lze standardně namontovat podpěrné rameno
Posuv
- Výkonné servomotory umožňují plynulou regulaci rychlosti posuvu a rychlý posuv ve všech osách
- Předepnuté kuličkové šroubové pohony ve všech osách zaručují přesné, plynulé polohování bez zpětného rázu a s nízkým opotřebením a dlouhou životnost
Výbava
- Stroje jsou standardně vybaveny rozsáhlým příslušenstvím, jako je výkonný systém chlazení, pracovní osvětlení LED a rozsáhlé nástrojové příslušenství s dlouhými frézovacími trny a kleštinami
Servomill - Nejdůležitější novinky
- Elektronika vyvinutá a vyrobená v Německu
- Řízení polohy pro pojezd po přednastavených drahách pojezdu ve všech osách
- Předepjatá oběžná kuličková vřetena bez vůle
- Servomotory na všech osách, plynule regulovatelný posuv, rychloposuv a regulace počtu otáček
- Elektronický ukazatel zatížení vřetena
- Elektronická ruční kolečka na všech osách
- Posuv osy X, Y a Z pomocí joysticku
- Integrované ukazatele polohy se skleněnými měřítky
- Posuv lze synchronizovat s otáčkami vřetena
- Výkonné servomotory umožňují plynulou regulaci rychlosti posuvu a rychlý posuv ve všech osách
Indikátor polohy X.Pos 3.2
- Nová generace moderních ukazatelů polohy s přesnými lineárními stupnicemi je výkonnější, robustnější a spolehlivější
- Další informace naleznete v příručkách dodávaných se standardním vybavením
Výhody pro vás
- Jednoduchost: intuitivní obsluha – přehledné uspořádání ovládacích prvků a jasné funkce
- Automatický posuv ve všech osách, plynulá regulace
- Koncové dorazy lze v každé ose nastavit elektronicky stisknutím tlačítka – lze uložit 3 polohy dorazu +/- pro každou osu
- Větší přesnost: ovládání pomocí elektronických ručních koleček – osy se pohybují pomocí vysoce kvalitních servopohonů určených pro nepřetržitý provoz
- Spolehlivost: pohony, vřetena a měřicí systémy jsou zcela zapouzdřené nebo instalované v ochranných pouzdrech a prakticky bezúdržbové
- Odolnost: použity jsou výhradně kvalitní komponenty pohonů určené pro nepřetržitý provoz
- Bezúdržbovost: pohony posuvů nevyžadují žádnou pravidelnou údržbu
Nejmodernější technika posuvu
- Pohyby v osách jsou prováděny velmi kvalitními servopohony, které převádějí pohyby ručního kolečka s přesností a dynamikou moderních CNC strojů
- Spolehlivá, bezúdržbová technologie velkosériové výroby
- Vysoká rychlost pojezdu snižuje neproduktivní časy
Kuličková vřetena ve všech osách
- Jednoznačně snížený mrtvý chod (bioptických), což se zřetelně projevuje zvýšením přesnosti
- Zřetelně redukované tření, bez efektu Stick-Slip (zadrhávání), omezený vývin tepla – nízké opotřebení
Elektronická ruční kolečka
- Ovládání pomocí elektronických ručních koleček v µ-oboru – haptika a poloha jako u konvenčního stroje, ale s lehčím chodem a přesnější
Ovládání pomocí joysticku
- Vysoký komfort obsluhy při pohybu os
- Snadná manipulace při zpracování pracovních sekvencí
Elektronické pevné dorazy
- Elektronické nastavení 3 x 2 koncových dorazů v každé ose stiskem tlačítka – tyto spínače jsou seskupeny přímo kolem spínačů posuvu a lze je ovládat intuitivně
- To zajišťuje vysokou přesnost opakování při souřadnicovém vrtání nebo frézování kapes a umožňuje nastavit podstatně více poloh než u běžných strojů
Elektronický ukazatel zatížení vřetena
- Pomáhá také obsluze efektivně využívat kapacitu stroje a nástroje
- Spolehlivý indikátor, který zabraňuje poškození v důsledku přetížení
ovládací panel s X.Pos 3.2 a rozšířenými funkcemi
Kat. č.
ovládací panel s X.Pos 3.2 a rozšířenými funkcemi
ovládací panel s X.Pos 3.2 a rozšířenými funkcemi
Kat. č.
kuličkové šroubové pohony a přímé servopohony ve všech osách
kuličkové šroubové pohony a přímé servopohony ve všech osách
Kat. č.
automatický posuv s elektrickými koncovými spínači ve všech osách
automatický posuv s elektrickými koncovými spínači ve všech osách
Kat. č.
elektronická ruční kolečka
elektronická ruční kolečka
Kat. č.
příslušenství pro frézování
příslušenství pro frézování
Kat. č.

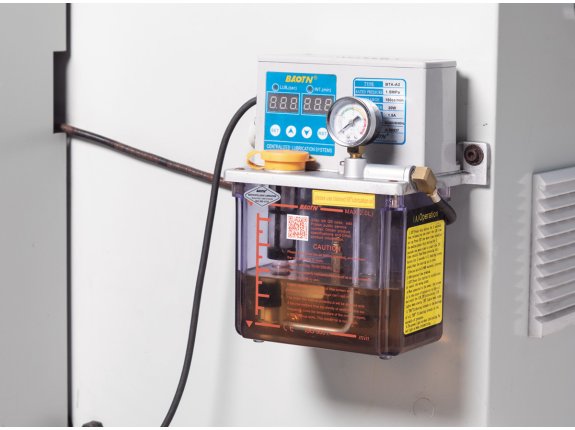

automatické centrální mazání
automatické centrální mazání
Kat. č.
výměník tepla pro skříňový rozvaděč
výměník tepla pro skříňový rozvaděč
Kat. č.
výškově stavitelný ochranný kryt
výškově stavitelný ochranný kryt
Kat. č.
systém chlazení chladicí kapalinou
systém chlazení chladicí kapalinou
Kat. č.
LED pracovní světlo
LED pracovní světlo
Kat. č.
Provozní návod
Provozní návod
Kat. č.
Univerzální naklápěcí stůl
- Velikost stolu: 630 × 300 mm
- T drážky (početךířka×vzdálenost): 6 × 14 × 45 mm
- Úhel vychýlení (osa X): ± 30º
- Úhel vychýlení (osa Y): ± 30º
- Úhel vychýlení (osa Z): 360º
Univerzální naklápěcí stůl
Kat. č. 254275
Univerzální naklápěcí stůl
- Velikost stolu: 630 × 300 mm
- T drážky (početךířka×vzdálenost): 6 × 14 × 45 mm
- Úhel vychýlení (osa X): ± 30º
- Úhel vychýlení (osa Y): ± 30º
- Úhel vychýlení (osa Z): 360º
