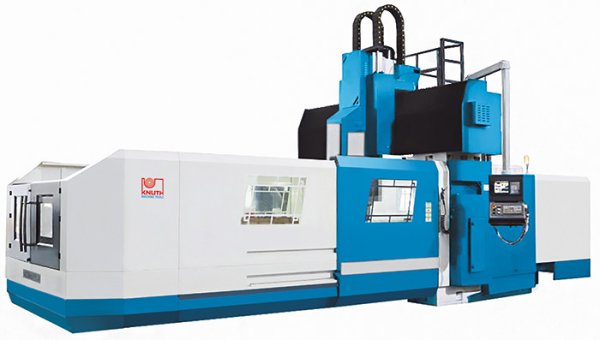

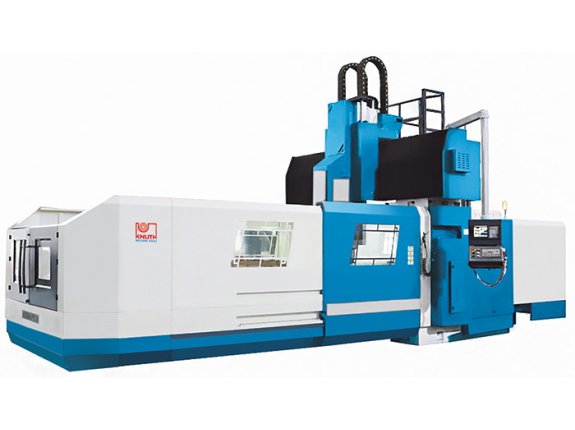

Portalo C 2014 CNC

SKU : 170141

Stroje řady Portalo C CNC jsou určeny pro přesné obrábění velkých a těžkých obrobků. Podstavec stroje má pevný portál a pohyblivý stůl. Díky tomu podávají stroje této řady přesvědčivý výkon při těžkém obrábění, ale také při vysokorychlostním obrábění složitých zápustek a forem. Široká nabídka příslušenství umožňuje přizpůsobení specifickým požadavkům.

  • Vysoká hmotnost obrobku
  • Velký pracovní prostor
  • Pevný stacionární portál
  • Rychlý měnič nástrojů
  • Měřicí systém Renishaw pro měření nástrojů a obrobků
Pracovní prostor
Rozměry stolu 2000 mm x 1200 mm
Zatižitelnost stolu (max.) 4000 kg
Vzdálenost hlava vřetena - horní strana stolu 150 mm - 950 mm
Vzdálenost sloupů 1400 mm
Dráha pojezdu
Dráha pojezdu - osa X 2100 mm
Dráha pojezdu - osa Y 1400 mm
Dráha pojezdu - osa Z 800 mm
Hlavní vřeteno
Otáčky vřetena 6000 1/min
Upnutí vřetena SK 50 ISO 7388-1 (DIN 69871)
Průměr vřetena 155 mm
Rychlý chod
Rychloposuv osy X 12 m/min
Rychloposuv osy Y 12 m/min
Rychloposuv osy Z 10 m/min
Posuv
Pracovní posuv 8000 mm/min
Nosič nástrojů
Počet nástrojových míst 24 ks
Přesnosti
Přesnost nastavování polohy 0,005/300 mm
Opakovaná přesnost 0,005/1000 mm
Výkony pohonů
Výkon motoru hlavního pohonu 26 kW
Hlavní pohon, konstantní zatížení 22 kW
Míry a váhy
Rozměry 6,3 m x 4,15 m x 4,45 m
Hmotnost 16000 kg

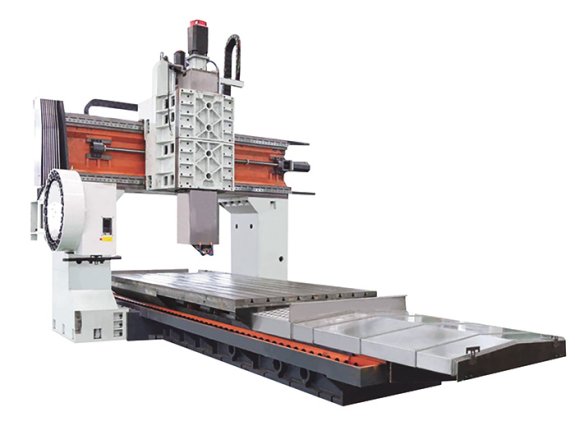

Pojízdný upínací stůl a pevný portál umožňují obrábění velkých a zvláště těžkých obrobků

Portál

  • Velká obráběcí oblast a dlouhé dráhy pojezdu vyžadují obzvláště stabilní portál s vedeními, které odpovídají vysokým nárokům
  • Kombinace lineárních a plochých vedení nabízí vedle vysoké životnosti také vyšší rychlosti obrábění při vynikající stabilitě
  • Vysoce kvalitní kuličkové šrouby a osvědčené servomotory Siemens zajišťují dynamický posuv i rychloposuv ve všech osách

Hlavní vřeteno

  • Vysoký hnací výkon poskytuje široký rozsah otáček a momentové rezervy při těžkém třískovém obrábění

Měnič nástrojů

  • Robustní měnič nástrojů s 24 stanicemi a dvouramenným úchopem se postará o flexibilitu a krátké doby výměny v každodenním výrobním procesu

Řízení

  • Siemens 828 D Basic přesvědčí intuitivním, rychle osvojitelným programováním, vynikající podporou a servisem
  • Se standardním softwarem Siemens Shopmill lze bez námahy vyrábět i velmi složité kontury a obrobky

Vybavení

  • Pracovní prostor je dobře přístupný přes velké posuvné dveře v krytu stroje a zaručuje nejjednodušší přípravu stroje
  • Měřicí systémy Renishaw pro měření nástrojů a obrobků výrazně zvyšují efektivitu stroje - větší flexibilita - kratší prostoje - žádné chyby při ručním nastavování - méně zmetků
  • Výkonný chladicí systém a sériový systém přepravy třísek se postarají o dobrý odvod třísek
  • Údržbu stroje usnadňuje automatické centrální mazání

Řídící systém Siemens 828 D SKU:

SINUMERIK 828 D – Výkonný balíček kompaktní třídy ovládání CNC

Nejdůležitější novinky

  • Kompaktní, robusní a bezúdržbový panel obsluhy CNC
  • Komfortní zadávání programů a parametrů pomocí klávesnice QWERTY
  • Nejvyšší pracovní přesnost
  • Inteligentní kinematické transformace pro obrábění válcovitých obrobků ve vychýlených rovinách obrobků
  • Technologický paket SINUMERIK MDynamics s s novými funkcemi prostředí Advanced Surface: perfektní povrchy obrobků a nejkratší časy obrábění při výrobě forem
  • ProgramGUIDE: nejkratší čas obrábění a maximální flexibilita při výrobě velkých sérií
  • Jedinečné spektrum technologických cyklů - od obrábění libovolných frézovaných obrysů s identifikací zbývajícího materiálu až po měření v procesu
  • Prvky animace: jedinečná podpora obsluhy a programování se sekvencemi vyobrazení pohybu
  • Nejmodernější přenos dat přes USB-Stick, CF-kartu a podnikovou síť (Ethernet)

Hardware CNC

  • Výkonné řízení CNC, založené na použití panelu obsluhy
  • Robusní čelní strana panelu obsluhy, tlakově litý z hořčíkové slitiny
  • Integrována plnohodnotná klávesnice QWERTY
  • Bezúdržbový design (není nutná záložní baterie)

CNC-řídící funkce a údaje

  • Dynamická regulace
  • Lineární, kruhová a šroubovicová interpolace
  • Řezání vnitřních závitů bez vyrovnávacího pouzdra a frézování závitů
  • Přepínání palce/metricky
  • Koncept FRAME pro individuální transformace, rotace, změny měřítka a zrcadlení
  • 100 nastaveitelných posunů nulových bodů
  • Synchronní akce a rychlé provádění pomocných funkcí

CNC-technologické cykly

  • Velký výběr vrtacích cyklů
  • Velký výběr frézovacích cyklů pro standardní geometrii
  • Velký výběr vzorů umístění pro vrtací a frézovací operace
  • High Speed Settings pro aplikace při výrobě forem
  • Počítač geometrie pro volné zadávání obrysů
  • Cyklus opracování výřezů / výstupků v obrysu s ostrůvky

Grafické funkce

  • Grafický systém nápovědy online, srovnatelný s PC
  • Grafická CNC silumace a zobrazení rovin

CNC-správa nástrojů

  • Zobrazení údajů o nástroji a zásobníku v jednom obrázku
  • Správa nástrojů s čitelným označením nástrojů
  • Funkce zakládání a odebírání pro jednoduché přiřazení zásobníků
  • Správa nástrojů s hlídáním životnosti nástrojů
  • 10,4´´ TFT barevný dísplay
Řídící systém Siemens 828 D
Řídící systém Siemens 828 D SKU:

SINUMERIK 828 D – Výkonný balíček kompaktní třídy ovládání CNC

Nejdůležitější novinky

  • Kompaktní, robusní a bezúdržbový panel obsluhy CNC
  • Komfortní zadávání programů a parametrů pomocí klávesnice QWERTY
  • Nejvyšší pracovní přesnost
  • Inteligentní kinematické transformace pro obrábění válcovitých obrobků ve vychýlených rovinách obrobků
  • Technologický paket SINUMERIK MDynamics s s novými funkcemi prostředí Advanced Surface: perfektní povrchy obrobků a nejkratší časy obrábění při výrobě forem
  • ProgramGUIDE: nejkratší čas obrábění a maximální flexibilita při výrobě velkých sérií
  • Jedinečné spektrum technologických cyklů - od obrábění libovolných frézovaných obrysů s identifikací zbývajícího materiálu až po měření v procesu
  • Prvky animace: jedinečná podpora obsluhy a programování se sekvencemi vyobrazení pohybu
  • Nejmodernější přenos dat přes USB-Stick, CF-kartu a podnikovou síť (Ethernet)

Hardware CNC

  • Výkonné řízení CNC, založené na použití panelu obsluhy
  • Robusní čelní strana panelu obsluhy, tlakově litý z hořčíkové slitiny
  • Integrována plnohodnotná klávesnice QWERTY
  • Bezúdržbový design (není nutná záložní baterie)

CNC-řídící funkce a údaje

  • Dynamická regulace
  • Lineární, kruhová a šroubovicová interpolace
  • Řezání vnitřních závitů bez vyrovnávacího pouzdra a frézování závitů
  • Přepínání palce/metricky
  • Koncept FRAME pro individuální transformace, rotace, změny měřítka a zrcadlení
  • 100 nastaveitelných posunů nulových bodů
  • Synchronní akce a rychlé provádění pomocných funkcí

CNC-technologické cykly

  • Velký výběr vrtacích cyklů
  • Velký výběr frézovacích cyklů pro standardní geometrii
  • Velký výběr vzorů umístění pro vrtací a frézovací operace
  • High Speed Settings pro aplikace při výrobě forem
  • Počítač geometrie pro volné zadávání obrysů
  • Cyklus opracování výřezů / výstupků v obrysu s ostrůvky

Grafické funkce

  • Grafický systém nápovědy online, srovnatelný s PC
  • Grafická CNC silumace a zobrazení rovin

CNC-správa nástrojů

  • Zobrazení údajů o nástroji a zásobníku v jednom obrázku
  • Správa nástrojů s čitelným označením nástrojů
  • Funkce zakládání a odebírání pro jednoduché přiřazení zásobníků
  • Správa nástrojů s hlídáním životnosti nástrojů
  • 10,4´´ TFT barevný dísplay
Shopmill výběr softwaru pro Sinumerik 828D
Shopmill výběr softwaru pro Sinumerik 828D SKU:
20-násobný měnič nástrojů
20-násobný měnič nástrojů SKU:
Olejové chlazení vřetena
Olejové chlazení vřetena SKU:
Elektrické ruční kolečko
Elektrické ruční kolečko SKU:
Dopravník k odvádění třísek
Dopravník k odvádění třísek SKU:
Zaměření obrobku Renishaw OMP 60
Zaměření obrobku Renishaw OMP 60 SKU:
Systém zaměření nástroje Renishaw TS27R
Systém zaměření nástroje Renishaw TS27R SKU:
Pracovní svítilna LED
Pracovní svítilna LED SKU:
Pistole na chladicí kapalinu
Pistole na chladicí kapalinu SKU:
Pistole stlačeného vzduchu
Pistole stlačeného vzduchu SKU:
Systém chlazení chladicí kapalinou
Systém chlazení chladicí kapalinou SKU:
Automatické centrální mazání
Automatické centrální mazání SKU:
Nástroje obsluhy
Nástroje obsluhy SKU:
Provozní návod
Provozní návod SKU:
Zaměření obrobku Renishaw OMP 60
Zaměření obrobku Renishaw OMP 60 SKU:
Systém zaměření nástroje Renishaw TS27R
Systém zaměření nástroje Renishaw TS27R SKU:
Pistole na chladicí kapalinu
Pistole na chladicí kapalinu SKU:

Řídící systém Siemens 828 D

SINUMERIK 828 D – Výkonný balíček kompaktní třídy ovládání CNC

Nejdůležitější novinky

  • Kompaktní, robusní a bezúdržbový panel obsluhy CNC
  • Komfortní zadávání programů a parametrů pomocí klávesnice QWERTY
  • Nejvyšší pracovní přesnost
  • Inteligentní kinematické transformace pro obrábění válcovitých obrobků ve vychýlených rovinách obrobků
  • Technologický paket SINUMERIK MDynamics s s novými funkcemi prostředí Advanced Surface: perfektní povrchy obrobků a nejkratší časy obrábění při výrobě forem
  • ProgramGUIDE: nejkratší čas obrábění a maximální flexibilita při výrobě velkých sérií
  • Jedinečné spektrum technologických cyklů - od obrábění libovolných frézovaných obrysů s identifikací zbývajícího materiálu až po měření v procesu
  • Prvky animace: jedinečná podpora obsluhy a programování se sekvencemi vyobrazení pohybu
  • Nejmodernější přenos dat přes USB-Stick, CF-kartu a podnikovou síť (Ethernet)

Hardware CNC

  • Výkonné řízení CNC, založené na použití panelu obsluhy
  • Robusní čelní strana panelu obsluhy, tlakově litý z hořčíkové slitiny
  • Integrována plnohodnotná klávesnice QWERTY
  • Bezúdržbový design (není nutná záložní baterie)

CNC-řídící funkce a údaje

  • Dynamická regulace
  • Lineární, kruhová a šroubovicová interpolace
  • Řezání vnitřních závitů bez vyrovnávacího pouzdra a frézování závitů
  • Přepínání palce/metricky
  • Koncept FRAME pro individuální transformace, rotace, změny měřítka a zrcadlení
  • 100 nastaveitelných posunů nulových bodů
  • Synchronní akce a rychlé provádění pomocných funkcí

CNC-technologické cykly

  • Velký výběr vrtacích cyklů
  • Velký výběr frézovacích cyklů pro standardní geometrii
  • Velký výběr vzorů umístění pro vrtací a frézovací operace
  • High Speed Settings pro aplikace při výrobě forem
  • Počítač geometrie pro volné zadávání obrysů
  • Cyklus opracování výřezů / výstupků v obrysu s ostrůvky

Grafické funkce

  • Grafický systém nápovědy online, srovnatelný s PC
  • Grafická CNC silumace a zobrazení rovin

CNC-správa nástrojů

  • Zobrazení údajů o nástroji a zásobníku v jednom obrázku
  • Správa nástrojů s čitelným označením nástrojů
  • Funkce zakládání a odebírání pro jednoduché přiřazení zásobníků
  • Správa nástrojů s hlídáním životnosti nástrojů
  • 10,4´´ TFT barevný dísplay

Zdroje a dokumenty ke stažení

Volitelné příslušenství

Prozkoumat nabídku kompatibilního příslušenství skladem

Frézovací trny a sklíčidla Kombinovaný násuvný trn BT50x40
SKU : 103954 85,00 €
Frézovací trny a sklíčidla Kombinovaný násuvný trn BT50x50
SKU : 103955 93,00 €
Sklíčidla a upínače Kleštinové pouzdro MAS BT50-ER32
SKU : 104204 110,00 €
Sklíčidla a upínače Kleštinové pouzdro MAS BT50-ER40
SKU : 104205 110,00 €
Sklíčidla Rychloupínací sklíčidlo pro vrtáky 1-13 mm B16
SKU : 104765 76,00 €
Sklíčidla Rychloupínací sklíčidlo pro vrtáky 3-16 mm B18
SKU : 104770 82,00 €
Sklíčidla a upínače ER32 sada kleštin šestidílná
SKU : 106052 58,00 €
Sklíčidla a upínače ER40 sada kleštin patnáctidílná
SKU : 106075 150,00 €
Odstranění třísek Nástroj pro sbírání třísek Power Worker
SKU : 123040 66,00 €
Frézovací trny a sklíčidla Weldon MAS-BT 50, Ø 6 x 63
SKU : 193225 87,20 €
Frézovací trny a sklíčidla Weldon MAS-BT 50, Ø 8 x 63
SKU : 193226 87,20 €
Frézovací trny a sklíčidla Weldon MAS-BT 50, Ø 10 x 63
SKU : 193227 87,20 €
Frézovací trny a sklíčidla Weldon MAS-BT 50, Ø 12 x 80
SKU : 193228 87,20 €
Frézovací trny a sklíčidla Weldon MAS-BT 50, Ø 14 x 80
SKU : 193229 87,20 €
Frézovací trny a sklíčidla Weldon MAS-BT 50, Ø 16 x 80
SKU : 193230 87,20 €
Frézovací trny a sklíčidla Weldon MAS-BT 50, Ø 20 x 80
SKU : 193231 87,20 €
Frézovací trny a sklíčidla Weldon MAS-BT 50, Ø 25 x 100
SKU : 193232 87,20 €
Frézovací trny a sklíčidla Weldon MAS-BT 50, Ø 32 x 105
SKU : 193233 93,30 €
Dálková údržba CNC strojů je nyní ještě bezpečnější a přesto zcela snadná SmartFactory E.T. Box LAN
SKU : 270307 1 600,00 €
Dálková údržba CNC strojů je nyní ještě bezpečnější a přesto zcela snadná SmartFactory E.T. Box WIFI
SKU : 270308 2 385,00 €
Dálková údržba CNC strojů je nyní ještě bezpečnější a přesto zcela snadná SmartFactory E.T. Box W4G
SKU : 270309 2 424,00 €

Podobné produkty

Portalo C 2519 CNC - CNC frézka se stabilním pevným portálem a velkým stolem posuvným v jedné ose pro obrábění velkých a těžkých obrobků

Portalo C 2519 CNC

Dráha pojezdu - osa X: 2.600 mm
Dráha pojezdu - osa Y: 1.900 mm
Portalo C 3019 CNC - CNC frézka se stabilním pevným portálem a velkým stolem posuvným v jedné ose pro obrábění velkých a těžkých obrobků

Portalo C 3019 CNC

Dráha pojezdu - osa X: 3.100 mm
Dráha pojezdu - osa Y: 1.900 mm
Portalo C 3022 CNC - CNC frézka se stabilním pevným portálem a velkým stolem posuvným v jedné ose pro obrábění velkých a těžkých obrobků

Portalo C 3022 CNC

Dráha pojezdu - osa X: 3.200 mm
Dráha pojezdu - osa Y: 2.500 mm
Portalo C 4022 CNC - CNC frézka se stabilním pevným portálem a velkým stolem posuvným v jedné ose pro obrábění velkých a těžkých obrobků

Portalo C 4022 CNC

Dráha pojezdu - osa X: 4.200 mm
Dráha pojezdu - osa Y: 2.500 mm
Portalo C 2519 CNC - CNC frézka se stabilním pevným portálem a velkým stolem posuvným v jedné ose pro obrábění velkých a těžkých obrobků

Portalo C 2519 CNC

Dráha pojezdu - osa X: 2.600 mm
Dráha pojezdu - osa Y: 1.900 mm
Portalo C 3019 CNC - CNC frézka se stabilním pevným portálem a velkým stolem posuvným v jedné ose pro obrábění velkých a těžkých obrobků

Portalo C 3019 CNC

Dráha pojezdu - osa X: 3.100 mm
Dráha pojezdu - osa Y: 1.900 mm
Portalo C 3022 CNC - CNC frézka se stabilním pevným portálem a velkým stolem posuvným v jedné ose pro obrábění velkých a těžkých obrobků

Portalo C 3022 CNC

Dráha pojezdu - osa X: 3.200 mm
Dráha pojezdu - osa Y: 2.500 mm
Portalo C 4022 CNC - CNC frézka se stabilním pevným portálem a velkým stolem posuvným v jedné ose pro obrábění velkých a těžkých obrobků

Portalo C 4022 CNC

Dráha pojezdu - osa X: 4.200 mm
Dráha pojezdu - osa Y: 2.500 mm
consultation

Potřebujete pomoc s hledáním stroje?

Rádi vám pomůžeme se správným rozhodnutím k dosažení vašich obchodních cílů

Služba od společnosti KNUTH

Všechny stroje potřebují občasnou údržbu. S našimi komplexním plány pro servis, školení a instalaci dostanete ze svých strojů KNUTH vždy ten nejlepší možný výkon.

Zobrazit služby

Podívejte se na stroje KNUTH v akci

Seznamte se se strojem přímo v jednom z našich podniků! Velká část našeho portfolia strojů je vždy skladem a připravena k okamžitému předvedení.

Rezervujte si demo

Vyžádání cenové nabídky

Portalo C 2014 CNC - CNC frézka se stabilním pevným portálem a velkým stolem posuvným v jedné ose pro obrábění velkých a těžkých obrobků
Portalo C 2014 CNC
SKU : 170141
*
*
*
*
*
*
*
*
*
*
*
*
Tento web je chráněn reCAPTCHA a platí zásady ochrany osobních údajů a podmínky služby Google.
Vypršela lhůta požadavku, odešlete formulář znovu
Děkujeme vám!

Obdrželi jsme vaši žádost a oceňujeme váš zájem! Náš obchodní zástupce vás bude kontaktovat během 1 pracovního dne.

Prohlédněte si další stroje Rezervujte si předvádění tohoto stroje
Něco se pokazilo

Obnovte stránku a zkuste formulář odeslat znovu.

Požádat konzultaci

*
*
*
*
*
*
*
*
*
Tento web je chráněn reCAPTCHA a platí zásady ochrany osobních údajů a podmínky služby Google.
Vypršela lhůta požadavku, odešlete formulář znovu
Děkujeme vám!

Obdrželi jsme vaši žádost a oceňujeme váš zájem! Náš obchodní zástupce vás bude kontaktovat během 1 pracovního dne.

Něco se pokazilo

Obnovte stránku a zkuste formulář odeslat znovu.

Vyžádání služby

*
*
*
*
*
*
*
*
*
*
*
*
*
*
Tento web je chráněn reCAPTCHA a platí zásady ochrany osobních údajů a podmínky služby Google.
Vypršela lhůta požadavku, odešlete formulář znovu
Děkujeme vám!

Obdrželi jsme vaši žádost a oceňujeme váš zájem! Náš servisní zástupce vás bude kontaktovat během 1 pracovního dne.

Něco se pokazilo

Obnovte stránku a zkuste formulář odeslat znovu.
