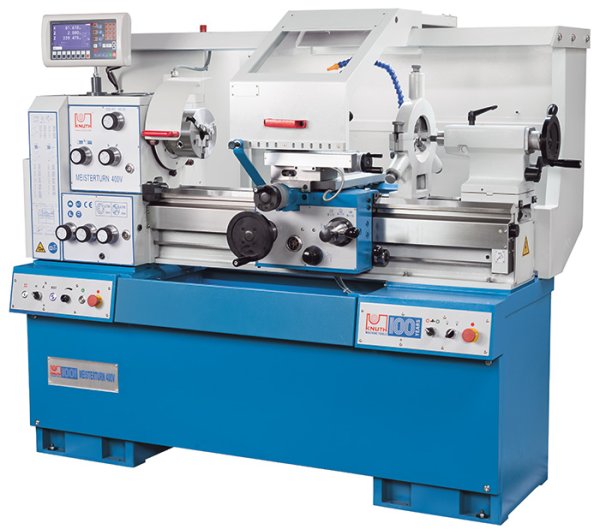

Meisterturn 400 V - Přesvědčivá kvalita pro kusovou a malosériovou výrobu
Meisterturn 400 V - Přesvědčivá kvalita pro kusovou a malosériovou výrobu

Meisterturn 400 V

SKU : 300830
Prodej pouze mimo EU

Meisterturn přesvědčí svou přesností, moderní ergonomií a bezpečností. Díky invertoru lze dosáhnout otáček vřetena až 2 500 ot/min. Integrovaná funkce konstantní řezné rychlosti, která při čelním soustružení přizpůsobuje otáčky vřetena průměru, dosahuje výsledků soustružení, které jsou srovnatelné s CNC stroji. Obrobky s širokou škálou průměrů tak lze obrábět s vysokou přesností a nejlepší kvalitou povrchu. Výbava je rozsáhlá a ovládání intuitivní. Díky tomu je stroj ideální pro náročnou individuální výrobu a zaujme i jako vysoce kvalitní výukový stroj

  • Ergonomický ovládací panel
  • Plynule regulovatelný počet otáček vřetena
  • Čelní obrábění s konstantní řeznou rychlostí
  • Kompletní výbava
Připraveno k okamžitému dodání
Pracovní prostor
Šířka hrotů 800 mm
Výška hrotů 200 mm
Oběžný průměr stroje nad ložem 400 mm
Oběžný průměr stroje nad suportem 245 mm
Šířka lože 260 mm
Dráha pojezdu
Dráha pojezdu - osa X 215 mm
Dráha pojezdu - osa Z 745 mm
Dráha pojezdu - osa Z1 112 mm
Rozsah naklápění horních saní 60°
Hlavní vřeteno
Rozsah otáček, vysoké 450 1/min - 2500 1/min
Rozsah otáček, nízké 50 1/min - 450 1/min
Vrtání vřetena 52 mm
Upnutí vřetena A2-5 (D1-5)
Kužel vřetena 6 MK
Posuv
Posuv - osa X 0,0125 mm/ot. - 1 mm/ot.
Posuv - osa Z 0,025 mm/ot. - 2 mm/ot.
Nosič nástrojů
Rozměry tělesa nástroje 20 mm x 20 mm
Řezání závitů
Řezání závitů, metrické 0,2 mm - 14 mm
Řezání závitů, whitworth TPI
Řezání závitů, modulové 0,12 MP - 6,3 MP
Řezání závitů, diametrální 3 DP - 200 DP
Koník
Průměr pinoly koníku 50 mm
Kužel koníku 3 MK
Zdvih pinoly koníku 110 mm
Příčné nastavení koníku 15 mm
Výkony pohonů
Výkon motoru hlavního pohonu 5,5 kW
Výkon motoru čerpadla chladicí kapaliny 0,125 kW
Míry a váhy
Rozměry 1,88 m x 1,07 m x 1,55 m
Hmotnost 1250 kg

  • Meisterturn kombinuje přesnost a dokonalé ovládání pro efektivní individuální a malosériovou výrobu s vysokými standardy, jako je konstrukce nástrojů a přípravků
  • Stroj navíc splňuje i speciální požadavky pro použití v oblasti školení a dalšího vzdělávání na průmyslové úrovni
  • Moderní design, kvalitní komponenty a intuitivní obsluha se výborně osvědčily při každodenní výrobě
  • Masivní strojní lože z kvalitní šedé litiny se vyznačuje širokým, broušeným a kaleným dvojitým prismatickým vedením
  • Díky velkému otvoru vřetena lze hřídele a trubky rychle upnout pomocí sklíčidla soustruhu
  • Dvoustupňové hlavní vřeteno běží v uzavřené olejové lázni
  • Všechna ozubená kola a hřídele jsou kaleny a broušeny
  • Spolu s plynule nastavitelným motorem poskytuje pohon vysoký točivý moment pro výkonné obrábění v širokém rozsahu otáček
  • Konstanta V – otáčky vřetena se při čelním soustružení přizpůsobují měnícímu se průměru obrobku – téměř konstantní řezná rychlost na břitu soustružnického nože umožňuje kvalitu povrchu, která je srovnatelná s výsledky soustružení na CNC strojích
  • Bezpečnost je i zde na prvním místě: hlavní motor je vybaven elektromagnetickou brzdou a maximální rychlost je kontrolována omezovačem rychlosti
  • Otočné horní saně jsou standardně vybaveny nejlepším dostupným systémem rychloupínacích držáků nástrojů
  • Všechna vedení jsou přesně nastavitelná a centrální mazání usnadňuje údržbu a servis
  • Převodovka posuvu a suportová skříň jsou uloženy v uzavřené olejové lázni
  • Standardní doraz lože omezuje dráhu posuvu a lze jej použít i pro sériové obrábění
  • Koník je bočně nastavitelný pro kuželové obrábění

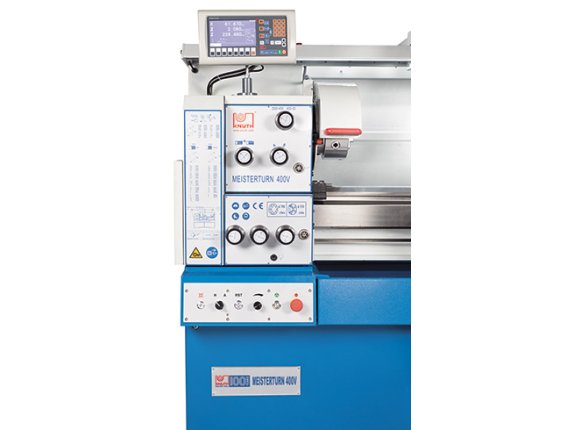

  • Přehledný ovládací panel s ergonomicky uspořádanými funkčními prvky usnadňuje obsluhu a zajišťuje bezpečnost obslužného personálu
  • Ruční kolečka se během automatického zpracování automaticky odpojí
  • Ochrana sklíčidla se vyznačuje obzvláště stabilním otočným mechanismem
  • K suportu lze připevnit velký kryt pro ochranu proti odlétajícím třískám a chladicí kapalině nebo jej umístit samostatně
  • Vodicí a tažná vřetena jsou spolehlivě chráněna krytem z nerezové oceli.
  • Technologie LED osvětlení je robustní a zajišťuje optimální osvětlení pracovního prostoru bez zahřívání
  • Součástí bezpečnostního konceptu Meisterturn jsou také optimálně umístěné nouzové vypínače
  • Zásobník na třísky lze vytáhnout dopředu a snadno vyčistit
  • Kompletní zobrazení polohy je namontováno na všech osách přímo z výroby, vysoce kvalitní skleněná měřítka jsou opatřena robustními kryty a jsou tak zvláště dobře chráněna před možným poškozením
  • Mezi rozsáhlé funkce zobrazení polohy X.pos patří digitální zobrazení rychlosti a řada snadno programovatelných doplňkových funkcí

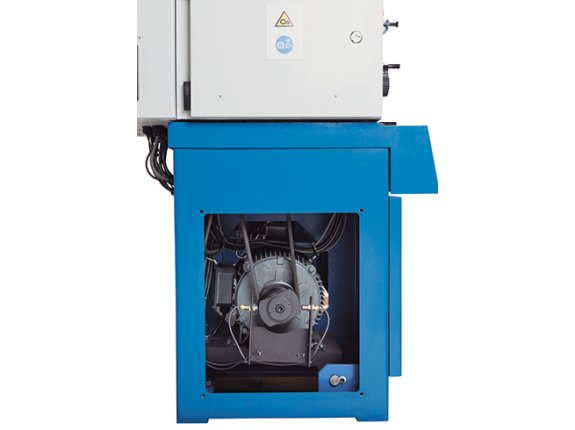

  • Stroj je standardně dodáván s výkonným chladicím systémem s velkou samostatnou nádrží, která je snadno přístupná a dobře čistitelná

3 zobrazení polohy ve třech osách SKU:
3 zobrazení polohy ve třech osách
3 zobrazení polohy ve třech osách SKU:
3 čelisťové sklíčidlo Ø 200 mm
3 čelisťové sklíčidlo Ø 200 mm SKU:
Výměnná kola
Výměnná kola SKU:
Hlava rychloupínacího držáku nožů WB
Hlava rychloupínacího držáku nožů WB SKU:
SKU:
Systém chlazení chladicí kapalinou
Systém chlazení chladicí kapalinou SKU:
Vana na třísky
Vana na třísky SKU:
Stěna chránící proti stříkající kapalině
Stěna chránící proti stříkající kapalině SKU:
Ochranný štít suportu
Ochranný štít suportu SKU:
Ochrana sklíčidla
Ochrana sklíčidla SKU:
Pracovní svítilna LED
Pracovní svítilna LED SKU:
Nástroje obsluhy
Nástroje obsluhy SKU:
Návod k obsluze
Návod k obsluze SKU:
