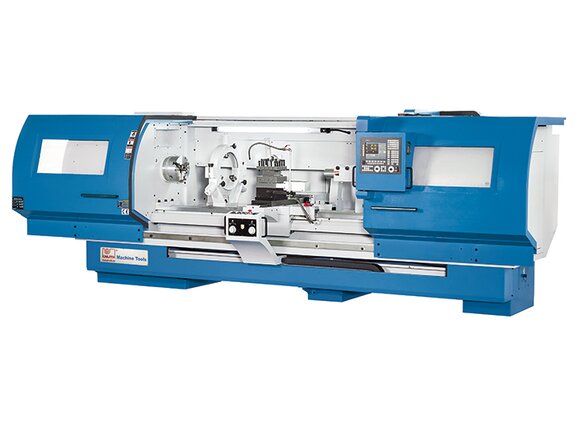

Forceturn 630.15 - Přesný plochý soustruh s ovládáním Fagor, servo 4polohovým měničem nástrojů a elektronickými ručními kolečky pro manuální provoz

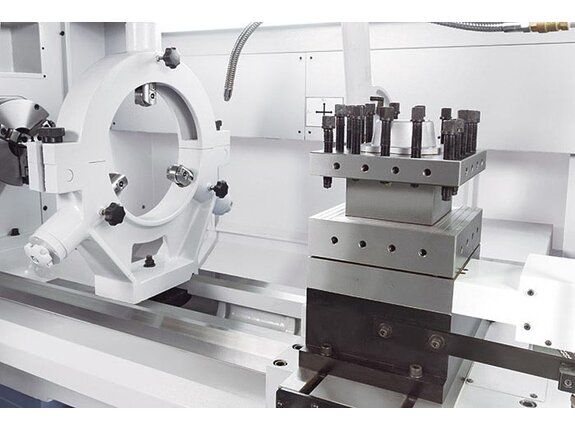

Automatický, těžký čtyřnásobný ocelový držák se servopohonem pro výměnu nástrojů řízenou programem

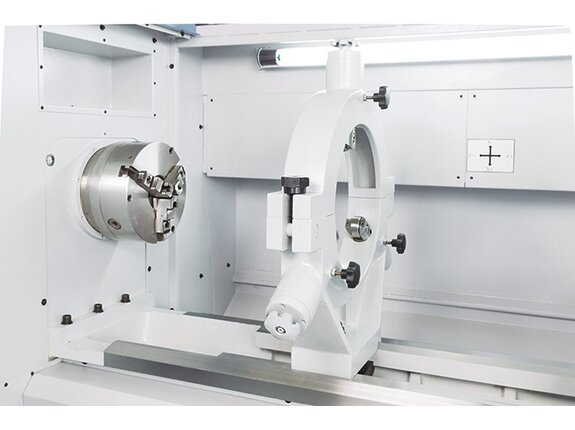

Volitelné příslušenství: pevné lůžko až do 400 mm průměru

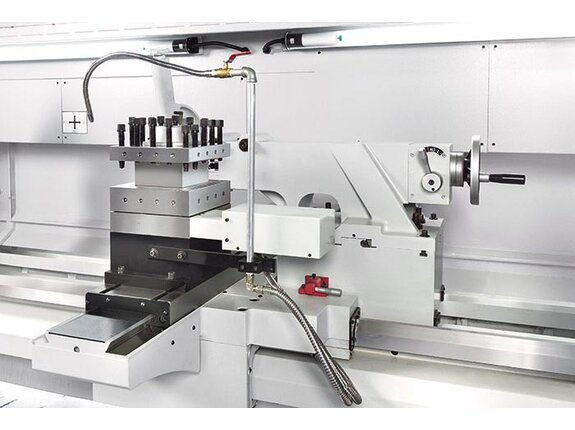

Lehká manipulace: k polohování je možné připojit koník na suport
Kompaktní obslužná jednotka s elektronickými ručními kolečky

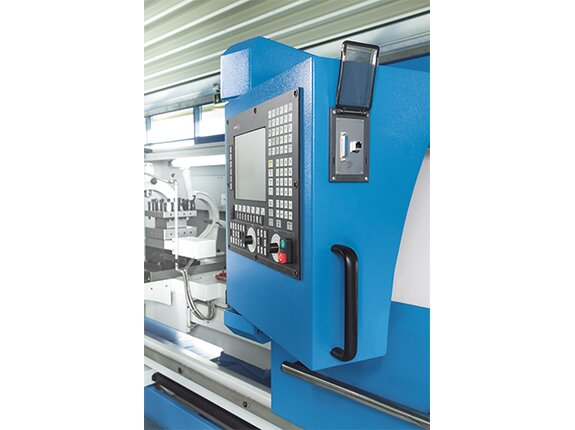

Rozhraní pro přenos dat, výkyvná řídící obslužná jednotka
Rozhraní USB
Příklad masky cyklu zapichování

SOUSTRUH S CYKLOVÁNÍM

Forceturn 630.15

SKU : 100356

Naše řada Forceturn je optimálním řešením pro zákazníky, kteří chtějí obrábět velké díly na výkonném CNC soustruhu. Robustní konstrukce s plochým lůžkem zajišťuje vysokou přesnost při obrábění těžkých obrobků, které mohou být dlouhé až 5 000 mm. Ovládání je snadné a má funkci teach-in. Dvě elektronická ruční kolečka umožňují ovládat stroj podobně jako ruční soustruh. Volitelné vybavení umožňuje přizpůsobení speciálním požadavkům. Díky tomu je řada Forceturn nejlepší volbou pro oddělení údržby nebo pro výrobu jednotlivých dílů.

  • Výkonný hlavní pohon pro těžké třískové obrábění
  • 4polohový měnič nástrojů
  • Manuální provoz je možný 2 elektronickými ručními kolečky
  • Programování cyklů pro sériovou výrobu
Pracovní prostor
Oběžný průměr stroje nad ložem 670 mm
Šířka lože 450 mm
Výška hrotů 335 mm
Oběžný průměr nad suportem 400 mm
(Max.) délka obrobku 1.600 mm
Dráha pojezdu
Dráha pojezdu - osa X 450 mm
Dráha pojezdu - osa Z 1.500 mm
Hlavní vřeteno
Rozsah regulace otáček 27 1/min - 2.250 1/min
Upnutí vřetena D1-8
Vrtání vřetena 85 mm
Rychlý chod
Rychlý chod v ose X 5.000 mm/min
Rychlý chod v ose Z 5.000 mm/min
Nosič nástrojů
Počet nástrojových míst 4 positions
Přesnosti
Polohovací přesnost v ose X 0,015 mm
Polohovací přesnost v ose Z 0,015 mm
Opakovaná přesnost - osa X 0,007 mm
Opakovaná přesnost - osa Z 0,007 mm
Koník
Kužel koníku 5 MT
Průměr pinoly koníku 105 mm
Zdvih pinoly koníku 170 mm
Výkony pohonů
Výkon motoru hlavního pohonu 22 kW
Hlavní pohon, konstantní zatížení 15 kW
Výkon motoru X 2 kW
Výkon motoru Z 3,6 kW
Celkový příkon 40 kVA
Míry a váhy
Rozměry 4 m x 2,25 m x 2,25 m
Hmotnost 4.100 kg

Nejdůležitější novinky

  • Řídicí systém Fagor přesvědčí intuitivním, snadno naučitelným programováním cyklů a pohodlným editorem profilů pro sériovou i individuální výrobu složitých obrobků
  • Bezpečnost obsluhy, podpořená vynikající grafickou simulací
  • 2 elektronická ruční kolečka na pultu obsluhy pro ruční provoz, také pro jednoduché a rychlé seřízení nových obrobků a nástrojů

Konstrukce stroje

  • Lože stroje, konstruované a vyrobené na základě mnoha zkušeností, se vyznačuje velkoryse dimenzovanými vedeními - kalenými, broušenými a opatřenými speciálním povlakem
  • Výkonný servomotor hlavního pohonu pro těžké obrobky až do 1 700 kg
  • Výkonné zařízení pro oběh chladicího prostředku a automatická jednotka centrálního mazání jsou dodávány seriově
  • Otvor vřetena 85 mm (modely 630) nebo 105 mm (modely 800)

Vřeteno

  • Plynule programovatelné a regulovatelné otáčky vřetena s automatickou 3stupňovou hlavní převodovkou

Hlavní převodovka

  • Výkon motoru 15/22 kW

Měnič nástrojů

  • Automatický, těžký 4-místný držák nožů servo pro programem řízenou výměnu nástrojů

řízení Fagor 8058 Elite SKU:
řízení Fagor 8058 Elite
řízení Fagor 8058 Elite SKU:
2 elektronická ruční kolečka
2 elektronická ruční kolečka SKU:
Automatická 3 st. převodovka
Automatická 3 st. převodovka SKU:
4-místný servodržák nožů
4-místný servodržák nožů SKU:
Skllíčidlo tříčelisťové Ø 300 mm
Skllíčidlo tříčelisťové Ø 300 mm SKU:
Koník
Koník SKU:
Systém chlazení chladicí kapalinou
Systém chlazení chladicí kapalinou SKU:
Centrální mazání
Centrální mazání SKU:
Pracovní osvětlení
Pracovní osvětlení SKU:
Nástroje obsluhy
Nástroje obsluhy SKU:
Návod k obsluze a programování
Návod k obsluze a programování SKU:
8dílný hydr. revolver VDI 40 Sauter
8dílný hydr. revolver VDI 40 Sauter SKU: 254035
8dílný hydr. revolver VDI 40 Sauter
Pevná luneta (130–370 mm) SKU: 250935
Pevná luneta (130–370 mm)
Pevná luneta (50–300 mm) SKU: 250936
Pevná luneta (50–300 mm)
Pevná luneta (280–400 mm) SKU: 250937
Pevná luneta (280–400 mm)
Řetězový přepravník třísek SKU: 253047
Řetězový přepravník třísek
