ZNC 760 L

SKU : 100116

Elektroerozivní hloubicí stroje řady ZNC EDM se používají při výrobě forem a nástrojů k reprodukci vstřikovacích forem nebo matricí s vysokou přesností a kvalitou povrchu. Tato řada se vyznačuje vysoce kvalitními komponenty určenými pro trvalý provoz. Tyto modely se již mnohokrát osvědčily a nabízejí vynikající výkon v každé velikosti. Požadované pracovní parametry pro hrubování a dohlazování lze uložit do řídicí jednotky, stejně jako požadovanou pracovní hloubku. Poloha stolu se nastavuje ručně.

  • uživatelsky příjemné řízení ZNC
  • Vřetena s valivým uložením ve všech osách
  • Přesné vřeteno s valivým uložením v ose Z
  • Vysoce kvalitní komponenty
  • integrovaný diagnostický systém
Pracovní prostor
Rozměry stolu 700 mm x 1200 mm
Vzdálenost držák elektrod - stůl 300 mm - 870 mm
Obrobek, hmotnost (max.) 2000 kg
Zdvih pinoly 300 mm
Hmotnost elektrody (max.) 30 kg
Dráha pojezdu
Dráha pojezdu - osa X 700 mm
Dráha pojezdu - osa Y 600 mm
Generátor
Příkon generátoru 9 kVA
Rychlost úběru 800 mm³/min
Opotřebení elektrod min. ≤ 0,2 %
Střední výkon generátoru 100 A
Hmotnost generátoru 200 kg
Přesnosti
Drsnost < 0,3 - 0,8 µm Ra
Míry a váhy
Rozměry 1,86 m x 1,65 m x 2,55 m
Hmotnost 3800 kg

  • Uživatelsky přívětivé řízení ZNC podporuje obsluhu při volbě pracovních parametrů
  • Rám stroje je konstruován podle nejmodernějších hledisek s ohledem na dlouholeté zkušenosti výrobce
  • Osy X a Y jsou vybaveny kuličkovými vřeteny - přesnost a nenáročná údržba
  • Hlavní osa se polohuje pomocí přesného kuličkového šroubu s vlastním okruhem maziva - konstantní teplotní podmínky zaručují minimální tření a maximální přesnost
  • Pro vynikající využitelnost je srdcem systému oběhu dielektrika použito velmi odolné čerpadlo od evropského výrobce
  • Obsluha stroje je orientována na uživatele a snadno zvládnutelná
  • Jemně odstupňované pracovní parametry dovolují velký úběr a dokončení v jednom pracovním kroku
  • Diagnostické informace podporují obsluhu při

Cenově výhodný vstup do oblasti elektroerozivní techniky

Ovládací jednotka SKU:
Ovládací jednotka
Ovládací jednotka SKU:
Hasicí systém
Hasicí systém SKU:
Pracovní osvětlení
Pracovní osvětlení SKU:
Filtrační systém
Filtrační systém SKU:
Měřítka os X / Y
Měřítka os X / Y SKU:
Sklíčidlo
Sklíčidlo SKU:
Nástroje obsluhy
Nástroje obsluhy SKU:
Provozní návod
Provozní návod SKU:
Magnetická upínací deska
Magnetická upínací deska SKU: 250278
Magnetická upínací deska
E-ZNC 760L balíček náhradních dílů na 5 let pro art. 100116 SKU: 259217
E-ZNC 760L balíček náhradních dílů na 5 let pro art. 100116
Orbitální hlava s držákem elektrod SKU: 253961
Orbitální hlava s držákem elektrod

Zdroje a dokumenty ke stažení

Podobné produkty

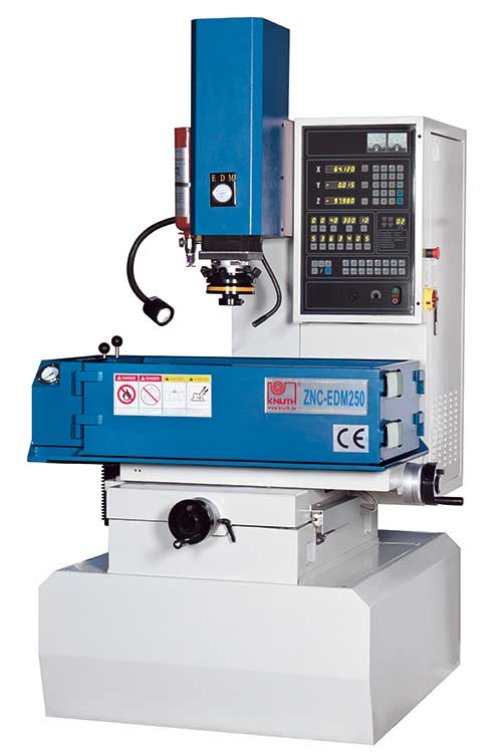

ZNC-EDM 250 - CNC řízený elektroerozivní stroj s ručně polohovatelnou pracovní nádrží pro výrobu nástrojů a forem
