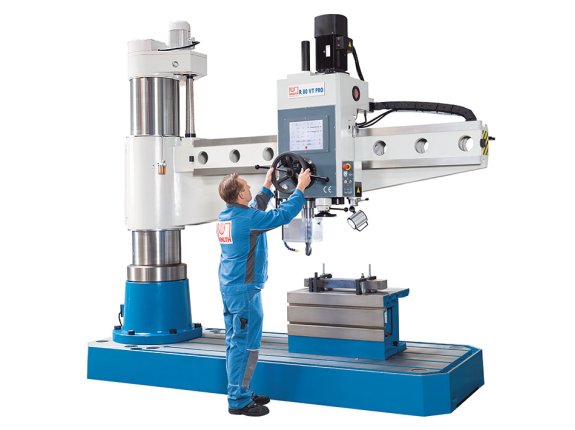

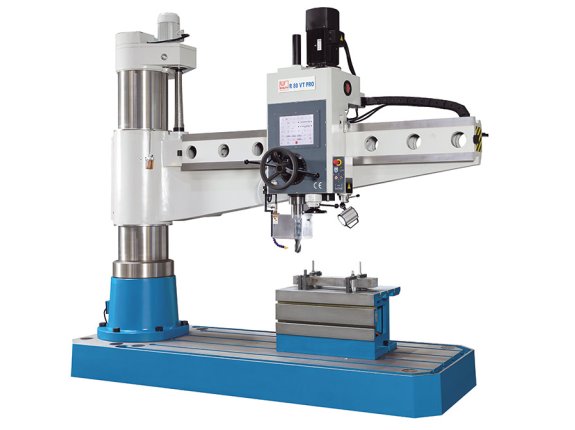

R 80 VT PRO

SKU : 101648

Modely R-VT patří k nejnovější generaci hojně používaných radiálních vrtaček. Jedinečná koncepce obsluhy zjednodušuje obrábění a podporuje obsluhu při volbě provozních parametrů. Tyto modely umožňují přesné vrtání, zahlubování a řezání závitů a jsou ideálním řešením pro kusovou a malosériovou výrobu. Tyto radiální vrtačky se často používají při údržbě, výrobě nástrojů a ocelových konstrukcí.

  • Jedinečný koncept obsluhy
  • Rozšířená kontrola funkcí stroje
  • Posuv pinoly pomocí servomotoru
  • Masivní konstrukce zajišťuje vysokou stabilitu
Pracovní prostor
Vrtací výkon 80 mm
Vrtací výkon, litina 105 mm
Výkonnost při řezání vnitřních závitů, litina M 60
Výkonnost při řezání vnitřních závitů, ocel M 52
Vrtací hloubka (max.) 400 mm
Vyložení 465 mm - 2550 mm
Vzdálenost hlava vřetena - horní strana stolu 360 mm - 1560 mm
Délka pojezdu vrtací hlavy (horizontálně) 2095 mm
Hlavní vřeteno
Rozsah regulace otáček 30 1/min - 1400 1/min
Upnutí vřetena MK 6
Posuv
Posuvy 0 mm/min - 350 mm/min
Výkony pohonů
Výkon motoru hlavního pohonu 7,5 kW
Motor pro výškové přestavování 2,6 kW
Míry a váhy
Rozměry-výška 3,59 m x 1,25 m x 3,56 m
Hmotnost 7400 kg

  • Základna, sloup, výložník a převodová hlava jsou z vysoce kvalitní litiny
  • Důležitým konstrukčním znakem je silně dimenzovaný sloup a výložník s vysokou tuhostí při namáhání krutem
  • Výškové nastavení výložníku se provádí výkonným motorickým pohonem a zvedacím vřetenem
  • Převody pro zvedání výložníku běží v olejové lázni a pracují spolehlivě a s malým opotřebením
  • Otočné a pojezdové osy se vyznačují vyloženě lehkým chodem a tak snižují každodenní námahu obsluhujícího
  • Centrální mazání spolehlivě zásobuje sloup mazadlem

Elektronicky regulovaný servoposuv pinoly s velkým dotykovým displejem

  • Hloubka vrtání se nastavuje elektronicky a systém kontroluje zadanou hodnotu
  • Rozměrové jednotky pro zadávání a zobrazení lze vybírat mezi mm a palci
  • Vysoce výkonné chladicí zařízení se aktivuje na dotykovém displeji a následně se zapíná nebo vypíná v závislosti na hlavním vřeteni
  • Stroj má 2 převodové stupně s plynulou regulací a zobrazením otáček na monitoru
  • Servomotor ovládá plynulý posuv pinoly – dosáhl-li posuv nastavenou hloubku vrtání, sjede pinola automaticky zpět do výchozí polohy
  • Řezání závitů naopak probíhá zcela manuálně, přičemž obsluha při dosažení hloubky závitu změní směr otáčení pinoly
  • Výškové polohové nastavení výložníku může obsluha provádět dotykem příslušné ikon, přičemž systém automaticky uvolňuje a fixuje sklíčidlo, spíná motor zdvihu a dodržuje nastavené koncové dorazy
  • Vrtací hlavu a sloupec lze upnout resp. uvolnit společně nebo odděleně
  • Je možné měnit výšku výložníku bez ztráty nastavení směru vřetena vůči otvoru
  • Ovládací software navíc v závislosti na požadované velikosti vrtáku poskytuje doporučení pro nastavení otáček a posuvu
  • Různá alarmová hlášení uživatele varují před nesprávným ovládáním nebo zobrazují provozní stav

R 60 VT PRO a R 80VT PRO se zařízením pro řezání závitů (SKU 101657/101648)

  • U tohoto modelu lze na dotykové obrazovce aktivovat také funkci automatického řezání závitů
  • V závislosti na velikosti závitníku je z interní databáze automaticky převzato vhodné stoupání a doporučené otáčky
  • Proces řezání závitů probíhá s automatickým posuvem
  • Otáčky vřetena jsou přitom synchronizovány se stoupáním závitu a hloubkový doraz nyní omezuje hloubku závitu
  • Po dosažení předvolené hloubky změní vřeteno směr otáčení a pinola se automaticky vrátí do výchozí polohy

Obslužná část dotykového displeje SKU:
  • Die meisten der herkömmlichen Funktionen wurden durch elektronische Funktionen ersetzt und sind in eine leistungsstarke Touchscreen-Steuerung integriert.
  • Die meisten Maschinenfunktionen sind über das großes Touchscreen-Display bedienbar.
  • Die Bohrtiefe wird elektronisch gesetzt und der Eingabewert vom System geprüft. Der Vorschub kann auf der Anzeige auf zwei Arten angezeigt werden: Vorschub pro Umdrehung und Vorschub pro Minute.
  • Die Maßeinheit der Eingaben und Anzeigen kann zwischen mm und inch gewählt werden.
  • Die Positionierung des Auslegers in der Höhe kann vom Bediener durch Berührung des entsprechenden Symbols vorgenommen werden, dabei löst und fixiert das System die hydraulische Klemmung automatisch, schaltet den Hubmotor und berücksichtigt die gesetzten Endanschläge.
  • Zudem wird auf dem Monitor die Drehzahl angezeigt.
  • Mehrere Hauptfunktionen lassen sich durch Drücken des entsprechenden Symbols aktivieren bzw. deaktivieren, wie z. B. das Ein-/Ausschalten der Kühlmitteleinrichtung oder das Spannen/Lösen der Hauptspindel und der Säule.
  • Verschiedene Alarm-Anzeigen warnen den Bediener vor Fehlbedienungen oder zeigen den Betriebszustand an.

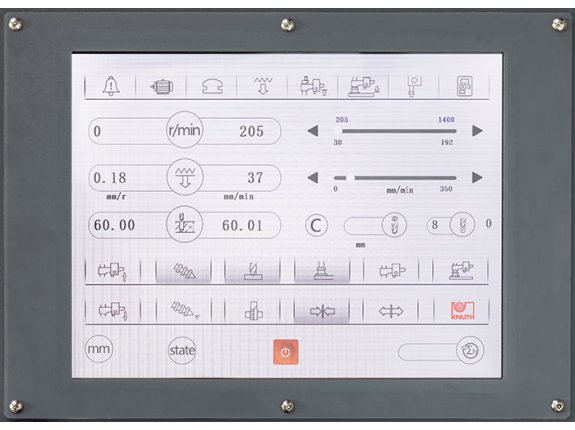

Obslužná část dotykového displeje
Obslužná část dotykového displeje SKU:
  • Die meisten der herkömmlichen Funktionen wurden durch elektronische Funktionen ersetzt und sind in eine leistungsstarke Touchscreen-Steuerung integriert.
  • Die meisten Maschinenfunktionen sind über das großes Touchscreen-Display bedienbar.
  • Die Bohrtiefe wird elektronisch gesetzt und der Eingabewert vom System geprüft. Der Vorschub kann auf der Anzeige auf zwei Arten angezeigt werden: Vorschub pro Umdrehung und Vorschub pro Minute.
  • Die Maßeinheit der Eingaben und Anzeigen kann zwischen mm und inch gewählt werden.
  • Die Positionierung des Auslegers in der Höhe kann vom Bediener durch Berührung des entsprechenden Symbols vorgenommen werden, dabei löst und fixiert das System die hydraulische Klemmung automatisch, schaltet den Hubmotor und berücksichtigt die gesetzten Endanschläge.
  • Zudem wird auf dem Monitor die Drehzahl angezeigt.
  • Mehrere Hauptfunktionen lassen sich durch Drücken des entsprechenden Symbols aktivieren bzw. deaktivieren, wie z. B. das Ein-/Ausschalten der Kühlmitteleinrichtung oder das Spannen/Lösen der Hauptspindel und der Säule.
  • Verschiedene Alarm-Anzeigen warnen den Bediener vor Fehlbedienungen oder zeigen den Betriebszustand an.
Zařízení pro řezání závitů
Zařízení pro řezání závitů SKU:
Servomotor pro posuv pinoly
Servomotor pro posuv pinoly SKU:
Příslušenství k vrtání
Příslušenství k vrtání SKU:
Upínací stůl
Upínací stůl SKU:
Ruční centrální mazání
Ruční centrální mazání SKU:
Systém chlazení chladicí kapalinou
Systém chlazení chladicí kapalinou SKU:
LED pracovní světlo
LED pracovní světlo SKU:
Výškově stavitelný ochranný kryt
Výškově stavitelný ochranný kryt SKU:
Provozní návod
Provozní návod SKU:

Obslužná část dotykového displeje

  • Die meisten der herkömmlichen Funktionen wurden durch elektronische Funktionen ersetzt und sind in eine leistungsstarke Touchscreen-Steuerung integriert.
  • Die meisten Maschinenfunktionen sind über das großes Touchscreen-Display bedienbar.
  • Die Bohrtiefe wird elektronisch gesetzt und der Eingabewert vom System geprüft. Der Vorschub kann auf der Anzeige auf zwei Arten angezeigt werden: Vorschub pro Umdrehung und Vorschub pro Minute.
  • Die Maßeinheit der Eingaben und Anzeigen kann zwischen mm und inch gewählt werden.
  • Die Positionierung des Auslegers in der Höhe kann vom Bediener durch Berührung des entsprechenden Symbols vorgenommen werden, dabei löst und fixiert das System die hydraulische Klemmung automatisch, schaltet den Hubmotor und berücksichtigt die gesetzten Endanschläge.
  • Zudem wird auf dem Monitor die Drehzahl angezeigt.
  • Mehrere Hauptfunktionen lassen sich durch Drücken des entsprechenden Symbols aktivieren bzw. deaktivieren, wie z. B. das Ein-/Ausschalten der Kühlmitteleinrichtung oder das Spannen/Lösen der Hauptspindel und der Säule.
  • Verschiedene Alarm-Anzeigen warnen den Bediener vor Fehlbedienungen oder zeigen den Betriebszustand an.

Zdroje a dokumenty ke stažení

  • Brožura R 80 VT PRO.pdf (8.22MB)
