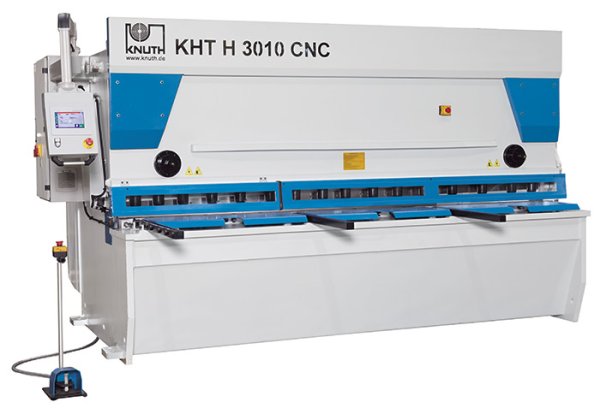

KHT H 3010 CNC

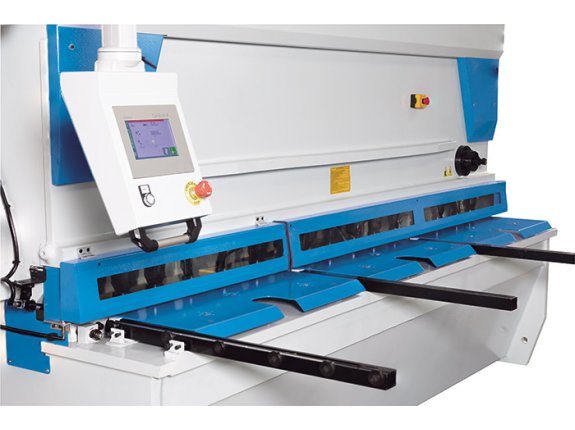

Moderní design, velký pracovní stůl a výkonné řízení CybTouch 8 G

Moderní design, velký pracovní stůl a výkonné řízení CybTouch 8 G

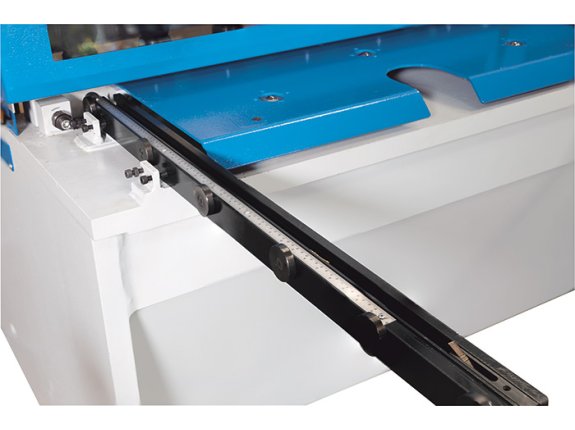

Pracovní stůl je vybaven válečkovými kuličkami a pevným bočním úhlovým dorazem

Pracovní stůl je vybaven válečkovými kuličkami a pevným bočním úhlovým dorazem

Držáky s velkou kapacitou pro pevné upnutí desek

Držáky s velkou kapacitou pro pevné upnutí desek

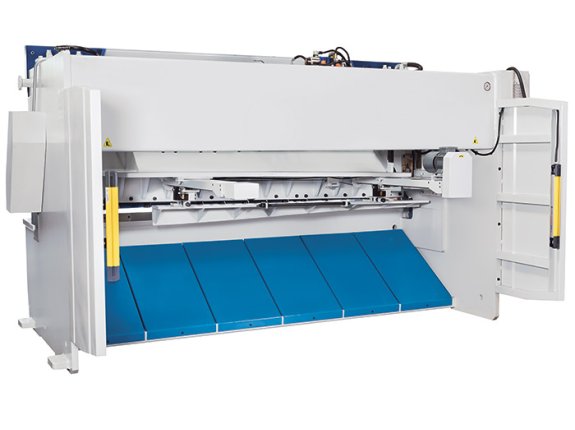

Systém světelné závory v zadní části zajišťuje vyšší ochranu

Systém světelné závory v zadní části zajišťuje vyšší ochranu

KHT H 4006 CNC - Pohyblivé tabulové nůžky s vysokým řezným výkonem, nastavitelným úhlem řezu a osvědčeným CNC řízením Cybelec
Moderní design, velký pracovní stůl a výkonné řízení CybTouch 8 G
Pracovní stůl je vybaven válečkovými kuličkami a pevným bočním úhlovým dorazem
Držáky s velkou kapacitou pro pevné upnutí desek
Systém světelné závory v zadní části zajišťuje vyšší ochranu

KHT H 4006 CNC

SKU : 183264

Tabulové nůžky řady KHT H CNC se vyrábějí v nejmodernějším výrobním závodě. Konstrukce s řezací lištou, která je kulisově vedená a nastavitelná v úhlu řezu, zaručuje minimální kroucení obrobku, a tím omezuje nutnost dodatečného opracování. Řízení se ovládá na dotykovém displeji. Řezná mezera, řezný úhel a délka řezu se automaticky optimálně nastavují. Vysoce kvalitní zadní doraz je robustní a přesný a standardní nože jsou vhodné pro nerezovou ocel. Další příslušenství rozšiřuje oblast využití tabulových nůžek.

  • Ovládání Cybelec Touch 8
  • Řízený zadní doraz s vřeteny s valivým uložením
  • Řízené nastavení řezné mezery
  • Řízené nastavení úhlu řezu
  • Nůž vhodný také pro nerezovou ocel
Pracovní prostor
Pracovní délka 4080 mm
Vyložení 150 mm
Úhel řezu 0,3 ° - 2 °
Zdvihů za minutu 17 H/min
Přidržovač 20 ks
Síla přidržovače 25 t
Rozměr pracovního stolu 4370 mm x 500 mm x 840 mm
Zadní doraz
Zadní doraz 1000 mm
Rychlost posuvu - osa X 6000 mm/min
Přední odkládací ramena
Počet zakládacích ramen 4 ks
Délka odkládacích ramen 900 mm
Řezné výkony
Tloušťka plechu (max.) – 450 N/mm² 6 mm
Tloušťka plechu (max.) – 700 N/mm² 4 mm
Výkony pohonů
Výkon motoru hlavního pohonu 11 kW
Objem nádrže hydrauliky 160 I
Míry a váhy
Rozměry 4,94 m x 2,1 m x 2,15 m
Hmotnost 9700 kg

Kulisové hydraulické tabulové nůžky s CNC regulací zadního dorazu, řezné mezery a úhlu řezu se vyznačují kvalitou, spolehlivostí a jednoduchým ovládáním

Lože stroje

  • Velmi stabilní a těžký rám stroje je svařován s velmi malými tolerancemi a bez vnitřního pnutí
  • Frézování strojních rámů se provádí na moderních 5osých frézách v jednom upnutí – přesnější řezy a delší životnost
  • Všechny tahem zatížené konstrukční díly jsou pečlivě konstruované a provedené s velkými poloměry, aby se trvale vyloučila tvorba prasklin
  • Stůl se spodním uchycením nože a řezací lištou je dimenzován na minimální kroucení a optimální rozložení zátěže
  • Pro trvalou ochranu je každý stroj opatřen dvěma vrstvami barevného nátěru o tloušťce min. 60 mikronů, nátěr se provádí v moderním lakovacím a vysoušecím zařízení

Opora materiálu

  • Velký pracovní stůl s kuličkovým valením a stabilním bočním úhlovým dorazem umožňuje snadnou manipulaci a bezpečné vyrovnání tabulí plechu
  • Díky dlouhým robustním nosným ramenům velké tabule bezpečně drží

Hydraulický systém

  • Broušené písty obou hydraulických válců mají kvalitu povrchu 2 μm a zaručují dlouhou dobu životnosti vysoce kvalitních těsnicích paketů
  • Tělesa válců jsou vykována z vysoce pevného materiálu SAE 1040
  • Celý hydraulický systém je spolehlivý, nenáročný na údržbu a servisně přívětivý
  • Držáky, na kterých je možné hydraulicky regulovat tlakový výkon, fixují tabuli plechu během řezání těsně před linkou řezu

Zadní doraz a řízení

  • Délku, tloušťku materiálu a pevnost plechu může obsluha zapsat do snadno programovatelné řídicí jednotky - řezná mezera, úhel a délka řezu jsou potom nastaveny automaticky
  • Systém zadního dorazu je obzvlášť robustní a spolehlivě přizpůsobený náročným výrobním podmínkám
  • Kuličkové šroubové převody a lineární vedení jsou namontovány s ochranou

Vybavení

  • Elektrické komponenty známých výrobců jsou zárukou spolehlivosti a vysoké dostupnosti
  • Horní a spodní nože jsou určeny pro obrábění ušlechtilé oceli
  • Stroj se obsluhuje pomocí mobilní jednotky nožního pedálu s nouzovým vypínačem z místa, kde se používá
  • Horní nůž má 2 břity a spodní nůž má čtyři břity
  • Tabulové nůžky řady KHT CNC, které jsou šetrné k životnímu prostředí a šetří energii, mají režim ECO, který lze snadno aktivovat

Bezpečnost

  • Koncepce bezpečnosti je založena na nejaktuálnějších předpisech CE
  • Bezpečnost pracovního prostoru zajišťuje bezpečnostní systém se světelnou závorou na zadní straně stroje

Ovládání Cybelec Touch 8 G SKU:
  • CybTouch 8 G je výkonným doplňkem pro kvalitní tabulové nůžky
  • Jako všechny výrobky CybTouch byl i tento koncipován tak, aby s ním každý uměl hned pracovat
  • Intuitivní HMI, které zobrazuje pouze potřebné informace, podporuje vysoký stupeň automatizace a je přitom velmi jednoduché na ovládání

Jednoduchá obsluha

  • Kontrastní dotykový displej s živými barvami
  • Jednoduché stránky, velká tlačítka, přehledné zobrazení se všemi informacemi, které obsluha potřebuje
  • Intuitivní a uživatelsky příjemný povrch
  • Rychlé seřizování stroje pomocí stránky EasyCut
  • Kontextová nápověda a varovné vyskakovací upozornění

Lepší řezání

  • Automatická kalkulace podle specifikací materiálu:
  • Automatická řezná mezera
  • Automatický řezný úhel
  • Automatická délka řezu
  • Automatická korekce zadního dorazu
  • Automatický zpětný pohyb
  • Anti-Twist-Management
  • 2/3 polohy odkládacích ramen pro tabule plechu
  • Řízení omezování tlaku
  • Řízení systémového tlaku
  • Pozice tabule plechu přesazená, takže může být řezaná i uprostřed

Výkonný

  • Posloupnosti řezu a programy lze uložit
  • Jednoduchá komunikace prostřednictvím bezdrátového spojení s notebookem
  • K dispozici přes 10 jazyků

Režim ECO

  • Tabulové nůžky řady KHT CNC, které jsou šetrné k životnímu prostředí a šetří energii, mají režim ECO, který lze snadno aktivovat
  • Ten je flexibilní a individuálně přizpůsobitelný a nenarušuje běžný pracovní postup. Pokud však dojde k jeho přerušení na delší dobu, hydraulické čerpadlo se automaticky vypne
  • Opětovné spuštění lze pak provést jednoduše a přímo pomocí funkčního tlačítka na vstupní obrazovce
Ovládání Cybelec Touch 8 G
Ovládání Cybelec Touch 8 G SKU:
  • CybTouch 8 G je výkonným doplňkem pro kvalitní tabulové nůžky
  • Jako všechny výrobky CybTouch byl i tento koncipován tak, aby s ním každý uměl hned pracovat
  • Intuitivní HMI, které zobrazuje pouze potřebné informace, podporuje vysoký stupeň automatizace a je přitom velmi jednoduché na ovládání

Jednoduchá obsluha

  • Kontrastní dotykový displej s živými barvami
  • Jednoduché stránky, velká tlačítka, přehledné zobrazení se všemi informacemi, které obsluha potřebuje
  • Intuitivní a uživatelsky příjemný povrch
  • Rychlé seřizování stroje pomocí stránky EasyCut
  • Kontextová nápověda a varovné vyskakovací upozornění

Lepší řezání

  • Automatická kalkulace podle specifikací materiálu:
  • Automatická řezná mezera
  • Automatický řezný úhel
  • Automatická délka řezu
  • Automatická korekce zadního dorazu
  • Automatický zpětný pohyb
  • Anti-Twist-Management
  • 2/3 polohy odkládacích ramen pro tabule plechu
  • Řízení omezování tlaku
  • Řízení systémového tlaku
  • Pozice tabule plechu přesazená, takže může být řezaná i uprostřed

Výkonný

  • Posloupnosti řezu a programy lze uložit
  • Jednoduchá komunikace prostřednictvím bezdrátového spojení s notebookem
  • K dispozici přes 10 jazyků

Režim ECO

  • Tabulové nůžky řady KHT CNC, které jsou šetrné k životnímu prostředí a šetří energii, mají režim ECO, který lze snadno aktivovat
  • Ten je flexibilní a individuálně přizpůsobitelný a nenarušuje běžný pracovní postup. Pokud však dojde k jeho přerušení na delší dobu, hydraulické čerpadlo se automaticky vypne
  • Opětovné spuštění lze pak provést jednoduše a přímo pomocí funkčního tlačítka na vstupní obrazovce
CNC řízené nastavení řezné mezery
CNC řízené nastavení řezné mezery SKU:
CNC řízené nastavení řezné délky
CNC řízené nastavení řezné délky SKU:
CNC řízené nastavení úhlu řezu
CNC řízené nastavení úhlu řezu SKU:
řízený zadní doraz
řízený zadní doraz SKU:
Silueta indikace linie řezu
Silueta indikace linie řezu SKU:
Stůl na odkládání materiálu s kuličkovým valením
Stůl na odkládání materiálu s kuličkovým valením SKU:
Ukládací ramena
Ukládací ramena SKU:
Nožní pedál s nouzovým vypínačem
Nožní pedál s nouzovým vypínačem SKU:
Ochrana prstů
Ochrana prstů SKU:
Bezpečnostní systém pro zadní doraz pracovní plochy
Bezpečnostní systém pro zadní doraz pracovní plochy SKU:
Nůž pro nerezové plechy
Nůž pro nerezové plechy SKU:
Postranní doraz
Postranní doraz SKU:
funkce úspory energie režimu ECO
funkce úspory energie režimu ECO SKU:
Provozní návod
Provozní návod SKU:

Ovládání Cybelec Touch 8 G

  • CybTouch 8 G je výkonným doplňkem pro kvalitní tabulové nůžky
  • Jako všechny výrobky CybTouch byl i tento koncipován tak, aby s ním každý uměl hned pracovat
  • Intuitivní HMI, které zobrazuje pouze potřebné informace, podporuje vysoký stupeň automatizace a je přitom velmi jednoduché na ovládání

Jednoduchá obsluha

  • Kontrastní dotykový displej s živými barvami
  • Jednoduché stránky, velká tlačítka, přehledné zobrazení se všemi informacemi, které obsluha potřebuje
  • Intuitivní a uživatelsky příjemný povrch
  • Rychlé seřizování stroje pomocí stránky EasyCut
  • Kontextová nápověda a varovné vyskakovací upozornění

Lepší řezání

  • Automatická kalkulace podle specifikací materiálu:
  • Automatická řezná mezera
  • Automatický řezný úhel
  • Automatická délka řezu
  • Automatická korekce zadního dorazu
  • Automatický zpětný pohyb
  • Anti-Twist-Management
  • 2/3 polohy odkládacích ramen pro tabule plechu
  • Řízení omezování tlaku
  • Řízení systémového tlaku
  • Pozice tabule plechu přesazená, takže může být řezaná i uprostřed

Výkonný

  • Posloupnosti řezu a programy lze uložit
  • Jednoduchá komunikace prostřednictvím bezdrátového spojení s notebookem
  • K dispozici přes 10 jazyků

Režim ECO

  • Tabulové nůžky řady KHT CNC, které jsou šetrné k životnímu prostředí a šetří energii, mají režim ECO, který lze snadno aktivovat
  • Ten je flexibilní a individuálně přizpůsobitelný a nenarušuje běžný pracovní postup. Pokud však dojde k jeho přerušení na delší dobu, hydraulické čerpadlo se automaticky vypne
  • Opětovné spuštění lze pak provést jednoduše a přímo pomocí funkčního tlačítka na vstupní obrazovce
Pneum. přípravek na přidržování plechu ve zvýšení poloze
  • Pomocí pneumaticky ovládaného přípravku na přidržování plechu lze i tenké plechy přesně umístit na zadní doraz
Pneum. přípravek na přidržování plechu ve zvýšení poloze SKU: 253523
Pneum. přípravek na přidržování plechu ve zvýšení poloze
  • Pomocí pneumaticky ovládaného přípravku na přidržování plechu lze i tenké plechy přesně umístit na zadní doraz
Nastavitelný úhlový doraz SKU: 253311
Nastavitelný úhlový doraz
  • Snadno použitelný úhlový doraz s upínací pákou a úhlovou stupnicí
Předehřev hydraulického oleje SKU: 253304
Předehřev hydraulického oleje
  • Hydraulický olejový ohřívač s termostatem pro použití strojů při velmi nízkých okolních teplotách
Chladič hydraulického oleje SKU: 253305
Chladič hydraulického oleje
  • Doporučeno pro sériovou výrobu nebo při provozu v prostředích s vysokými teplotami
Ruční systém centrálního mazání SKU: 253306
Ruční systém centrálního mazání
  • Zvyšuje celkovou životnost stroje, snižuje prostoje a podporuje dlouhodobě spolehlivou funkci
Automatický systém centrálního mazání SKU: 253307
Automatický systém centrálního mazání
  • Tato volitelná výbava výrazně snižuje dobu údržby a zvyšuje životnost stroje, protože je minimalizováno opotřebení způsobené třením
SKU: 253308
  • Verlängerter Auflagearm
  • Délka: 1 500 mm
  • Größere Abmessungen auf Anfrage
Náhradní nůž: standardní horní a spodní nůž SKU: 253930
Náhradní nůž: standardní horní a spodní nůž
  • Sada přídavných nožů pro řezání oceli a nerezové oceli
  • Horní a spodní nůž vždy se 4 břity
SKU: 254183
  • Úhlový doraz se stupnicí a drážkami T
  • Délka: 1 500 mm
  • Größere Abmessungen auf Anfrage
